3D-SY6.3MPa型电动试压泵

3D-SY6.3MPa型电动试压泵，具有体积小、结构紧凑、便于移动。最适宜于水暖、锅炉、管道工程按装等大型低压压力容器，进行水压、密封、强度试验。试验介质为清水、乳化液、或运动粘度不超过45mm²/s油品。

二、电动打压泵基本参数

三、试压泵结构特点

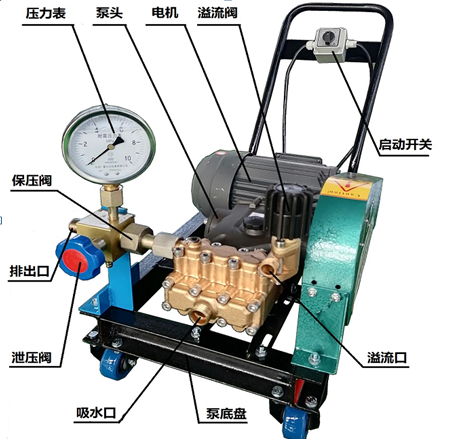

   本电动试压泵主要由电机、泵头、泵底盘、启动开关、吸入排出管等组成。

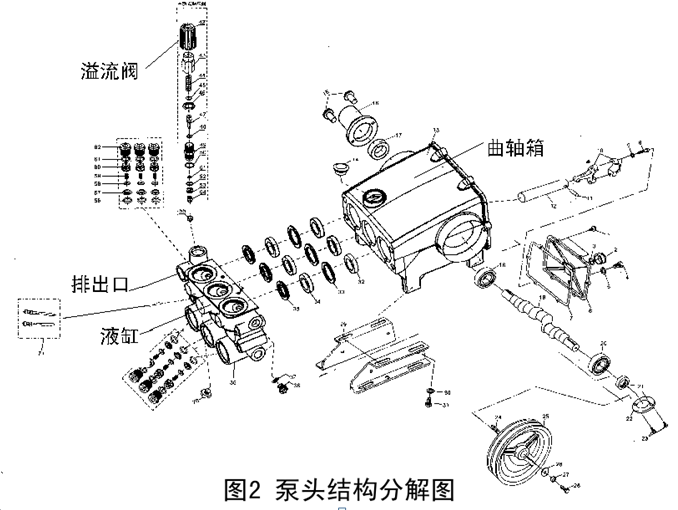

试压泵泵头采用卧式陶瓷三柱塞泵型式，由电机通过皮带减速，带动曲轴连杆机构，将旋转运动转换为往复运动，并带动柱塞在液缸内工作。这样，工作介质通过吸入、排出阀，形成高压液体排出。（见图2）

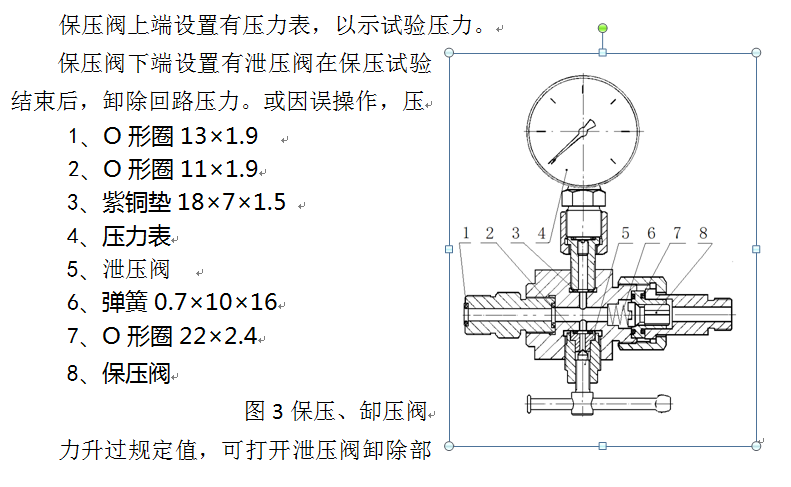

在电动试压泵泵头的右端设置有溢流阀，用于调节泵的排出压力，也可作为定压阀，恒定系统压力。排出端还设置有保压阀（如图3），当被试验件达到试验压力值后，停机，该阀自动将试验回路与泵截断进行保压。

可打开泄压阀卸除部分压力，点动开关升止规定值。

四、打压泵使用方法

㈠准备工作

1．新试压泵在出厂时，已加注润滑油。第一次使用时，应查看油箱油量多少，平时使用前应检查曲轴箱内润滑油油面高度，使其保值在油标的油线上。

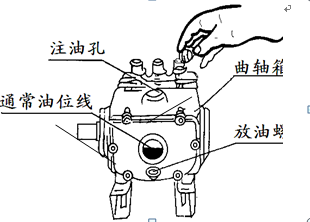

先按图4示明的加油位置和加油量加足规定润滑油。

2、安装好压力表，表盘面向操作者方向，利于观察。

3、安装好吸水管，及吸水过滤网(注意垫好连接部位O型圈)。

4、配备一清洁的水箱，保证有足够的水源供应。将吸水管放入水箱内。

5、检查试验介质清洁与否，切忌使用含泥沙污水，以免堵塞管路磨坏柱塞，使各系统阀关闭不严造成故障。

6、检查各连接部位和压紧螺塞是否紧固。

7、接好电源线路，检查连接电路、绝缘及安全情况，并可靠接地。

㈡、电动试压泵起动运转

1、起动电动机，检查空车运转是否正常，声晌应均匀无异常杂音，排水应均匀，无明显波动。然后停机。

2、将被试容器与试压泵的排出口连接起来，大中型压力容器（容积>10L～20L），在试验前先用清水灌满被试容器，小型压力容器（容积＜4L)为了利于保压，试验回路应配置不小于4L的蓄能容器。如图5。

3、逆时针打开溢流阀手柄，让其处于开启状态，起动电动机，泵开始正常工作，被试容器进行充水，充满水后，压力徐徐上升，此时缓慢顺时针拧紧溢流阀手柄，直止达到所要求的试验压力，稳定后锁紧溢流阀手柄，停机保压到要求时间，检查被试容器。以后泵再试验同样的压力，无需再调定溢流阀压力。

4、试验完毕后，打开泄压阀卸除回路压力。

㈢、试压泵在运转过程中注意事项

1、试验压力不允许超过泵的额定工作压力。

2、电动试压泵在升压过程中，若压力表指针摆动过大，说明连接管路直径过细，

  或被试件容积太小，应配备足够容量的压力容器。

3、小型压力容器升压速度过快，应采取点动升压的办法进行升压。

4、泵在运转过程中应无噪声杂音。

5、润滑油允许温升≤45ºC。

6、在工作中如发现泵本身有漏水现象时，应立即停止工作，卸除压力进行检修，不允许在漏水情况继续工作。

7、在环境温度0ºC以下使用时，应考虑采取防冻错施。

五、电动试压泵可能发生故障及解决方法

1、曲轴箱温升过高。润滑油过少或过多，润滑油不符合要求或变质。

2、试压泵泵不排水

①、     吸水管没装好或未垫密封圈进气，过滤网堵死。

        ②、    泵液缸内空气没排净，断开排出口，让泵空运转充分排空气体，直止均匀出水。

               ③、泵长期放置，水锈等其它杂物糊死吸入阀。靠泵的真空度无法打开。拆下吸入阀清洗。

3、电动试压泵压力表上升压力 不均匀，或压力表指针摆动不上升

①、     首先应排除被试件和连接管路的渗漏。

②、     检查进水口滤网是否畅通，有无异物堵塞或吸水管连接处漏气。

③、     水箱水面过低，滤网露出水面。

④、     柱塞密封失效，泄露量过大。更换。

⑤、     溢流阀在全开启位置，应调整溢流压力。

⑥、     泄压阀打开未关闭，或关闭不严失效。

⑦、     检查吸入、排出阀阀线是否密合良好，有无杂物充垫其间，拆开清洗。

4、停机后保不住压力

①、     检查被试件和连管路是否漏水。

②、     保压阀线是否密合良好，有无杂物充垫其间，拆下研磨或清。

③、     泄压阀未关严漏水。

六、试压泵维护

1、曲轴箱内润滑油，通常选用30～40号机油。新泵第一次使用应在40小时内更换，以后每500小时换油一次。

2、水箱在加水前必需清洗干净，应选择不含泥沙的清水。作为试验介质。

3、在使用过程中，要经常检查泵的各连接部位及紧固件是否松动，和渗漏，应及时调节紧固。

4、泵在冰点以下环境内使用，应考虑防冻处理。使用完毕后，应充分排尽泵内存水。

5、在较长时期停止工作时，将水排净，从吸入口吸灌些防锈油。
