QST(QY)-J型气动试压泵使用说明书与详细技术参数

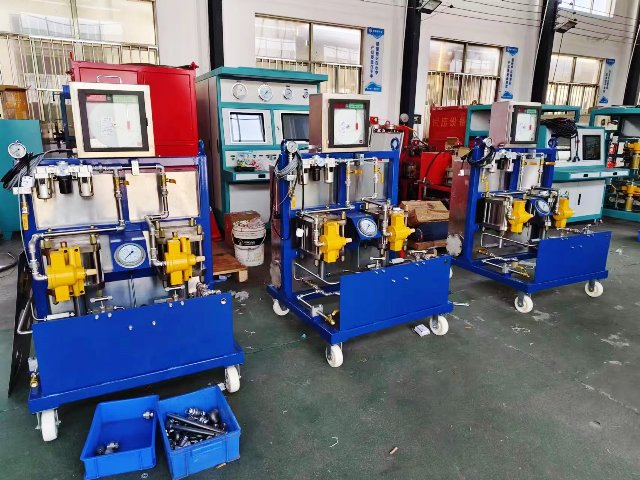

气动试压泵是我公司根据从国外引进的气动试压装置的工作原理,结合我国的实际情况研制而成的一种新型试压装置。
一、 特点
气动试压泵是使用压缩空气为动力源,以气动泵为压力源,输出液压力与气源压力成比例。通过对气源压力的调整,便能得到相应的液压力。当气压力与液压力平衡时,气动泵便停止充压,输出液压力也就稳定在预调的压力上,通过控制进气量大小,从而控制升压速度。因而具有防爆、输出压力可调、升压速度可控、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。
二、 气动试压泵用途
气动试压泵用于石油化工工程的防喷器、阀门、管道、锅炉等一切承压容器进行液体试压检测。(泵可作防喷器控制系统中压力源)。
由于公司设备更新换代迅速,本说明书只是一个标准系列的介绍,配件和结构已经有很大改动,具体请以到货实物为准。
三、 气动试压泵型号意义
QST 140 J
J—自动记录仪,省略—不带
额定工作压力(单位:MPa)
Q:气驱

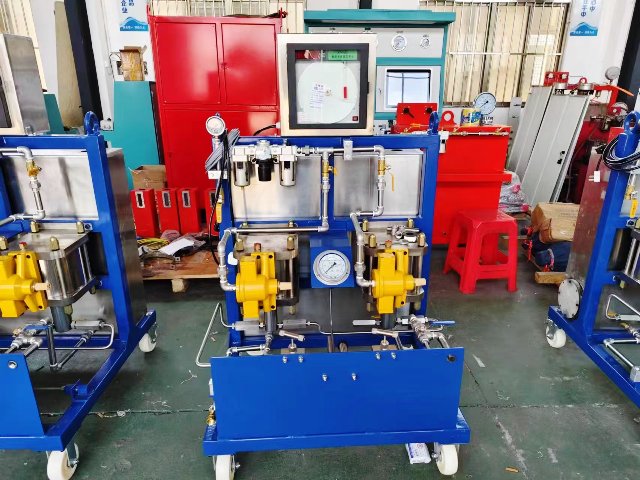

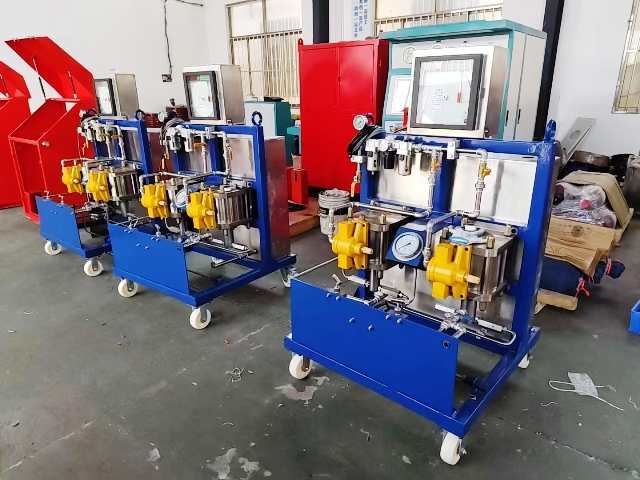

四、 气动试压泵相关说明及配件清单
(一)相关说明
1、换向机构为独立的,有着使用寿命长,性能稳定的优势,即使使用时间长了维修更换也方便
2、所有阀的执行动作件都是纯合金的,有着耐高压射流、耐磨、耐冲击的优点
3、所有阀件都是活动合体式的,长期使用需修理时,不用全部更换,只要换阀芯阀座即可,
4、整台设备所有的密封圈都是德国进口密封圈,保证经久耐用
5、增压泵头里面高压承载件是合金的,扶正环为整体锡青铜,经久耐用。
6、设备内部高压管路全部是不锈钢镜面厚壁管,保证安全可靠。
(二)气动试压泵配件清单
序号 | 产品名称 | 规格型号 | 配件品牌 | 备注 |
1 | 低压泵 | 51:1-31.5 | 自主生产 | |
2 | 高压泵 | 277:1-200 | 自主生产 | |
3 | 低压泵开关阀 | 2.5-15 | 力牌(ZL00350313.5) | |
4 | 高压泵开关阀 | 2.5-15 | 力牌(ZL00350313.5) | |
5 | 保压阀 | 250-5 | 自主生产 | 手动截止阀 |
6 | 泄压阀 | 250-5 | 自主生产 | 手动截止阀 |
7 | 调压阀 | 4000-04 | SNS | |
8 | 油雾器 | 4000-04 | SNS | |
9 | 过滤器 | 4000-04 | SNS | |
10 | 超高压软管 | HX5-4PS | MAX | |
11 | 空气管线 | 1/2 | 不锈钢镜面管 | |
12 | 高压硬管 | 12*4 | 不锈钢镜面管 | |
13 | 主机壳体 | |||
14 | 水箱 | |||
15 | 压力表 | 0-250 | ||
16 |
五、 气动试压泵操作流程
(一)准备工作
(1) 检查水箱水量是否足够。
(2) 检查气动三联件油雾器是否缺油
(3) 连接试压工件
(二)气动试压泵操作流程
1. 如试压工件很大,可用自来水管先注满水(可以大幅度减少试验总用时)。
2. 气动试压泵试压流程:
(1) 关闭泄压阀,打开保压阀(泵启动前保压阀必须处于开启状态,泄压阀处于关闭状态)
(2) 开启低压泵,当压力稳定不在上升以后,开启高压泵,同时不能关闭低压泵,当达到目标压力后,同时关闭高压泵和低压泵,关闭保压阀。试压系统进入保压状态。
(3) 保压时间到,同时打开泄压阀和保压阀,卸除系统压力、被测工件压力。
六、 气动试压泵使用时的注意事项及维护保养
1、 对容器作液压测试时,容器及联接管道内的气体应排除干净,对于容器进行高、超高压承压试验时很有必要的,这样做使升压平稳又安全。
2、 进行试压工作时,操作人员必须注意压力表的升压情况及联接处的渗漏情况,发现问题应立即停泵、卸压排除。
3、 高压泵只是起增压作用,启动该泵并不增加排量,因而在向被检容器灌液时,应使该泵停止动作,免使液缸密封件无功磨损。
4、 油雾器内必须有润滑油,以润滑气动泵。油量调节为每分钟15-20滴即可,油杯内加油必须在无气压时进行。
5、 分水滤气器中的积水随时放掉,过滤杯水要经常清洗干净,清洗时先用矿物油清洗再用低压空气吹干杯子,切忌用丙酮、乙荃、醋酸盐、甲苯等溶液清洗,因这些溶液将损坏杯子。
本机的试压介质必须保持清洁,要经常清洗水箱和过滤器滤网,因试压介质不清洁,将导致该机的阀类密封不严,影响使用。
七、 气动试压泵简易故障排除
1、气动试压泵在运行,不出水
故障原因:单向阀中夹了杂质或结了水垢
解决方法:
轻轻敲击单向阀壳体,有时杂质会因为振动跟着水流冲出;
拆下来用汽油或柴油清洗,安装时注意加少许机油
如发现严重磨损,可更换阀芯阀座
2、气动试压泵停止不工作
故障原因:换向阀进了杂质、水汽或缺油
解决办法:
检查气动三联件中是否有润滑机油
拆下换向阀背面的消声器,拨动里面的换向连杆
检查先导阀的“O”型圈是否损坏
3、气动试压泵高压上不去
a、检测空气动力源压力是否足够,正常需要维持在0.6—0.8MPa。
b、可能需要更换单向阀,其操作步骤:将单向阀拆下来,顺着介质箭头的方向更换里面的阀芯即可。
4、掉压严重,保不住压
故障原因:有泄漏
解决办法:
检查泵到被试压件之间有无明显泄漏
检查保压阀和泄压阀是否损坏,如损坏,更换阀心即可。
八、 气动试压泵最大耗气量及配套的压风机
耗气量主要是由低压气动缸的每分钟的往复次数所决定的,在所供气源压力不变的情况下,泵的往复次数决定于排出液压力的大或小。当气源压力调至最高作空载排液时(如对被检容器灌液),就是泵耗气量最大的时候。随着容器内的液压逐渐升高,泵的往复速度也逐渐减慢,直至供入气压与排出液压成比例平衡后,泵就停止动作,耗气量就等于零。但是由于驱动气动泵的气源是经由空气减压阀调压后供给的,气体流量受到减压阀所限制。因此气动泵的最大耗气量也就是减压阀的最大允许通过量。按本机所选用的减压阀,当输出压力为0.7MPa时可通过流量1.9M3/分钟,可用排量为2M3/分钟的压风机配合使用,但考虑到气动泵的空载排油运行时间不会很长(个别是容积小的被检件),因而选用排量为1.6M3/分钟的压风机仍然是合理的。至于常用作检验小容积试件的亦可用排量更少的压风机。
