2D-SY20/160MPa全不锈钢型电动试压泵技术参数

2D-SY20/160MPa全不锈钢型电动试压泵技术参数

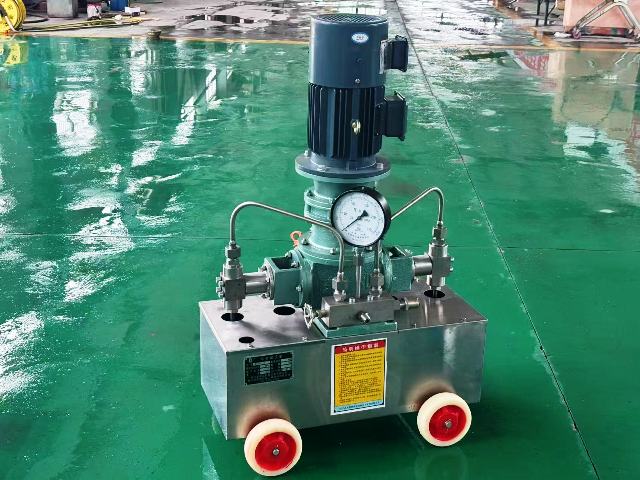

2D-SY20/160MPa型电动试压泵工作现场，图片仅供参考具体请以到货实物为准

电动试压泵型号:2D-SY20/160MPa立式；

技术参数：额定压力160MPa，额定流量20L/h；试压泵电机：380V/1.5KW变频电机，

试压泵材质:过水件均为不锈钢，不锈钢阀芯阀座、水缸、泵头，不锈钢水箱等；

试压泵控制系统：带本地手动启停与变频控制升压速度可调、流量可调功能；

出口连接端：M22X1.5工作接头，连接一根两头为M22X1.5的内螺纹胶管；

高压单向阀：加装高压单向阀保压；

高压气控卸压阀：加装不锈钢高压气控卸压阀远程自动卸压加手动泄压阀手动卸压；

手动卸荷阀：厂家标配；溢流阀：厂家标配；

1.6级150圆不锈钢耐震电接压力表：160MPa；

标配高压胶管：3米；随机备件： 1套；

  该泵在使用前，只需在电接点压力表上设定需要打压的上限压力值（稍高于实际需要测量值），然后按手动按钮启动试压泵（或者是客户单片机控制系统全自动开泵），单片机控制系统提前预设一个上限目标压力值（实际测量值）和保压时间，通过压力传感器采集到实时压力信号，通过控制变频器无极调速来调节合适的升压速度，当压力达到事先设定的上限目标值时，试压泵会自动停机进入保压状态，单片机系统首先触发，同步给自动卸压阀组上的气控电磁阀一个24V开关量指令让气控保压阀开启自动保压，如果单片机到压力自动停机触发指令失败，压力达到电接点压力表预设的上限压力值时会被触发，也可达到自动停泵进入保压状态，可通过压力表或客户自己做的压力采集系统屏幕实时观察压力变化情况，当保压时间到，单片机系统给自动卸压阀组上的气控电磁阀一个24V开关量指令让气控卸压阀自动开启卸除压力，试验完成如需做压力交变试验只需要在压力卸完之后再按下手动按钮即可，因为合适的升压速度第一次已经调好，接下来几次无需再调。
