3D-SY低压大流量电动试压泵

3D-SY低压大流量电动试压泵，具有体积小、结构紧凑、便于移动。分为两种流量和两种压力可供选择。最适宜于锅炉、管道工程按装等低压压力容器，进行水压、密封、强度试验。试验介质为清水、乳化液、或运动粘度不超过45mm²/s油品。

二、基本参数

三、结构特点

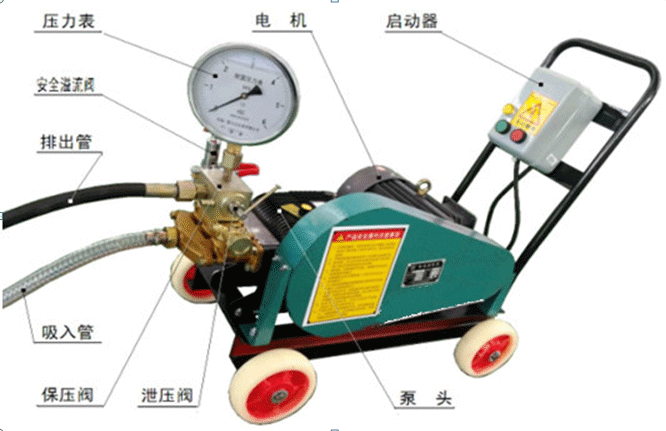

   本泵主要由电机、启动开关、泵头、泵架、吸入排出胶管等组成。

  电动试压泵泵头采用卧式三柱塞泵型式，由单向或三相电机通过皮带减速，带动曲轴连杆机构，将旋转运动转换为往复运动，并带动柱塞在液缸内工作。这样，工作介质通过吸入、排出阀，形成高压液体排出。在泵头的排出端设置有溢流阀，用于调节泵的排出压力，也可作为定压阀，恒定系统压力。排出端还设置有保压阀，当被试验件达到试验压力值后，停机，该阀自动将试验回路与泵截断进行保压。排出口上端装有压力表，以示试验压力，压力表后侧设置有泄压阀在保压试验结束后，卸除回路压力。或因误操作，压力升过规定值，可打开泄压阀卸除部分压力，用点动开关升止规定值。

四、试压泵使用方法

㈠准备工作

1．新试压泵在出厂时，考虑到运输问题，曲轴箱内不加注润滑油。第一次使用时，应加注30～40号机械油，平时使用前应检查曲轴箱内润滑油油面高度，使其保值在油标的油线上。

2、打压泵安装好吸水胶管，及吸水过滤网(注意垫好连接部位密封圈)。

3、配备一清洁的水箱，保证有足够的水源供应。将吸水管放入水箱内。

4、检查试验介质清洁与否，切忌使用含泥沙污水，以免堵塞管路磨坏柱塞，使各系统阀关闭不严造成故障。

5、检查各连接部位和压紧螺塞是否紧固。

6、检查电路连接、绝缘及安全情况，并可靠接地。

㈡、电动试压泵起动运转

1、配备一清洁的水箱，保证有足够的水源供应。将吸水管与泵吸入口连接起来，放入水箱内。

2、起动电动机，检查空车运转是否正常，声晌应均匀无异常杂音，排水应均匀，无明显波动。然后停机。

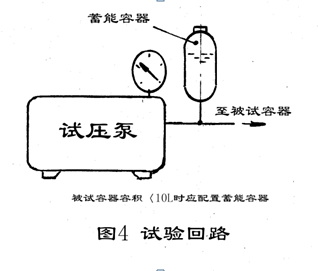

3、将被试容器与试压泵的排出口连接起来，大中型压力容器（容积>10L～20L），在试验前先用清水灌满被试容器，小型压力容器（容积＜4L＝为了利于保压，试验回路应配置不小于4L的蓄能容器。如图4。

4、逆时针打开溢流阀手柄，让其处于开启状态，起动电动机，泵开始正常工作，被试容器进行充水，充满水后，压力徐徐上升，此时缓慢顺时针拧紧溢流阀手柄，直止达到所要求的试验压力，稳定后锁紧溢流阀手柄，停机保压到要求时间，检查被试容器。以后泵再试验同样的压力，无需再调定溢流阀压力。

5、试验完毕后，打开泄压阀卸除回路压力。

㈢、电动打压泵在运转过程中注意事项

1、试验压力不允许超过泵的额定工作压力。

2、试压泵在升压过程中，若压力表指针摆动过大，说明连接管路直径过细，或被试件容积太小，应配备足够容 量的压力容器或考虑用变频器控制。

3、小型压力容器升压速度过快，应采取点动升压的办法进行升压。

4、打压泵在运转过程中应无噪声杂音。

5、润滑油允许温升≤45ºC。

6、在工作中如发现泵本身有漏水现象时，应立即停止工作，卸除压力进行检修，不允许在漏水情况继续工作。

7、要经常观察柱塞的密封情况，如发现有严重滴漏现象，要随时调整，但不允许调的过紧。

8、润滑柱塞的黄油杯，要经常加满黄油，每个工作日（每次）应将黄油杯旋转1～2圈。

9、在环境温度0ºC以下使用时，应考虑采取防冻错施。

五、电动打压泵可能发生故障及解决方法

1、曲轴箱温升过高。润滑油过少或过多，润滑油不符合要求或变质。

2、电动试压泵不排水，

①、     吸水管没装好进气，过滤网堵死。

②、     泵液缸内空气没排净，断开排出口，让泵空运转充分排空气体，直止均匀出水。

               ③、试压泵长期放置，水锈等其它杂物糊死吸入阀。靠泵的真空度无法打开。拆下吸入阀清洗。

3、电动试压泵压力表上升压力 不均匀，或压力表指针摆动不上升。

①、     首先应排除被试件和连接管路的渗漏。

②、     检查进水口滤网是否畅通，有无异物堵塞或吸水管连接处漏气。

③、     水箱水面过低，滤网露出水面。

④、     柱塞密封失效，泄露量过大。更换。

⑤、     溢流阀在全开启位置，应调整溢流压力。

⑥、     泄压阀打开未关闭，或关闭不严失效。

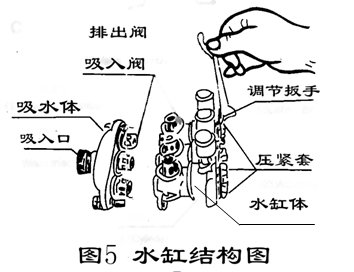

⑦、     检查吸入、排出阀阀线是否密合良好，有无杂物充垫其间，拆开清洗。

4、试压泵停机后保不住压力

①、     检查被试件和连管路是否漏水。

②、     保压阀线是否密合良好，有无杂物充垫其间，拆下清洗或研磨

③、     泄压阀未关严漏水。

六、维护

1、曲轴箱内润滑油，通常选用30～40号机油。新泵第一次使用应在40小时内更换，以后每500小时换油一次。

2、水箱在加水前必需清洗干净，应选择不含泥沙的清水。作为试验

介质。

3、在使用过程中，要经常检查泵的各连接部位及紧固件是否松动，和渗漏，应及时调节紧固。

4、泵在冰点以下环境内使用，应考虑防冻处理。使用完毕后，应充分排尽泵内存水。

5、在较长时期停止工作时，将水排净，从吸入口吸灌些防锈油。

         电动试压泵装箱单

产品型号                         产品编号
