3D-SY型低压大流量电动试压泵
作者:思凯达 添加时间:2023-10-17点击量:

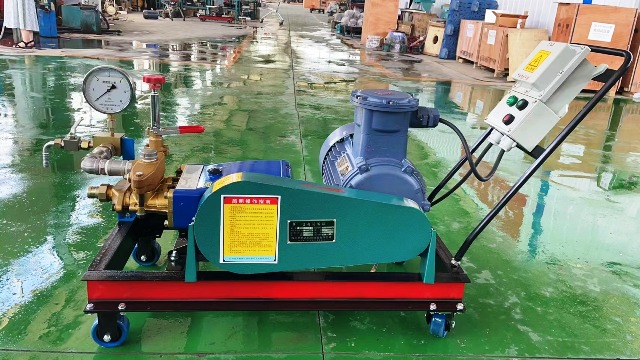

  • 3D-SY型低压大流量电动试压泵图片1

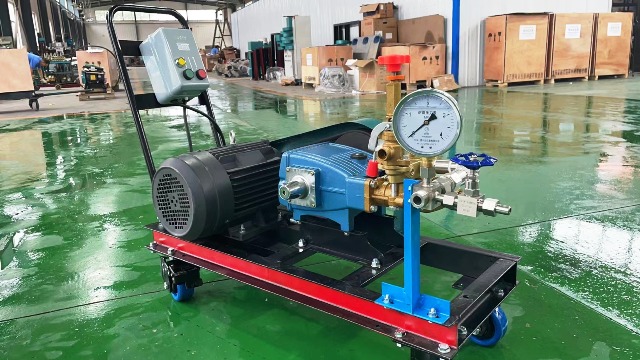

  • 3D-SY型低压大流量电动试压泵图片2

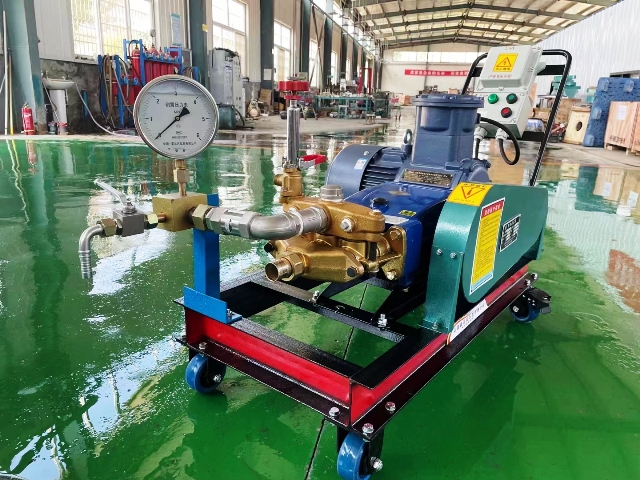

3D-SY型低压大流量电动试压泵

3D-SY型低压大流量电动试压泵,具有体积小、重量轻、结构紧凑、便于移动。有两种压力和三种流量可供选择。最适宜于锅炉、管道工程按装等大型低压压力容器,进行水压、密封、强度试验。试验介质为清水、乳化液、或运动粘度不超过45mm²/s油品。

二、试压泵基本参数

   试压泵

额定压力MPa

额定流量L/h

泵速minˉ¹

配套功率KW

3D-SY4000/2.5

   2.5

4000





750

4

3D-SY4000/4

   4

4000

5.5

3D-SY6000/2.5

   2.5

6000

3D-SY6000/4

   4

6000

7.5

3D-SY8000/2.5

   2.5

8000

3D-SY8000/4

   4

8000

11

    三、结构特点

   本电动试压泵主要由电机、启动器、泵头、调压溢流阀、保压阀、泄压阀、吸入排出管等组成。



                图1 整体结构图

该电动试压泵头采用卧式三柱塞泵型式,由电机通过皮带减速,带动曲轴连杆

机构,将旋转运动转换为往复运动,并带动柱塞在液缸内工作。这样,工作介质通过吸入、排出阀,形成高压液体排出。在试压泵泵头的左端设置有调压溢流阀,用于调节泵的排出压力,也可作为定压阀,恒定系统压力。排出端还设置有保压阀,当被试验件达到试验压力值后,停机,该阀自动将试验回路与泵截断进行保压。排出口上端装有压力表,以示试验压力,

压力表前端设置有泄压阀在保压试验结束后,卸除回路压力。或因误操作,压力升过规定值,可打开泄压阀卸除部分压力,用点动开关升止规定值。在排出口,连接排出管接头内设置有泄压滤网,以过滤从被试容器泄压反流回来的泥沙。

四、电动试压泵的使用方法

准备工作

1.新试压泵在出厂时,已加注润滑油。第一次使用时,应查看油箱油量多少,平时使用前应检查曲轴箱内润滑油油面高度,使其保值在油标的油线上。

2、安装好吸水管,及吸水过滤网(注意垫好连接接头密封圈)

3、配备一清洁的水箱,保证有足够的水源供应。将吸水管放入水箱内。

4、检查试验介质清洁与否,切记使用含泥沙污水,以免堵塞管路磨坏柱塞,使各糸统阀关闭不严造成故障。

5、检查各连接部位和压紧螺塞是否紧固。

6、检查电路连接、绝缘及安全情况,并可靠接地。

㈡、电动试压泵的起动运转

1、配备一清洁的水箱,保证有足够的水源供应。将吸水管与泵吸入口连接起来,放入水箱内。

2、起动电动机,检查空车运转是否正常,声晌应均匀无异常杂音,排水应均匀,无明显波动。然后停机。

3、先用清水灌满被试容器,将被试容器与试压泵的排出口连接起来。

4、本试压泵一般不适宜以做小型压力容器试验,如若要进行小型压力容器试验,(容积<4L-10L为了利于保压,试验回路应配置不小于10L的蓄能容器。如图4)。这时先逆时针打开溢流阀手柄,让其处于开启状态,起动电动机,泵开始正常工作,被试容器进行充水,充满水后,压力徐徐上升,此时缓慢顺时针拧紧溢流阀手柄,直止达到所要求的试验压力,稳定后锁紧溢流阀手柄,停机保压到要求时间,检查被试容器。以后泵再试验同样的压力,无需再调定溢流阀压力。

5、试验完毕后,打开泄压阀卸除回路压力。

㈢、电动打压泵在运转过程中注意事项

1、试验压力不允许超过泵的额定工作压力。

2、泵在升压过程中,若压力表指针摆动过大,说明连接管路直径过细,

  或被试件容积太小,应配备足够容量的压力容器或改用变频器控制。

3、小型压力容器升压速度过快,应采取点动升压的办法进行升压。

4、泵在运转过程中应无噪声杂音。

5、润滑油允许温升≤45ºC

6、在工作中如发现泵本身有漏水现象时,应立即停止工作,卸除压力进行检修,不允许在漏水情况继续工作。

7、打压泵要经常观察柱塞的密封情况,如发现有严重滴漏现象,要随时调整,但不允许调的过紧。

8、润滑柱塞的黄油杯,要经常加满黄油,每个工作日(每次)应将黄油杯旋转12圈。

8、在环境温度0ºC以下使用时,应考虑采取防冻错施。

五、电动试压泵可能发生故障及解决方法

1、曲轴箱温升过高。润滑油过少或过多,润滑油不符合要求或变质。

2、打压泵不排水,

①、     吸水管没装好进气,过滤网堵死。

②、     泵液缸内空气没排净,断开排出口,让泵空运转充分排空气体,直止均匀出水。

               ③、泵长期放置,水锈等其它杂物糊死吸入阀。靠泵的真空度无法打开。拆下吸入阀清洗。

3、电动打压泵压力表上升压力 不均匀,或压力表指针摆动不上升。

①、     首先应排除被试件和连接管路的渗漏。

②、     检查进水口滤网是否畅通,有无异物堵塞或吸水管连接处漏气。

③、     水箱水面过低,滤网露出水面。

④、     柱塞密封失效,泄露量过大。更换。

⑤、     溢流阀在全开启位置,应调整溢流压力。

⑥、     泄压阀打开未关闭,或关闭不严失效。

⑦、     检查吸入、排出阀阀线是否密合良好,有无杂物充垫其

间,拆开清洗。

4、试压泵停机后保不住压力

①、检查被试件和连管路是否漏水。

②、保压阀是否密合良好,有无杂物充垫其间,拆下清洗或更换密封圈。

③、泄压阀未关严漏水。

六、电动试压泵的维护

1、曲轴箱内润滑油,通常选用3040号机油。新泵第一次使用应在40小时内更换,以后每200小时换油一次。

2、水箱在加水前必需清洗干净,应选择不含泥沙的清水。作为试验介质。

3、电动试压泵在使用过程中,要经常检查泵的各连接部位及紧固件是否松动,和渗漏,应及时调节紧固。

4、试压泵在冰点以下环境内使用,应考虑防冻处理。使用完毕后,应充分排尽泵内存水。

5、在较长时期停止工作时,将水排净,从吸入口吸灌些防锈油。
