3D-SY5.5型低压大流量电动试压泵
3D-SY5.5型低压大流量电动试压泵，具有体积小、结构紧凑、便于移动。有三种规格可供选择。最适宜于压力容器制造、管道工程按装等大型压力容器，进行水压、密封、强度试验。试验介质为清水、乳化液、或运动粘度不超过45mm²/s油品。
二、试压泵基本参数
试压泵型号 | 额定压力Mpa | 额定流量L/h | 泵速minˉ¹ | 配套功率KW |
3D-SY1350/10 | 10 | 1350 | 1450 |
5.5 |
3D-SY950/16 | 16 | 950 | 1450 | |
3D-SY650/25 | 25 | 650 | 950 |
三、电动试压泵结构特点

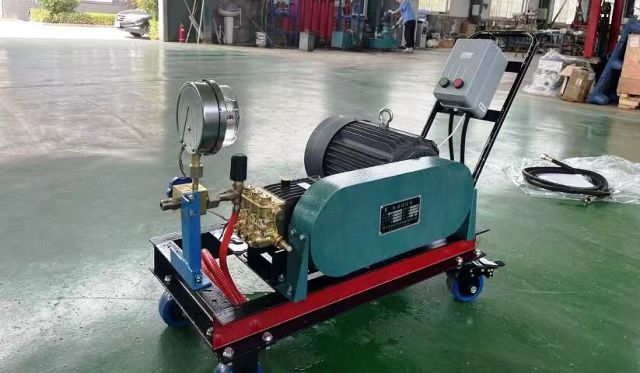

本试压泵（图1）主要由电机、电磁起动器、泵头、保压阀、泄压阀、吸入排出胶管等组成。
图1 整体结构图 |
该电动试压泵泵头采用卧式陶瓷三柱塞泵型式，由三相电机通过3V皮带减速，带动曲轴连杆机构，将旋转运动转换为往复运动，并推动柱塞在液缸内工作。这样，工作介质通过吸入、排出阀，形成高压液体排出。
|
图2泵头结构分解图
在泵头（图2）的排出端设置有安全溢流阀，用于保护泵的安全压力，也可作为调压阀，调定系统的最高压力。

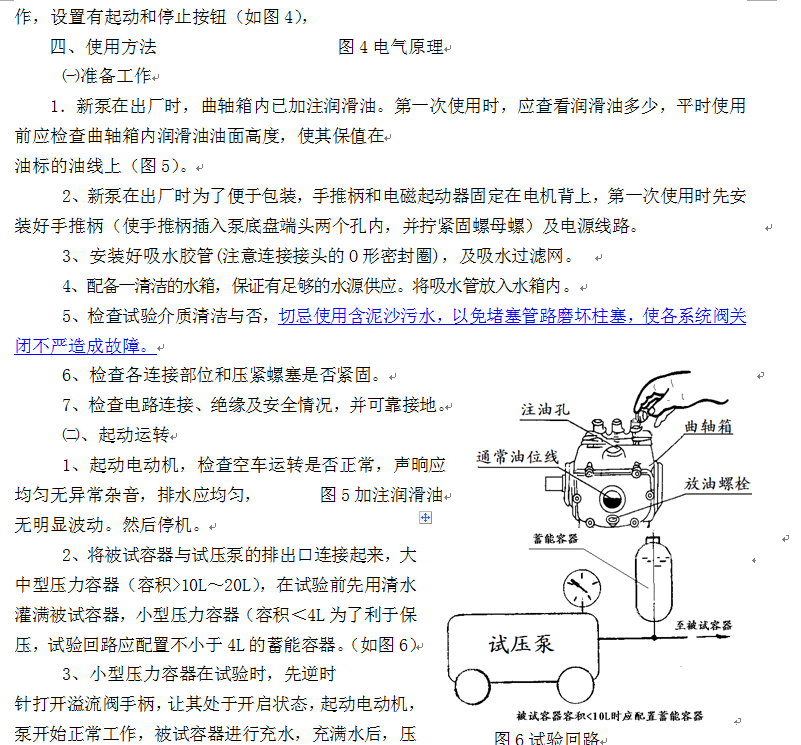

力徐徐上升，此时缓慢顺时针拧紧回流阀手柄，直止达到所要求的试验压力，稳定后锁紧回流阀手柄（但不允许长时间处于全回流状态，使缸体内水流过热），停机保压到要求时间，检查被试容器。以后泵再试验同样的压力，无需再调定回流阀压力。大型压力容器，由于升压速度较慢，可以不用回流阀，将回流阀压力调定在最大值，
4、试验完毕后，打开泄压阀卸除回路压力。
㈢、试压泵在运转过程中注意事项
1、试验压力不允许超过泵的额定工作压力。
2、泵在升压过程中，若压力表指针摆动过大，说明连接管路直径过细，或被试件容积太小，应配备足够容量的压力容器。
3、小型压力容器升压速度过快，应采取点动升压的办法进行升压。
4、泵在运转过程中应无噪声杂音。
5、要经常观察曲轴箱的油位线，及时添加润滑油。
6、润滑油允许温升≤45ºC。
7、在工作中如发现泵本身有漏水现象时，应立即停止工作，卸除压力进行检修，不允许在漏水情况下继续工作。
8、回流阀不应长时间处于回流状态，将引起泵体内试验介质（水）过度发热。压力升止规定试验压后应即时停机保压。
9、在环境温度0ºC以下使用时，应考虑采取防冻错施。
五、电动试压泵可能发生故障及解决方法
1、曲轴箱温升过高。润滑油过少或过多，润滑油不符合要求或变质。
2、试压泵不排水，
①、吸水管没装好进气，过滤网堵死。
②、 泵液缸内空气没排净，断开排出口，让泵空运转充分排空
气体，直止均匀出水。
③、泵长期放置，水锈等其它杂物糊死吸入阀。靠泵的真空度无法打开。拆下吸入阀清洗。
3、压力表上升压力不均匀，或压力表指针摆动不上升。
①、 首先应排除被试件和连接管路的渗漏。
②、检查进水口滤网是否畅通，有无异物堵塞或吸水管连接处漏气。③、水箱水面过低，滤网露出水面。
④ 、柱塞密封失效，泄露量过大。更换。
⑤ 、回流阀在全开启位置，应调整回流压力。
⑥ 、泄压阀打开未关闭，或关闭不严失效。
⑦ 、检查吸入、排出阀阀线是否密合良好，有无杂物充垫其间，拆开清洗。
4、试压泵停机后保不住压力
①、 检查被试件和连管路是否漏水。
②、 保压阀线是否密合良好，有无杂物充垫其间，拆下清洗或研磨
③、 泄压阀未关严漏水。
六、电动试压泵的维护
1、曲轴箱内润滑油，通常选用30～40号机油。新泵第一次使用应在60小时内更换，以后每1000小时换油一次。
2、水箱在加水前必需清洗干净，应选择不含泥沙的清水。作为试验介质。
3、在使用过程中，要经常检查泵的各连接部位及紧固件是否松动，和渗漏，应及时调节紧固。
4、泵在冰点以下环境内使用，应考虑防冻处理。使用完毕后，应充分排尽泵内存水。
5、在较长时期停止工作时，将水排净，从吸入口吸灌些防锈油。
电动试压泵装箱单
产品 3D-SY950/16 产品编号 21018
序号 | 名 称 | 规 格 | 单位 | 数 量 | 材 料 | 备 注 |
1 | 合格证 | 份 | 1 | |||
2 | 压力表 | 块 | 1 | |||
3 | 使用说明书 | 份 | 1 | |||
4 | 电磁起动器 | 20A | 1 | |||
5 | 排出胶管 | ∮10×2.5m | 根 | 1 | 包括接头 | |
6 | 吸入胶管 | ∮19×3m | 根 | 1 | 包括接头和滤网 | |
7 | 吸入排出阀 | 组 | 3 | |||
8 | 保压阀 | T12 | 组 | 1 | ||
9 | 内六角扳手 | 3mm | 个 | 1 | ||
10 | 保压阀弹簧 | 个 | 1 | |||
11 |
O型圈 | 30×1.4 | 3 | |||
12 | 22×2.4 | 个 | 2 | * | ||
13 | 22×1.9 | 个 | 3 | |||
14 | 20×2.4 | 个 | 8 | * | ||
15 | 17×2.4 | 个 | 2 | |||
16 | 16×1.9 | 个 | 1 | |||
17 | 15×1.9 | 个 | 1 | |||
18 | 13×1.9 | 个 | 6 | * | ||
19 | 11×1.9 | 个 | 2 | * | ||
20 | 10×1.9 | 个 | 1 | |||
21 | 9×2.4 | 个 | 1 |
