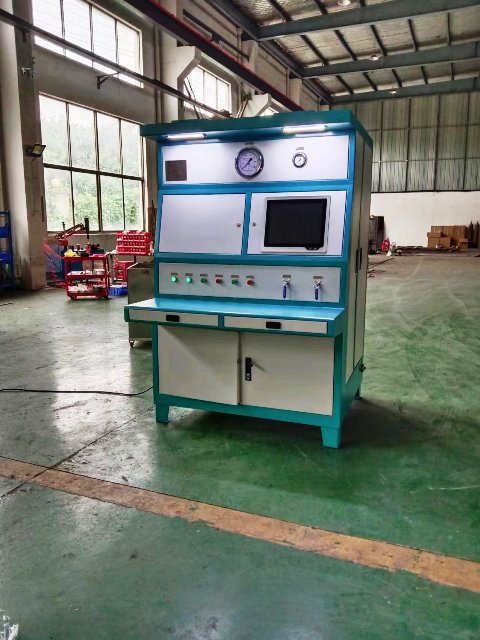

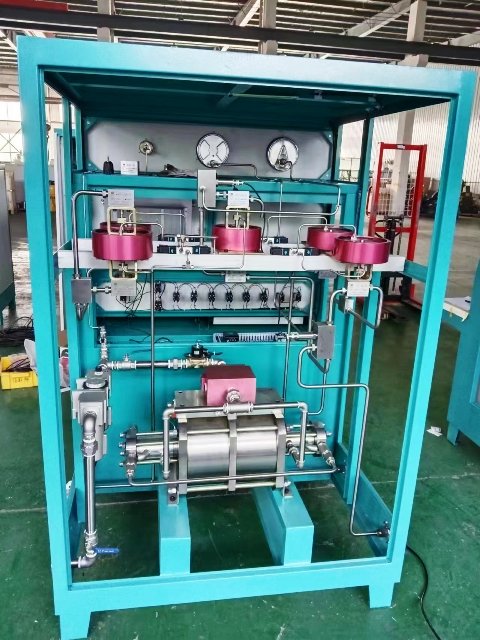

气密封试验台
本设备是高压设备，因此本设备的操作人员在使用该设备前应接受培训，包括工作原理、日常操作、日常保养、安全注意事项。气密封试验装置是采用气动增压技术，参考API6A、API16A及API16C等相关行业执行标准设计，用于井口装置、采油（气）树、防喷器、节流和压井管汇等石油机械的气密封试验。采用压缩空气或氮气作为试压介质，可实现2MPa、35MPa、75MPa、105MPa、140MPa、210MPa等不同压力等级的气密封试验。所有管路、阀门均采用不锈钢材质，全部高压管路采用无焊接，锥面硬密封，可反复拆卸。密封可靠。所有高压阀门、管路、接头额定工作压力均超过试验压力的1.5倍，最大限度地保证设备安全。实验流程可以根据API标准由客户设定，试验数据和报告均满足API标准。
二、主要功能
广泛应用于钻井防喷器、采油（气）树和井口装置、节流和压井管汇等产品的出厂检验，并同时能够满足上述产品的功能试验。特别适合井控装备生产厂家做产品出产检测使用 。同时也适合科研、检测机构作检测设备。
三、技术参数
1、额定压力：210MPa（压缩比307:1）；
2、试验介质: 氮气或高压空气；
3、气源参数：≥4.0m³/min，0.6—0.8MPa；
4、详细参数
（1）泵驱动方式：气驱增压
（2）工作介质：纯净高压空气、氮气
（3）驱动气体压力: 0.6-0.8MPa
（4）驱动缸数量：双缸
（5）驱动缸直径： 273mm
（6）柱塞泵数量：双泵
（7）柱塞杆直径：36mm/22mm
（8）增压泵行程： 87.5mm
（9）自我润滑系统：有
（10）降温系统：有
四、设备清单
序号 | 产品名称 | 规格型号 | 配件品牌 | 备注 |
1 | 超高压增压泵 | 307：1 | 自主生产 | 双驱双泵头 |
2 | 压力变送器 | 250MPa-0.5%FS | 高压 | |
3 | 压力变送器 | 6MPa-0.5%FS | 低压 | |
4 | 气控保压阀 | 250-5 | 自主生产 | |
5 | 气控泄压阀 | 250-5 | 自主生产 | |
6 | 高低压选择阀 | 250-5 | 自主生产 | |
7 | 预增气开关阀 | 250-5 | 自主生产 | |
8 | 预增气手动截止阀 | 250-5 | 自主生产 | |
9 | 增压泵控制电磁阀 | 1寸-220V | 德力西 | |
10 | 调压阀 | 6000-06 | SNS | 独立式硬驱动 |
11 | 油雾器 | 6000-06 | SNS | |
12 | 过滤器 | 6000-06 | SNS | |
13 | 工业电脑 | 自带COM版 | ||
14 | 激光打印机 | 奔图 | ||
15 | 压力控制系统 | 自主生产 | ||
16 | 超高压软管 | HX5-4PS-10M | MAX | 180MPa |
17 | 空气管线 | 1寸不锈钢管线 | 不锈钢镜面管 | |
18 | 高压硬管 | 14*5 | 不锈钢镜面管 | |
19 | 主机壳体、控制柜 | 碳钢喷塑 | ||
20 | 压力表 | 0-250MPa | 上海朝晖 | 高压 |
21 | 压力表 | 0-6MPa | 上海朝晖 | 低压 |
22 | 监控系统 | 4个摄像头 | 海康威视 | 客户选配 |
23 | 监控显示器 | 客户选配 | ||
24 | 电控系统 | 自主研发 | ||
25 | 远程控制线缆 | 标配10米 | ||
26 | 上位机软件 | 自主研发 | ||
27 | 报告编辑系统 | 自主研发 | Word格式可随意编辑 |
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。
