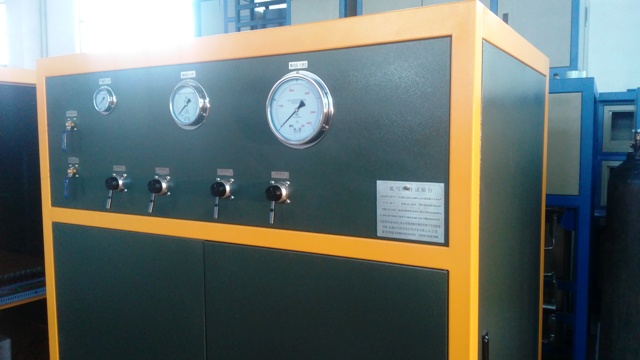

水密封试验台
该设备使用压缩空气为动力源，以气动泵为压力源，输出液压力与气源压力成比例。通过对气源压力的调整，便能得到相应的液压力。当气压力与液压力平衡时，气动泵便停止充压，输出液压力也就稳定在预调的压力上，通过控制进气量大小，从而控制升压速度。因而具有防爆、输出压力可调、升压速度可控、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。
二、 设备介绍：
1、设计压力：200MPa；
2、控制方式：全自动分体式控制，保压阀、泄压阀全部为超高压气控截止阀；
3、设计理念：三个泵头，各司其职，合理搭配。
低压泵：专为1.8-2.2MPa低压设计，
中压泵：额定压力35MPa，双出水设计，专为大容器前期注水用，降低客户升压时长，提高效率；
高压泵：压缩比277:1，设计压力220MPa，双出水设计，高压流量大，升压速度快，程序精准控制，大小容器可兼顾。
4、试验介质: 清水；
5、压力采集方式：
高压传感器量程0-200MPa，精度0.5%FS；
低压传感器量程0-6MPa,精度0.5%FS；
三、 配置清单
序号 | 产品名称 | 规格型号 | 配件品牌 | 备注 |
1 | 低压泵 | 6:1-4MPa | 自主生产 | 1.8-2.2MPa低压 |
2 | 中压泵 | 51:1-35 | 自主生产 | 双吸双出 |
3 | 高压泵 | 277:1-180 | 自主生产 | 双吸双出 |
4 | 压力变送器 | 6MPa-0.5%FS | 丹瑞 | 0.5%FS/0.25%FS可选 |
5 | 压力变送器 | 200MPa-0.5%FS | 丹瑞 | 0.5%FS/0.25%FS可选 |
6 | 低压泵开关电磁阀 | 亚德客 | 1/2接口 | |
7 | 中压泵开关电磁阀 | 亚德客 | 1/2接口 | |
8 | 高压泵开关电磁阀 | 亚德客 | 1/2接口 | |
9 | 超高压气控截止阀 | 300-5 | 自主生产 | 保压用 |
10 | 超高压气控截止阀 | 300-5 | 自主生产 | 泄压用 |
11 | 高低压切换阀 | 300-5 | 自主生产 | 高低压切换 |
12 | 调压阀 | 4000-06 | 山耐斯 | |
13 | 油雾器 | 4000-06 | 山耐斯 | |
14 | 过滤器 | 4000-06 | 山耐斯 | |
15 | 一体式工业电脑 | 品牌定制 | ||
16 | 黑白激光打印机 | 奔图 | ||
17 | 压力控制系统 | 自主研发 | ||
18 | 超高压软管 | HX5-4PS-10M | ||
19 | 空气管线 | 1/2 | 不锈钢镜面管 | |
20 | 高压硬管 | 14*5 | 不锈钢亮光管 | |
21 | 主机壳体、操作台 | 碳钢喷塑 | ||
22 | 水箱 | 不锈钢水箱 | 外置 | |
23 | 高压压力表 | 0-250MPa | 上海朝晖 | 1.6级 |
24 | 低压压力表 | 0-6MPa | 上海朝晖 | 1.6级 |
25 | 电控系统 | 自主研发 | ||
26 | 远程控制线缆 | 标配10米 | ||
27 | 上位机软件 | 自主研发 | ||
28 | 报告编辑系统 | 自主研发 | Word格式可随意编辑 | |
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。
油密封试验台技术协议
一、设备介绍：
1、设计压力：35MPa；
2、控制方式：全自动分体式控制，控制距离10米；
3、试验介质: 液压油
4、压力采集方式：PLC自动采集系统，传感器量程0-60MPa，精度0.5%FS；
压力表量程为0-60MPa,精度1.6级。
5、附件：高压胶管15米；
6，打印机采用黑白激光打印机
二、具体技术参数:
序号 | 产品名称 | 规格型号 | 配件品牌 | 备注 |
1 | 增压泵 | 51:1-35 | 自主生产 | 单驱双出水 |
2 | 压力表 | 0-40MPa-1.6级 | 朝辉压力表 | |
3 | 压力变送器 | 40MPa-0.5%FS | 丹瑞传感器 | |
4 | 气控保压阀 | 300-5 | 自主生产 | |
5 | 增压泵开关电磁阀 | 亚德客 | ||
6 | 气控电磁阀 | 亚德客 | ||
7 | 气控泄压阀 | 300-5 | 自主生产 | |
8 | 调压阀 | 4000-06 | 山耐斯 | |
9 | 油雾器 | 4000-06 | 山耐斯 | |
10 | 过滤器 | 4000-06 | 山耐斯 | |
11 | 一体式工业电脑 | 品牌定制 | ||
12 | 黑白激光打印机 | 奔图 | ||
13 | 超高压软管 | HX5-4PS-15M | MAX | 德国进口 |
14 | 空气管线 | 21*2.5 | 不锈钢镜面管 | |
15 | 高压硬管 | 14*4 | 不锈钢镜面管 | |
16 | 主机箱体、操作台 | 碳钢喷塑 | ||
17 | 外置油箱 | 不锈钢 | ||
18 | 电控系统 | 自主研发 | ||
19 | 远程控制线缆 | 标配10米 | ||
20 | 上位机软件 | 自主研发 | ||
21 | 报告编辑系统 |
| 自主研发 | Word格式可随意编辑 |
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。
