大流量试压泵3DSY4000/2.5MPa
作者:思凯达 添加时间:2023-09-18点击量:

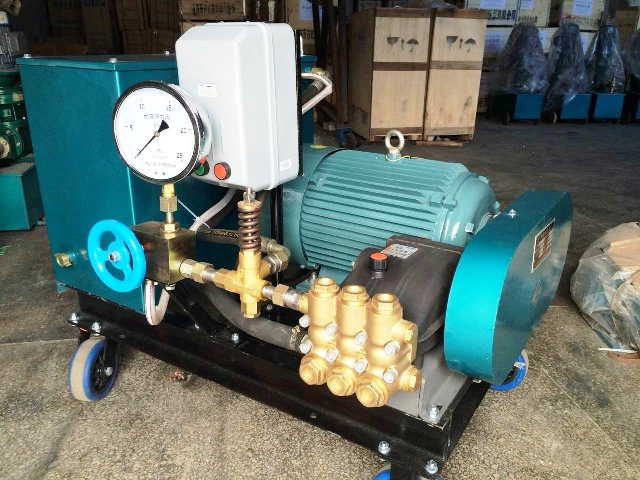

  • 大流量试压泵3DSY4000/2.5MPa图片1
  • 大流量试压泵3DSY4000/2.5MPa图片2

低压大流量电动试压泵3D-SY4000/2.5MPa由试压泵控制系统厂家四川思凯达联合试压泵厂家山西晋芮试压泵公司生产的,试压泵型号: 3D-SY4000/2.5MPa电动试压泵;技术参数:额定压力2.5MPA,额定流量4000L/h;试压泵电机:15KW;变频器:松下22KW;试压泵控制系统:计算机控制系统及高压远控阀组自动卸荷控制功能。出口连接端:M22X1.5工作接头,连接一根两头为M22X1.5的内螺纹高压胶管。试压泵出口单向阀:进口原装4MPa。高压电磁远程卸荷阀及高压过滤器:通径DN10,压力4MPa,电源AC220V。手动卸荷阀:厂家标配;保护阀:厂家标配;压力表:0.5级4MPa;高压软管:5米;

大流量试压泵

一、电动打压泵设备的使用条件:

1、设备可在需方不增加其它设施的情况下可正常安装使用;

2、环境温度:-5℃~42℃;

3、试验介质: 水或浓度较低的油类;

4、设计耐压:4MPa;

5、测试温度:常温;

6、压力测量:为满量程千分之一;

7、本系统采用4MPa为FS 0.1%的压力传感器;

8、本系统的整体控制为FS 0.3-0.5%;

9、电源:AC380/220V,50Hz;

10、相对空气湿度要求:≤70-90%。

本控制系统的主要功能参照试压泵文件非标制作。

其中参考试压泵执行标准:

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法

本控制系统的计算机压力采集控制软件的主要功能参照客户技术要求设计,以下需方要求:

二、系统概述:本设备根据需方技术要求非标制作:

设备主体由计算机控制系统、远控阀组、3D-SY4000/2.5型电动试压泵组成,所有部件均集成在撬装上,便于野外作业。计算机控制系统通过电线电缆及数据线与电动试压泵相连,其中电动试压泵脱离计算机控制系统后可独立进行试压试验,但只能显示和控制压力不能进行数据运算与打印报表。

三、计算机控制高压测试系统的详细配置:

名称

明细项

备  注



笔记本

1

联想商用系列

打印机

1

联想系列

压力传感器

1

4MPa精度为0.1%FS

试压泵控制系统

1

试压泵控制器核心

松下22KW变频器

1

控制15KW变频电机

电气控制箱

1

思凯达

3D-SY4000/2.5型电动试压泵

1

思凯达

远控阀组

1

4兆帕电磁阀及过滤器,

4兆帕进口单向阀

高压阀门管汇

配电控制系统设备相关配件

1

根据设备实际应用定制

撬装式操作平台

1

思凯达

软件

计算机数据采集控制软件

1

思凯达专用计算机采集试压软件

































 注:试压泵厂家在个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。
