QY140-AJ四泵头非标定制气动试压泵详细技术参数
该气动试压泵设备使用压缩空气为动力源，以气动泵为压力源，输出液压力与气源压力成比例。通过对气源压力的调整，便能得到相应的液压力。当气压力与液压力平衡时，气动泵便停止充压，输出液压力也就稳定在预调的压力上，通过控制进气量大小，从而控制升压速度。因而具有防爆、输出压力可调、升压速度可控、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。
二、 设备介绍：
1、设计压力：220MPa，
2、气动泵配置：采用高低压泵组合设计（一用一备，共4个泵头）
低压泵：压缩比1:51，流量6.3L/min；
高压泵：压缩比1:277，流量1.15L/min;
3、控制方式：手动控制，保压阀、泄压阀全部为超高压气动截止阀；
4、驱动气源：流量≥1.6m³/min，压力0.6-0.8MPa；
5、外形及设备整体要求：撬装设计，底撬用14号槽钢设计带叉车孔，设备顶端设计吊装孔，吊装口焊接并磁粉探伤。
6、详细参数：
1) 气动泵参数：
（1）泵驱动方式：气驱增压
（2）工作介质：清水
（3）驱动气体压力: 0.6-0.8MPa
（4）驱动缸数量：单杠
（5）驱动缸直径：低压200mm，高压200mm
（6）柱塞杆数量：1
（7）柱塞杆直径：低压泵28mm，高压泵12mm
7、压力表：
输出压力表：150mm表面，量程0-250MPa，精度1.6级；
气源压力表：三联件自带压力表，量程0-1.6MPa，精度1.6级；
8、材质：
（1） 泵、阀的接液部分为不锈钢材质，低压气路、低压液路、高压液路的管道和接头均为不锈钢材质；
（2） 高压软管材质内层POM+外层PA；两端接头不锈钢；
（3） 高压截止阀为不锈钢阀体。
9、相关说明及配置清单：
1、换向机构为独立的，有着使用寿命长，性能稳定的优势，即使使用时间长了维修更换也方便
2、所有阀的执行动作件都是纯合金的，有着耐高压射流、耐磨、耐冲击的优点
3、所有阀件都是活动合体式的，长期使用需修理时，不用全部更换，只要换阀芯阀座即可，
4、整台设备所有的密封圈都是德国进口密封圈，保证经久耐用
5、增压泵头里面高压承载件是合金的，扶正环为整体锡青铜，经久耐用。
6、设备内部高压管路全部是不锈钢镜面厚壁管，保证安全可靠。
（2）配置清单
序号 | 产品名称 | 规格型号 | 配件品牌 | 备注 |
1 | 低压泵 | 1:51-35MPa | 自主生产 | |
2 | 高压泵 | 1:277-220MPa | 自主生产 | |
3 | 吸水阀 | 自主生产 | ||
4 | 单向阀 | 自主生产 | ||
5 | 低压泵开关阀 | 1/2-15 | 力牌 | 铜球阀 |
高压泵开关阀 | 1/2-15 | 力牌 | 铜球阀 | |
6 | 超高压气动截止阀 | 250-5 | 自主生产 | 保压用 |
7 | 超高压气动截止阀 | 250-5 | 自主生产 | 泄压用 |
8 | 调压阀 | 4000-06 | 山耐斯 | |
9 | 油雾器 | 4000-06 | 山耐斯 | |
10 | 过滤器 | 4000-06 | 山耐斯 | |
11 | 超高压软管 | HX5-4PS-10M | ||
12 | 空气管线 | 1/2 | 不锈钢镜面管 | |
13 | 高压硬管 | 12*4 | 不锈钢亮光管 | |
14 | 主机壳体 | 碳钢喷塑 | ||
15 | 水箱 | |||
16 | 输出压力表 | 0-250MPa | 上海朝晖 | 不锈钢，1.6级 |
17 | 气源压力表 | 0-1.6MPa | 1.6级 |
注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。
标红6和7是单独配置，默认标准配置是两套手动截止阀。

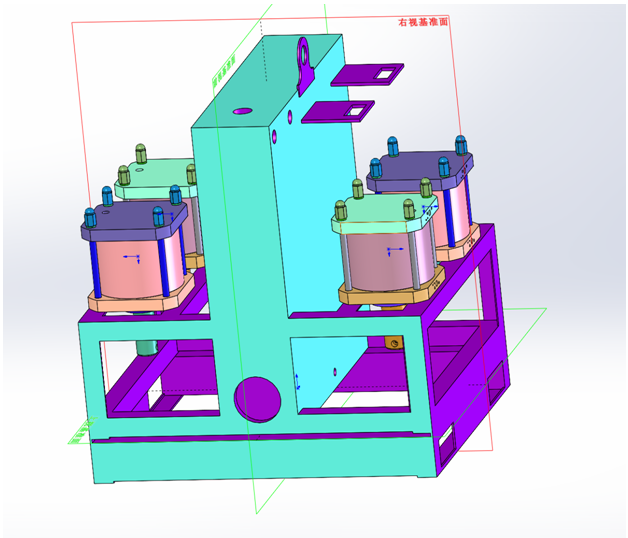

四个泵头分布图，图纸仅供参考具体请以实物为准
三、 关键技术要求
1）两个气液比为1：51的气动泵并联，输出压力35MPa, 排量102mL/冲程，吸油口1”，独立气源控制；
2）两个气液比为1：277的气动泵并联，工作压力可达140MPa。该气泵与低压气动泵串联，起到增压的作用，独立气源控制；
3）2个超高压气控截止阀，工作压力可达140MPa。1个用来泄去系统的压力，另一个用来保持压力。
4）一个OD150的抗震压力表显示系统输出压力，量程为0～250MPa (0～35000PSI)；
5）高低压气动泵分别带有单向阀。
6）气源调定压力：0.7-1MPa;
7）系统工作压力≥140MPa (20300PSI)
8）附带水箱容积≥120L，水箱有4”清洗孔、加水口、泄油孔及油位计，材质为碳钢喷塑；
9）一套1寸主气源管汇，包括截止阀、调压阀、空气过滤器及油雾器及2个OD60的压力表，分别用来显示：气源压力量程0～1.6MPa (0～232PSI)；泵组供气压力 量程0～1.6MPa (0～232PSI)，分控制管线为1/2管线到泵头，四个泵头独立球阀控制，
