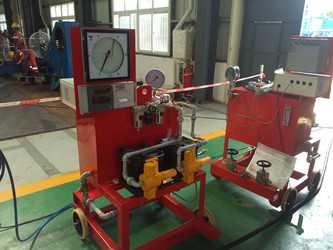

专业生产气动试压泵可配置试压泵曲线记录仪采集数据,我试压泵厂家拥有15年的研发制造生产经验。可以专业定制不同压力流量的气动试压泵,气动打压泵是根据气动试压装置的工作原理研制而成的一种试压泵。它是使用压缩空气为动力源,以气动泵为压力源,输出液压力与气源压力成比例。通过对气源压力的调整,便能得到相应的液压力。当气压力与液压力平衡时,气动泵便停止充压,输出液压力也就稳定在预调的压力上,通过控制进气量大小,从而控制升压速度。因而具有防爆、输山压力可调、升压速度可控、体积小、重量轻、操作简单、性能可靠、适用范同广等特点。它特别适用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。 气动试压泵主要用于石油化工工程的防喷器、阀门、管道、锅炉等一切承压容器进行液体试压检测。(泵可作防喷器控制系统中压力源)。 气动试压泵是我公司根据从国外引进的气动试压装置的工作原理,结合我国的实际情况研制而成的一种新型试压装置。
气动打压泵是打压泵的气液增压泵水压试验设备,能够满足钻井防喷器、采油(气)树和井口装置、节流和压井管汇等产品的出厂检验,并同时能够满足上述产品的功能试验。设备遵循标准和要求。
试验标准
1、SY/T5053.1~2000防喷器及控制装置;
2、SY/T5127~2002井口装置和采油树规范;
3、API Spec 16A/ISO 13533钻通设备规范
4、API Spec 16C节流和压井管汇;
5、API Spec 6A/ISO 10423采油树和井口装置;
6、公共安全行业标准及公安部对安全防范工程管理要求。
气动试压泵设备特点
1、采用水或油作为试压介质,可以实现35MPa-280MPa之间不同压力等级的水压试验。

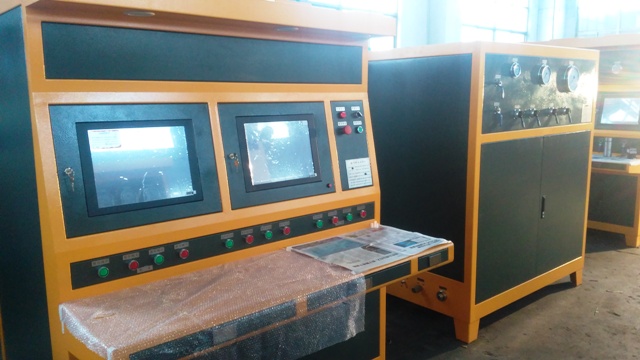

2、整个试验过程全部电脑自动控制,所有的试验设定和操作都可在自动控制台完成,也可以手动远程单独控制各个阀门,实现全方位试压的无人现场。
3、计算机自动生成压力、时间曲线,实时显示,并将各种数据存储,随时可打印出中英文检验报告。
4、对试验对象全方位监控,全过程录像数据压缩存盘。
5、计算机自动卸压和手动卸压双重卸压装置,更加安全可靠。
6、整套设备技术成熟,国内多家公司已经安全使用多年。
7、试压泵控制系统设备核心部件气体增压泵和高压阀门、管道全部为美国进口产品,安全可靠。
8、电气控制部分遵循电器行业标准,采用知名品牌工控计算机和数据采集卡,控制性能稳定,数据真实可靠。
试压泵数显记录仪压力采集系统技术参数:
数显记录仪五寸(彩屏),AC220V电源,接入压力传感器信号;
采集的压力数据可通过U盘导出导入计算机,也可直连电脑通过计算机上位机软件读取数据;
微型打印机(针式);
试压泵压力传感器:200MPa(随气动手压泵压力而定)精度为满量程FS0.1%,DC24V,4-20MA;
仪表工具箱:安装记录仪与打印机等,标配;
便携式机箱:安放仪表工具箱及备件;
仪表电源线:一套;
压力信号线:一套;
8G高速U盘:一个;
计算机上位机管理软件:光盘一张。
记录仪压力采集系统具有以下功能:
1、在压力试验过程中,可以显示实时压力数值和实时压力曲线,自动记录压力值及升压保压过程的曲线变化并存储与打印到微型打印机,或通过U盘导出数据到计算机等功能。
2、数显记录仪压力采集系统可随时通过数据线直连到计算机(笔记本电脑)上,通过计算机后台软件实时观察试验情况及压力数值和压力曲线,并可通过计算机导入数据随时打印试验报表,试验报表格式电子档可任意随时编辑。 计算机(笔记本电脑)由客户自行提供。
3、远程控制:便携式记录仪压力采集系统通过压力传感器数据线与试压泵相连,可以进行延长,从而实现远程控制、安全试压的目的!
气动试压泵常规产品参数表
试压泵型号 | 气动泵配备 | 气源调定 压力(MPa) | 额定工作压力 (MPa) | 自动记录 打印仪 | 重量(Kg) |
QY160 | 1:51 1台 1:236 1台 | 0.7 | 32 160 | 无 | 150 |
QY160J | 1:51 1台 1:236 1台 | 0.7 | 32 160 | 1台 | 150 |
QY160AJ | 1:51 2台 1:236 2台 | 0.7 | 32 160 | 1台 | 215 |
