电动试压泵4DSYB型
作者:思凯达 添加时间:2023-09-18点击量:

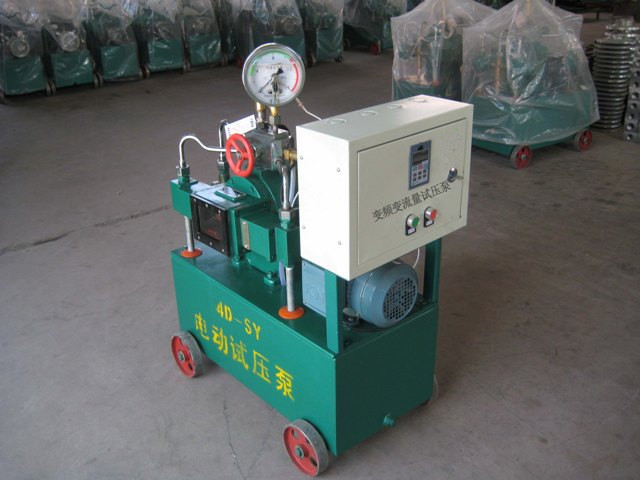

  • 电动试压泵4DSYB型图片1

4D-SYB型电动试压泵是由试压泵厂家按照机械工业部通用机械研究所试压泵联合设计组设计的新系列产品,它具备了旧式产品的“三化”程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点,并在此基础上增加了传动装置和十字转换,使本系列产品的综合值全面达到要求,各种性能稳定可靠,使用方便,同时达到了节能省电的效果。在产品结构方面选用了封闭式水箱,降低了整机高度,使外形紧凑美观。

电动试压泵

二、用  途

4D-SYB型电动试压泵主要是试压泵厂家生产,使用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验,予应力加工新工艺和试验室中获得液体高压源的设备。该产品系按5°—60℃的清水,乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的,凡在额定压力排出以下,可进行任意数值的压力试验,该产品的工作环境温度:5°—60℃。

三、打压泵技术参数

本系列试压泵共有八种型号,基本参数如表1:

表1

试压泵型号

额定排出压力MPa

流量L/h

高压柱塞直径mm

往复

次数

配套电机功率KW

外形尺寸

长×宽×高mm

重量kg

高压时

4D-SYB/6.3

6.3

320

32

51

1.1

815×480×1055

215

4D-SYB/10

10.

200

25

4D-SYB/16

16.

126

20

4D-SYB/25

25.

80

16

4D-SYB/40

40.

60

14

1.5

840×480×1055

4D-SYB/63

63.

44

12

4D-SYB/80

80.

30

10

4D-SYB/1.6

1.6

740

45

缸数:4

柱塞行程40mm

每分钟往复次数:51

选用试压泵时,应根据所需的试验压力来选择泵的额定排出压力。亦应兼顾到流量要求。

四、电动打压泵主要结构和工作原理

产品结构及原理图

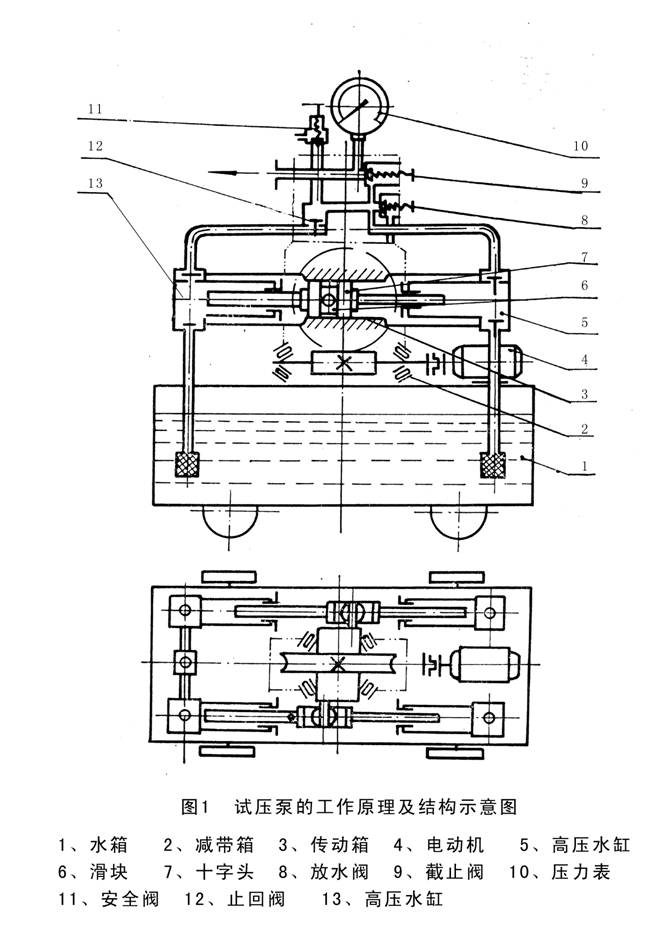

该产品为卧式四缸对称配置的往复泵。由电动机、减速箱、传动箱、水缸、集水器、平安阀及水箱等主要部件组成。示意图如图1所示。

泵装在水箱盖上,水箱下有四个滚轮,使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱系蜗杆、蜗轮传动,速比为2:55。蜗轮轴两端有互成

180°的偏心轴,通过两侧传动箱内的滑动机构,将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动,实现泵的交替吸入和排出过程。

在柱塞的往复作用下,四只水缸内的工作容积形成周期变化。当柱塞为吸入行程时,出水阀关闭,随水缸工作容积的增大,缸内形成真空,水箱内的工作介质在大气压力的作用下,通过滤网、进水管、顶开进水阀进入缸体内。当柱塞为排出行程时,进水阀关闭,出水阀被迫开启,柱塞将工作介质通过出水阀输入集水器,输送到被试容器内,直至达到某一预定的试验压力,实现试压的目的。

集水器:集水器是泵的控制枢纽,起控制、测量和保护作用。集水器内设有截止阀、平安阀、放水阀及连接输出接管的工作接头,其上装有压力表。

止回阀:止回阀是高、低压缸间的通断阀,可以避免低压水缸承受高压。

平安阀:平安阀是本泵液力端的过载保护装置。

当泵的实际排出压力≤25MPa该阀的起跳压力为压力表的大数值应相当于泵额定压力的1.2-1.5倍。额定排出压力的1.1-1.15倍;当泵实际排出压力≥25MPa时,为额定压力的1.15-1.25倍时,即应释放工作介质,使泵不致过载,起到保护作用。

压力表:集水器上装有压力表,当被试容器达到试验压力,停机及关闭截止阀后,压力表仍指示试验压力,压力表的大数值应相当于泵额定压力的1.2-1.5倍。

电动试压泵


五、电动试压泵的使用方法

1、电动试压泵开箱后的安装

(1)安装滚轮。将四只滚轮套装在轮轴上(垫圈20在滚轮两侧),穿好开口销。

(2)安装平安阀。拧去集水器上包装的螺塞,将平安阀装在集水器的平安阀接头M14×1.5—5H孔内(注意加铜垫圈6)。

(3)安装压力表。压力表拧入旁边的压力表接头螺母,使表面朝向便于观察的方向,压力表的大数值应相当于泵额定压力的1.2-1.5倍。

2、使用方法

(1)使用前的准备工作:

①减速箱内加足润滑油,使油面达到油标上限值或稍低位置。润滑油为黑色齿轮油(SYB1103-62S)。

②两侧传动箱经加油标牌注入30号机械油(GB443-64),油面应略高于十字头下部导轨面,长期连续使用应注意补充。

③检查各紧固螺栓有无松动现象。

将被试容器管路与集水器的工作接头连接好。

(2)电动试压泵使用中应注意事项:

①减速箱中油温高不应超过80℃。

②工作中如发现泵或其他部分有明显渗漏现象,应及时排除。

③如被试容器的容积很小,升压太快时,可将多个被试容联接在一起试压,或微开放水阀,降低升压速度。

④在升压过程中,若压力表指针摆动太大,说明用户的被试压件容积太小,此时在系统中接上一个有足够容量的压力容器(应符合相关标准)或其它相应的蓄能装置。

⑤若被试压件容积较大,可先连续运转升压,待接近试验压力时再点动升压。操作过程中应密切注意系统压力,避免意外超压。

⑥若不慎意外超压,可打开放水阀,卸除部分压力后重新升压。

(3)使用操作步骤

① 开启放水阀。

②启动电机,在常压下运转5分钟,检查泵的运转是否正常。若无异常响声及阻滞现象,吸、排情况正常且泵排出的工作介质无明显波动,即可关闭放水阀,启动本泵试压。

③当泵的排出压力达到或接近要求压力值时,即应停机。

(4)试压泵的联接尺寸:

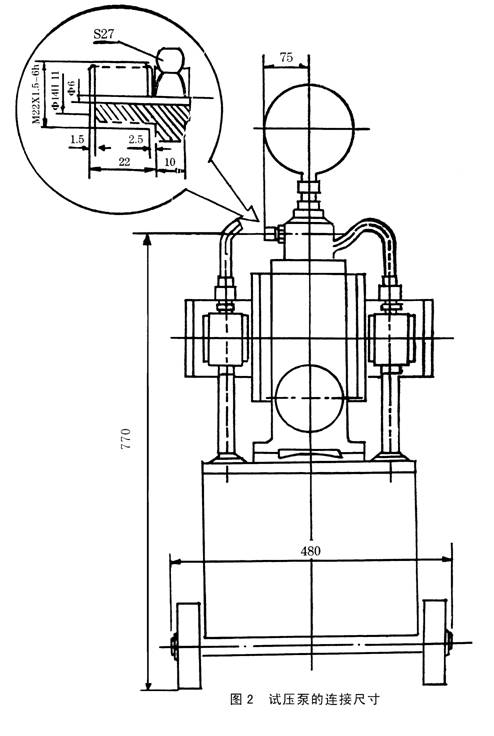

在电动打压泵的集水器中心线上,离地高度770毫米处,装有工作接头,有关尺寸如图2,请用户按此尺寸安排联接管路。

电动试压泵


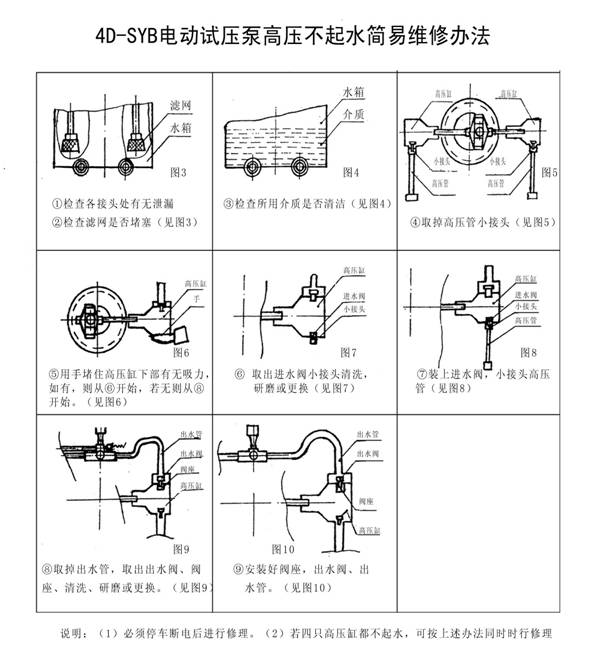

六、试压泵厂家提醒一般故障及排除方法

试压中如发现故障,应先排除泵以外(被试器件、管路系统等泄露)故障,再检查泵的故障并排除。

电动试压泵


试压泵故障现象

原因

排除方法

试压泵的压力上升太慢或不上升

1、放水阀未关严。

2、过滤网堵塞或接头渗漏。

3、柱塞密封圈松动或损坏。

4、进、出水阀搁死。

5、进、出水阀不密封。

1、关紧或重新配研。

2、清洗或去除污物拧紧接头。

3、调整压紧螺套或换密封圈。

4、拆下检查、清洗或重新研磨。

5、重新研磨或替换。

试压泵的压力上升不均匀

1、有一缸进、出水阀搁死。

2、有一缸进、出水阀密封不良。

3、有一缸密封圈松动或损坏。

1、根据柱塞运动方向,表针摆动, , 情况及响声判定故障缸,拆下清理或配研。

2、同上法判定故障缸。将阀拆下重新研磨或替换。

3、同上法及观察缸座泄水孔漏水情况判定故障缸,调整压紧螺套或换密封圈。

试压泵的保压时间太短或达不到额定排出压力

1、平安阀渗漏。

2、集水器内止回阀或各水缸的出水阀渗漏。

3、接头处渗漏。

1、调整弹簧松紧或清洗密封面或重新研磨阀线。

2、重新研磨或换阀与阀座。

3、拧紧接头或换密封垫圈。

减速箱温度太高

1、润滑油粘度低或太脏。

2、轴承装配太紧。

3、蜗轮副啮合间隙太小。

4、平安阀动作不灵或泵负荷太重。

5、电动机同心度不好。

1、调整润滑油数量或换润滑油。

2、调整轴向间隙。

3、检查接触面斑痕,重新装配和调整蜗轮位置。

4、防止超载运行或检修平安阀。

5、重新安装,调整电机轴线位置。

电动机负荷超载

1、泵超负荷运行。

2、各处润滑不良。

3、电源电压太低

4、柱塞密封圈太紧。

1、避免超负荷运行。

2、补充或换润滑油。

3、提高电源电压。

4、适当放松压紧螺套。

七、试压泵的维护和保养

1、电动试压泵外表、减速箱和传动箱内的润滑油及水箱中的试压介质保护清洁,不允许有污物和其他杂物。

2、初次用的润滑油工作56小时后应当替换。以后每工作500小时换一次。

3、长期停用的泵,其内部应进行防锈处理。先把试压介质排净。并抽灌一次防锈油,外露零件外表应涂防锈油。

4、经常注意电动试压泵的蜗轮轴向间隙:蜗杆为0.04-0.07mm,蜗轮为0.05-0.10mm。如不符合此值,需调整通盖、闷盖纸垫或侧盖纸垫。

5、在环境温度0℃以下使用,工作介质为水时应添加防冻剂。建议采用变性酒精为防冻剂。配比例于表2。

环境温度℃

90°变性酒精%

清水%

0—-10

33

67

-10—-20

45

55

-20—-30

54

46

-30—-40

70

30


八、试压泵随机供应文件及备件

打压泵使用说明书1份

电动试压泵合格证1份

装箱单本文

压力表1.5级1块

备件1套

试压泵备件一览表

序号

名称

规格

件数

所属配件

1

铜垫圈

Φ22×Φ16

8个

高压缸阀座

2

O型圈

Φ10×1.9

2个

压力表接头

3

O型圈

Φ14×2.4

5个

集水器

4

O型圈

Φ22×2.4

5个

出水接头

5

O型圈

Φ35×3.1

1个

平安阀接头

6

V型圈

Φ10×Φ24

4个

截止阀

7

V型圈

Φ65×Φ45

12个

高压缸

8

弹  簧

1.8×14×51

1个

平安
