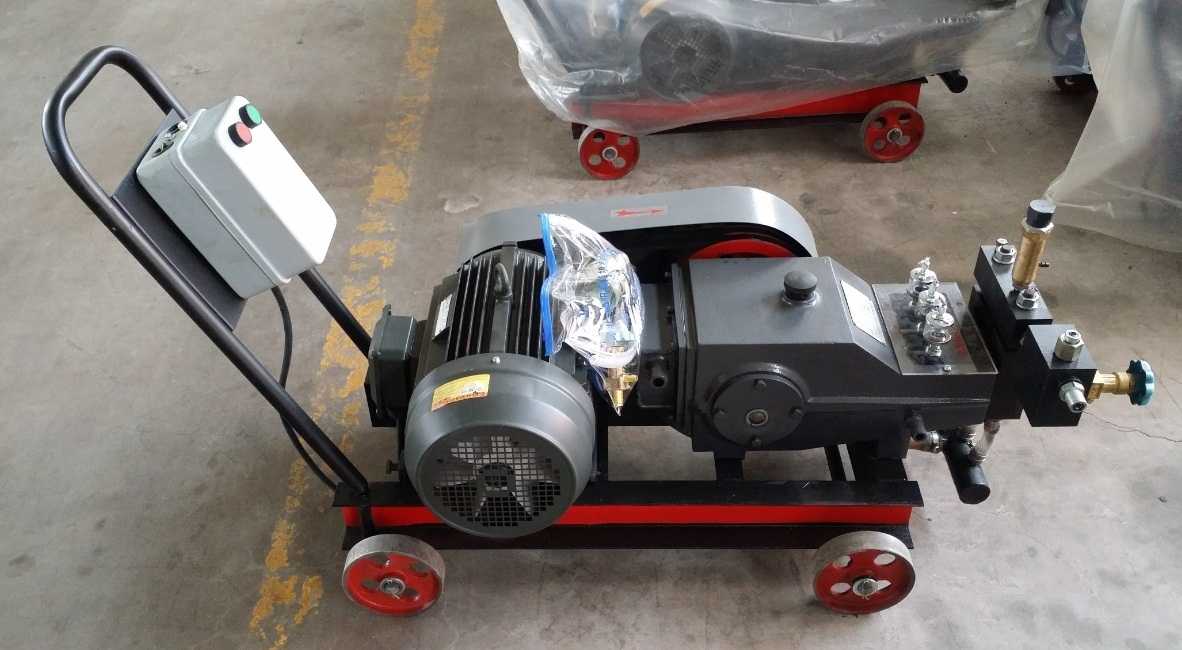

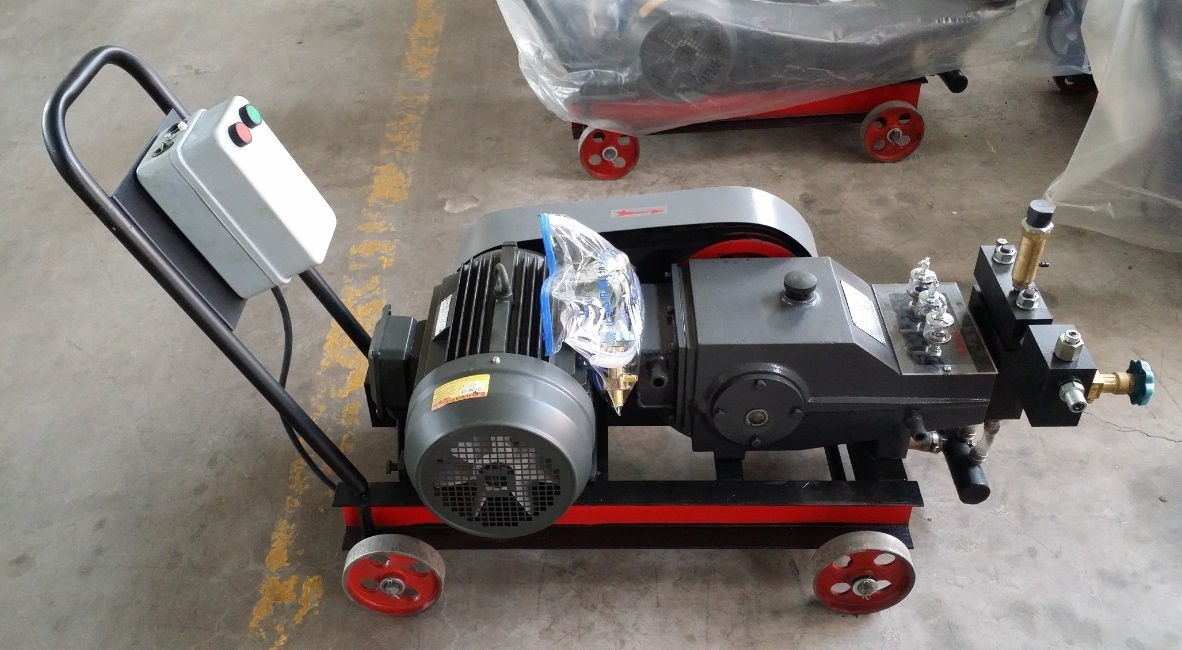

3DSY750系列电动试压泵是由试压泵厂家研发生产的专业替代目前现行二缸、四缸电动试压泵的换代产品。
该试压泵具有体积小、结构紧凑、运行平稳、可靠、功能完备、流量大、效率高等特点,而且适用范围广、
配套性强、操作简单。
二、试压泵的用途
本试压泵可用于各类压力容器、锅炉、管件等一切需作压力爆破试验和强度试验的场所,根据需要可锁定试验压力值,并能进行自动保压。泵的输送介质一般为常温清水,也可使用乳化液、防锈水及粘度与水相近的中性油品。配上清洗附件,该机还可作为清洗机使用。
三、电动试压泵技术参数
试压泵型号 | 3DSY 1150/15 | 3DSY 1000/25 | 3DSY 750/31.5 | 3DSY 600/40 | 3DSY 400/60 | 3DSY 300/70 | 3DSY 227/100 | |
额定压力(MPa) | 15 | 25 | 31.5 | 40 | 60 | 70 | 100 | |
额定流量(L/h) | 1150 | 1000 | 750 | 600 | 400 | 300 | 227 | |
柱塞直径(mm) | Ф20 | Ф18 | Ф16 | Ф14 | Ф12 | Ф10 | 10 | |
柱塞行程(mm) | 32 | 32 | ||||||
往复次数(min-1) | 750 | 568 | ||||||
电机转速(rpm) | 1440 | 960 | ||||||
电机功率(KW) | 7.5 | 5.5 | ||||||
试压附件配置 | 配ZXF-00止回泄压阀、YF-31.5溢流阀 | 配ZXF-00止回泄压阀 | ||||||
四、电动试压泵主要结构及工作原理
本机主要由高压试压泵、溢流阀(40Mpa以上规格无此部件)、止回泄压阀、高压软管等组成。
1、高压试压泵:本泵为卧式三柱塞泵,由电动机驱动,分为动力端和液力端。
(1)动力端:(如图1)由皮带轮、曲轴、连杆等组成。电机通过皮带轮传动并减速,带动曲轴旋转由曲轴连杆机构将旋转运动转换为直线往复运动,带动柱塞往复运动。
(2)液力端:(如图2)由柱塞副、缸体、泵头、进出水阀组、安全阀等组成。连杆带动柱塞往复运动,使缸体内容积周期变化,当柱塞为吸入行程时,出水阀关闭,工作介质在大气压下顶开进水阀进入缸体内;在排出行程时,进水阀关闭,柱塞将工作介质通过出水阀并经泵头排出。该过程周期性重复进行,从而完成泵将工作介质吸入并排出的功能。
2、电动打压泵溢流阀(如图3)用于调节泵的输出压力及恒定系统压力。
顺时针旋转调节螺母,泵的输出压力升高,反之,则输出压力降低。当进行保压试验时,当系统压力达到设定压力值后,应反时针旋转调节螺母将溢流阀全部打开,以卸除泵的排出压力。
当用户需要恒压输出时,只需将压力调到设定值并锁紧锁紧螺母即可。
3、电动试压泵止回泄压阀(如图4)用于自动截断保压及卸除系统压力。、
保压试验结束后,打开泄压阀手轮,即可卸除系统压力。在升压过程中,若误操作使系统压力高于应设定值,可适当打开泄压阀手轮,卸除部分压力后重新升压。
在该阀上装有压力表,在升压过程及保压过程中均显示试压管路压力。
五、打压泵安装及使用方法
1、安装
(1)安装好扶手。
(2)安装好电机起动器及电源线路。(见图6)
(3)安装好止回泄压阀(该件出厂时由主机拆下单独包装)。安装位置见图5,该件由反顺螺母与溢流阀三通出口(40MPa以上规格直接与泵头出口)连接,连接处应用紫铜垫进行密封。
(4)安装好压力表。
(5)用高压软管将试压管路与止回泄压阀进行连接,连接处应用紫铜垫进行密封。
(6)装好进水管路。
2、电动打压泵使用方法
(1)使用前的准备工作
a.传动箱内加足润滑油,使油面达到油位指示线位置,润滑油为N46号机械油(或40#机械油)。
b.检查各螺纹连接处有无松动。
c.检查电机及启动器绝缘部分是否符合电器规程要求。为安全用电,整机必须可靠接地。
d.设置一清洁的贮水器并保证足够的水源供应。将进水管滤网放入贮水器中,注意滤网不得露出水面。
(2)操作过程
A.31.5MPa以下规格(带溢流阀)的操作
a.打开泄压阀手轮及溢流阀调节螺母。
b.启动电机,在常压下运转5分钟,检查泵的运转是否正常。若无异常声响,且泵的排出介质无明显波动,此时可进行升压操作。
c.关闭泄压阀手轮,缓慢调节溢流阀使系统压力缓慢上升,达到试验压力后,松开溢流阀调节螺母以卸除泵的排出压力,随后停机(若用户需要,可不停机),此时,试压管路处于自动保压状态。
d.试压结束后,打开泄压阀手轮,卸除试压管路压力。
e.若用于恒压输出介质时,应关闭泄压阀手轮,调节溢流阀达到试验压力,并锁紧锁紧螺母即可。
B.40MPa以上规格(不带溢流阀)的操作
a.打开泄压阀手轮。
b.启动电机,在常压下运转5分钟,检查泵的运转是否正常。若无异常声响,且泵的排出介质无明显波动,此时可进行升压操作。
c.停机,关闭泄压阀手轮,点动电机升压达试验压力并停机,此时,试压管路处于自动保压状态。
d.试压结束后,打开泄压阀手轮,卸除试压管路及泵内的压力。
(3)使用过程中的注意事项
A.对于31.5MPa以下规格(带溢流阀)
a.在升压过程中,若压力表指针摆动太大,说明用户的被试压件容积太小,此时在系统中接上一个有足够容量的压力容器(应符合相关国家标准)或其它相应的蓄能装置.
b.可采用预调压力点动升压的办法进行升压。
c.若不慎意外超压,可打开泄压阀手轮,卸除部分压力后重新升压。
d.试验压力不得超过泵的额定工作压力。
B.对于40MPa以上规格(不带溢流阀)
a.若被试压件容积较大,可先连续运转升压,待接近试验压力时再点动升压。操作过程中应密切注意系统压力,避免意外超压。、
b.若不慎意外超压,可打开试压泵泄压阀手轮,卸除部分压力后重新升压。
c.试验压力不得超过试压泵的额定工作压力。
六、打压泵一般故障及排除方法
故障现象 | 产生原因 | 排除方法 |
1、试压泵电机不能启动 | 电源断电或线路故障 | 检查电源供电状况及线路 |
2、电动试压泵 的流量不足及压力波动过大 | 1、吸入高度过度 2、滤网堵塞 3、进水管漏气或进水管联接处密封不良 4、某一缸或两缸的进出水阀卡滞或失效 | 1、提高进液面高度 2、清除滤网堵塞物 3、更换进水紧固联接处 4、检修研磨或更换阀组 |
3、试压泵控制系统压力上不去 | 1、柱塞密封副泄漏量过大 2、安全阀泄漏 3、泄压阀失效,关闭不严 4、压力表损坏 | 1、调整压紧螺套,经多次调节余量后,应更换新的密封填料 2、重新调整或更换安全阀阀芯、阀座 3、更换泄压阀芯、阀座 4、更换压力表 |
4、溢流阀不能升压,同时其溢流量不能关闭 | 1、弹簧失效 2、溢流阀芯失效 | 1、更换弹簧 2、更换溢流阀阀芯、阀座 |
5、停机后不能保压(排除被试压件的原因) | 1、止回阀组失效 2、泄压阀组失效 3、止回泄压阀内O型密封圈损坏 | 1、研磨修理止回阀芯、阀座或更换 2、研磨修理泄压阀芯、阀座或更换 3、更换相应O型密封圈 |
6、试压泵运行时内有金属撞击声 | 1、连杆、十字头等传动件磨损间隙过大 2、轴承压盖间隙调整不合适 3、轴承失效 | 1、检修或更换 2、调整轴承压盖间隙 3、更换轴承 |
7、传动箱内温升过高 | 1、润滑油过多或不足 2、润滑油被污染或变质 3、润滑油不符合要求 | 1、放出多余润滑油或加够润滑油,使油位保持油标中间位置 2、更换润滑油 3、使用合理润滑油 |
七、电动打压泵的维护和保养
1、曲轴的润滑油及试压介质均应保持清洁,避免杂质污染。
2、新机第一次使用的润滑油工作40小时后应进行更换,第二次更换时间为80小时,以后每200小时左右更换一次,同时应清洗油池。
3、使用过程中应随时检查各联接处紧固件是否松动,如有松动应立即紧固。
4、在冬季结冰地区使用,用后应将电动试压泵内及内存水排尽。
5、该机长期不用时,应进行防锈处理,先将余水排尽,再吸灌一次防锈油或防锈水,未涂漆的零件表面应涂机油防锈。
6、试压泵工作500—600小时,应检查主要零部件,如连杆、十字头、密封、阀组、柱塞等,必要时更换新的零部件。
八、3D-SY750-ZX装箱单
序号 | 代号 | 名称及规格 | 单位 | 数量 | 备注 | |||
1 | 主机 | 台 | 1 | |||||
2 | ZXF-00 | 止回泄压阀 | 台 | 1 | 主机拆下 | |||
3 | GB1226-86 | 压力表 Y=150 1.5级 | 0-25MPa | 只 | 1 | 用于1150/15 | ||
0-60MPa | 用于1000/25、750/31.5 600/40 | |||||||
0-100MPa | 用于400/60、300/70 | |||||||
4 | 高压软管(2m) 接头螺纹 M22×1.5 | P=40MPa | 根 | 1 | 用于1150/15、1000/25、600/40、750/31.5 | |||
P=70MPa | 用于400/60、300/70 | |||||||
5 | GB1187-74 | 输水胶管Ф25×2000 | 根 | 1 | 主机拆下(附滤网) | |||
6 | 3D-SY750.3-9 | 扶手 | 件 | 1 | 主机拆下(附螺母M20×1、垫圈20各2件) | |||
7 | QC36-10TA | 电磁启动器 | 只 | 1 | 与扶手组合 | |||
8 | YZW | 电缆4×4×500 | 根 | 1 | ||||
9 | 3D-SY750-SM | 使用说明书 | 本 | 1 | ||||
10 | 合格证明书 | 份 | 1 | |||||
11 | 3D-SY750-ZX | 装箱单 | 份 | 1 | ||||
以下为随机工具 | ||||||||
1 | 3D-SY750 14.4-1 | 扳提手 | 件 | 1 | 用于扳紧螺套、压紧螺母,提取出水阀座 | |||
2 | GB5356-85 | 内六角板手5 | 件 | 1 | 油封套装拆 | |||
以下为备件 | ||||||||
一、主机部分 | ||||||||
1 | 3D-SY750.1-20 | 轴瓦 | 付 | 3 | ||||
2 | 3D-SY750.5-4 | 进出水阀座 | 件 | 3 | ||||
3 | 3D-SY500.2-17 | 阀 | 件 | 3 | ||||
1 | 3D-SY750.5-8 | 填料密封圈 | 件 | 9 | ||||
2 | GB1235-76 | O型密封圈22×2.4 | 件 | 11 | ||||
3 | 30×3.1 | 件 | 6 | |||||
4 | 50×3.5 | 件 | 3 | |||||
5 | HG-692-67 | 油封PD40×65×12 | 件 | 1 | ||||
6 | SY05-09 | 垫圈6 | 件 | 1 | ||||
7 | ||||||||
二、溢流阀部分 | ||||||||
1 | YF31.5-7 | 阀芯 | 件 | 2 | ||||
2 | YF31.5-8 | 阀座 | 件 | 2 | ||||
3 | 垫圈22 | 件 | 1 | |||||
4 | GB1235-76 | O形密封圈10×1.9 | 件 | 1 | ||||
5 | 20×2.4 | 件 | 3 | |||||
三、止回泄压阀部分 | ||||||||
1 | 3D-SY500.2-17 | 阀 | 件 | 1 | ||||
2 | ZXF-2 | 止回阀座 | 件 | 1 | ||||
3 | ZXF-4 | 泄压阀座 | 件 | 1 | ||||
4 | ZXF-5 | 泄压阀芯 | 件 | 1 | ||||
5 | SY05-09 | 垫圈6 | 件 | 1 | ||||
6 | 垫圈8 | 件 | 1 | |||||
7 | GB1235-76 | O形密封圈10×1.9 | 件 | 1 |
