一、设备的使用条件:
1、设备可在需方不必增加其它设施的情况下可正常安装使用;
2、环境温度:-5℃~42℃;
3、试验介质: 水或浓度较低的油类;
4、设计耐压:160MPa;
5、测试温度:常温;
6、本系统采用160MPa精度为FS 0.1%的压力传感器;
7、相对空气湿度要求:≤70-90%。
本套设备根据客户技术要求非标制作:
其中试压泵执行标准:
JB/T9089-1999试压泵;
JB/T53194电动试压泵 产品质量分等;
GB-T9234-1997机动往复泵;
GBT 7784-2006 机动往复泵试验方法。
二、单套防喷器压力测试系统配置表:
序号 | 名 称 | 型号/规格 | 单位 | 数 量 | 品牌/厂家 |
1 | 电动试压泵 | 3DSY-160Mpa | 套 | 1 | 思凯达 |
2 | 压力采集系统 | HP-160 | 套 | 1 | 思凯达 |
3 | 压力传感器 | 160Mpa | 个 | 1 | 菲尔斯特 |
4 | 联想商用笔记本 | 14寸 | 台 | 1 | 自备 |
5 | 黑白激光打印机 | LBP-2900(A4) | 台 | 1 | 自备 |
6 | 撬装式野营房 | 3000X1800X1500 | 个 | 1 | 思凯达 |
7 | 不锈钢水箱 | 0.8m³ | 个 | 1 | 思凯达 |
8 | 耐震压力表 | 160Mpa | 个 | 1 | 济南长城仪表厂 |
9 | 注水泵 | 1.5KW | 台 | 1 | 重庆 |
10 | 手动卸荷阀 | MAH | 套 | 1 | MAH |
11 | 高压软管 | 50 | 米 | 1 | 进口 |
12 | 高压单向阀 | 160Mpa | 个 | 2 | MAH |
13 | 柴油机发电机 | 15KW玉柴 | 台 | 1 | 玉柴 |
注:加装一个0.5m³备用水箱

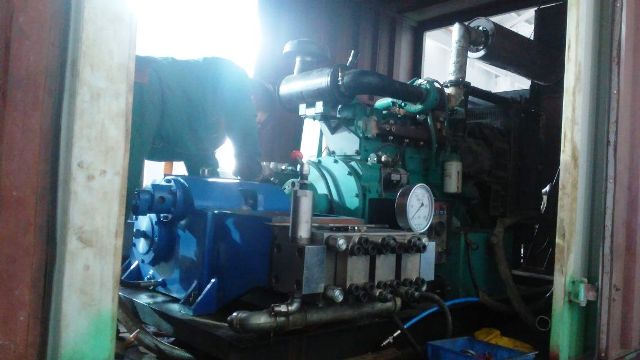

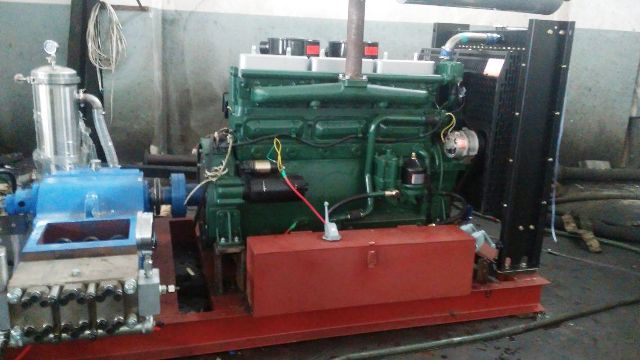

三、试压泵的型号及相关参数:
型 号:3DSY-160Mpa
技术参数及配置:工作压力160Mpa、流量50L/h、功率4Kw防爆电机。高压泵配前置泵及过滤装置,(含进出水管路、检修阀门及排水阀门等)。
四、设备功能及相关服务:
(一)1、数显记录仪压力采集系统可随时通过数据线直连到计算机(笔记本)上,通过计算机后台软件实时观察试验情况及压力数值和压力曲线,并可通过计算机导入数据随时打印试验报表,试验报表格式电子档可任意随时编辑。
2、数显记录仪压力采集系统在试验过程中,可以实时显示压力数值和实时压力曲线,自动记录升压值及升压保压过程的曲线变化并存储与打印历史报表等功能。
