一、设备供货范围:
QY140J气动试压泵,设备数量3台;TBD-P1-2T型手提式机械发条式压力圆图记录仪3台。

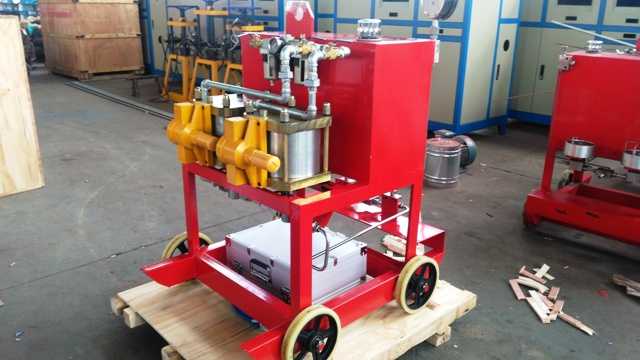

二、QY140J气动试压泵技术要求
1、QY140J气动试压泵及记录仪试压装置为高压柱塞泵,工作缸材质为优质不锈钢,驱动缸材质为超硬铝合金。
2、试压泵配备两台气缸,压缩比分别为1:51和1:236。
3、高压试压泵输出压力要求达到140MPa,低压试压泵输出压力32MPa, 根据需要可锁定试验压力值,并进行自动保压。
4、泵组固定式安装一套浙大中控自动记录仪及微型针式打印机记录试压曲线,并且记录仪具有数显功能,数显部分工作电压110V-220V,50Hz。
5、系统传感器为150MPa,精度为千分之一压力传感器,压力表量程160MPa。
6、气动泵进气口带油雾三联件,气源压力要求90PSI~120PSI,气源接口为1in 316不锈钢快速接头,每台设备配套提供气管线30米(共90米)。
7、试压泵输出流量:单泵大于10升/分钟。
8、气动试压泵为移动式结构,在工作状态应有固定及平衡装置,能满足运输的需要。试压泵装置配备手推装置,底部有轮子,顶部有吊耳。
9、各压力泵有独立的控制开关,运行工作速度方便可调,且能够完全切断压力泵的工作气源。低端压力泵独立工作时,可通过高端压力泵的通路输出压力,各压力泵输出端均设有单向阀,各输出口装有截止阀,防止压力回返。高压管路中的单向阀及截止阀应能方便更换。
10、气动试压泵设有备用水箱,进出水口应与水源接口连接。
11、中控自动记录仪及微型针式打印机固定安装在泵组上,气动试压泵设有手提式机械记录仪的工作安放位置,机械记录仪可拆可装,记录仪与压力传感器的接口相互匹配,连接方便可靠。每台设备配压力、数据接口堵头。
12、高压出口处接口尺寸:要求QY140J气动试压泵与TBD-P1-2T型手提式机械发条式压力圆图记录仪相连接部分配置匹配的接头,出口设置为3/8in NPT接口,系统耐压等级140 MPa,每台设备配套提供配套耐高压钢丝绳编制管线30米试压管线(共90米)及各连接处的接头,配10米机械记录仪传压管线(共30米)。
三、TBD-P1-2T型手提式机械发条式压力圆图记录仪技术要求
1、TBD-P1-2T型手提式机械发条式压力圆图记录仪量程200MPa,大圆图纸直径305mm(12")。
2、记录仪主体结构材质为316不锈钢螺旋管感压元件,记录静态压力,引压软管连接,316不锈钢手提仪表箱。
3、机械记录仪精度等级:指示精度±0.5%,记录精度±1%,控制精度±0.5%。
4、设定范围:0~100%(两组)
5、行程时间:≤5S
6、记录走纸速度:24 小时/周
7、防爆等级EX II 2G IIC T3。
8、、每台机械师记录仪配记录笔5支,圆盘记录纸100张。
四、其它要求
1、供货方需提设备焊点、吊点第三方探伤报告,防爆证书,出具压力仪表及耐高压元件出厂合格证,出具整套系统第三方检测报告。
2、试压泵需要配好不锈钢铭牌,铭牌内容及规格按照我公司统一标准制作;
注:空间不够可另建附页。
