超高压250MPa试压泵综合水压测试系统技术方案

超高压250MPa试压泵综合水压测试系统技术方案

5、设计耐压:油压 电动试压泵200MPa，水压250MPa；

一、电动试压泵设备的使用条件：

6、本系统油压采用200MPa高压电动试压泵与一个试压泵压力控制阀组箱分体式控制；

本系统水压采用250MPa高压电动试压泵与2个试压泵压力控制阀组箱分体式控制；

7、本系统水压采用3D-SY180/250MPa型高压电动试压泵为动力源，15KW变频电机；

本系统油压采用4D-SY54/200MPa型高压电动试压泵为动力源，7.5KW变频电机；

8、本系统试压泵压力控制阀组采用高压单向阀、截止阀及两个高压气控阀作为保泄压阀组；

9、测试温度：根据实际使用环境及介质温度；

10、压力测量精度：本系统采用精准度为满量程FS0.25的250MPa压力传感器和250MPa压力表（标配）；

11、为降低压力测试中的误差，本系统100MPa以下压力测试时采用100MPa精度为FS0.25%的压力传感器；为降低压力测试中传感器与压力表精度误差，本系统采用100MPa传感器压力测试时，同时采用1.6级150圆不锈钢耐震100MPa压力表相互对应；

11、为降低压力测试中的误差，本系统进行105MPa和140MPa压力测试时采用160MPa精度为FS0.25%的压力传感器；为降低压力测试中传感器与压力表精度误差，本系统采用160MPa传感器压力测试时，同时采用1.6级150圆不锈钢耐震160MPa压力表相互对应；

11、为降低压力测试中的误差，本系统进行245MPa压力测试时采用250MPa精度为FS0.25%的压力传感器；为降低压力测试中传感器与压力表精度误差，本系统采用250MPa传感器压力测试时，同时采用1.6级150圆不锈钢耐震250MPa压力表相互对应；

12、本系统的整体控制精度为FS0.3-0.5%；

13、电源：AC380/220V,50Hz；

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、环境温度：5℃~42℃（车间正常工作温度）；

3、被测对象：安全阀；

4、试验介质: 水和32号液压油，如使用环境在零度以下请自行选用防冻介质；

14、相对空气湿度要求：≤70-90%。

本套设备根据客户实际技术要求非标制作：其中参考试压泵执行标准：

JB/T9089-2014试压泵、JB/T6909-2014超高压泵、JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等；

其中高清视频监控系统参考标准：

（1）公共安全行业标准及公安部对安全防范工程管理要求；

（2）GB50198-94  民用闭路电视监控系统工程技术规范；（3）其他有关的国家法令、法规文件。

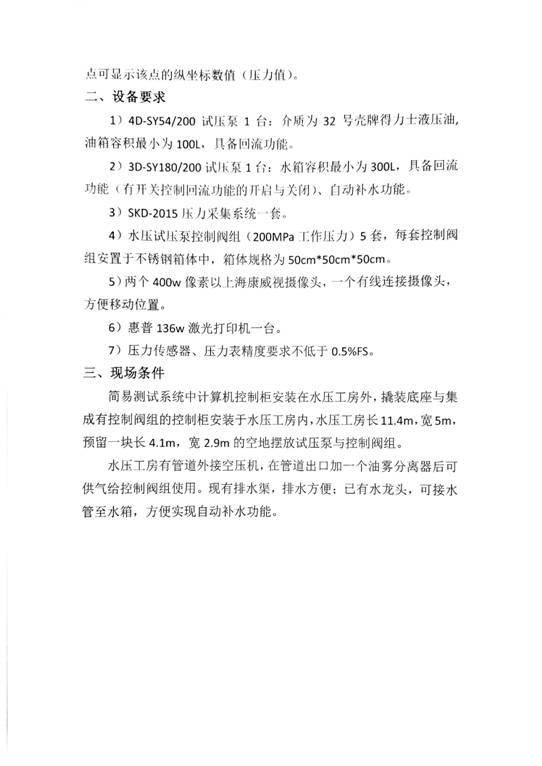

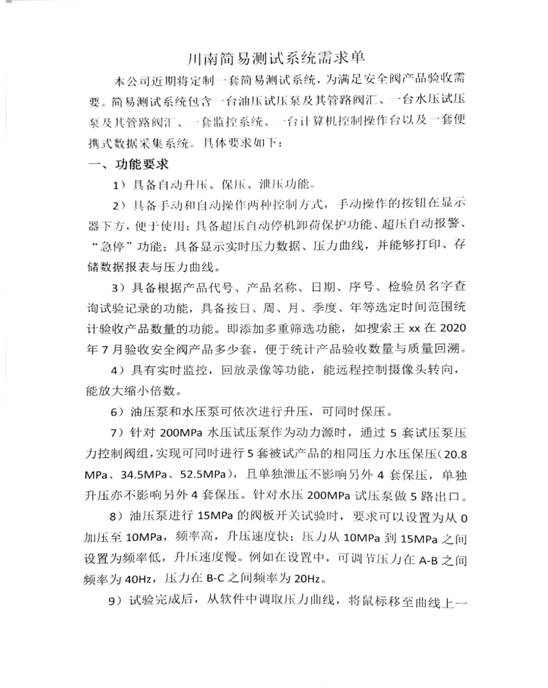

以上为客户技术要求，根据客户技术要求，结合我司做过的类似项目，做技术方案如下：

以上为客户技术要求，根据客户技术要求，结合我司做过的类似项目，做技术方案如下：

三、250MPa计算机高压测试系统配置参数与报价：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体

本报价为不含质保金价格，最终请以双方技术协议中最终配置价格为准。

    压力数显功能：系统不仅在计算机软件上可实现压力参数实时显示，还可通过数显记录仪（非低端XST数显压力表）在操作台上进行显示，直观方便准确，精确高。显示值可任意调节小数点后一至两位。

附表一：试压泵压力控制阀组箱的详细配置：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

  200MPa和250MPa电动试压泵压力输出工作接头螺纹为M30X2，通过一根高压胶管连接到试压泵压力控制阀组箱，阀组箱的接口也是输出工作接头螺纹为M30X2，可通过一根高压胶管连接到客户安全阀上面，安全阀上可做变径接头对接。

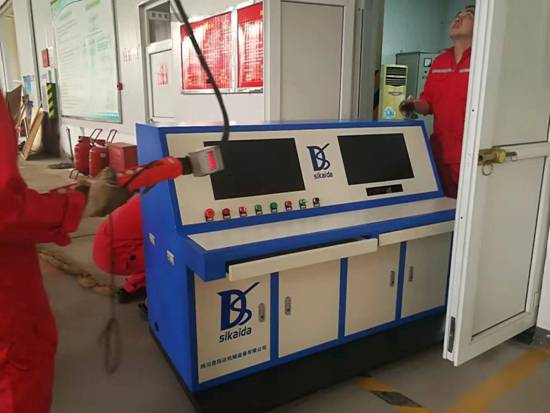

双屏计算机操作台在车间实物图片，图片仅供参考具体请以到货实物为准

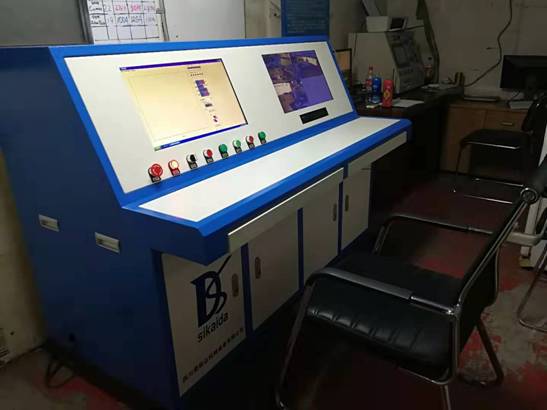

双屏计算机操作台在操作间实物图片，图片仅供参考具体请以到货实物为准

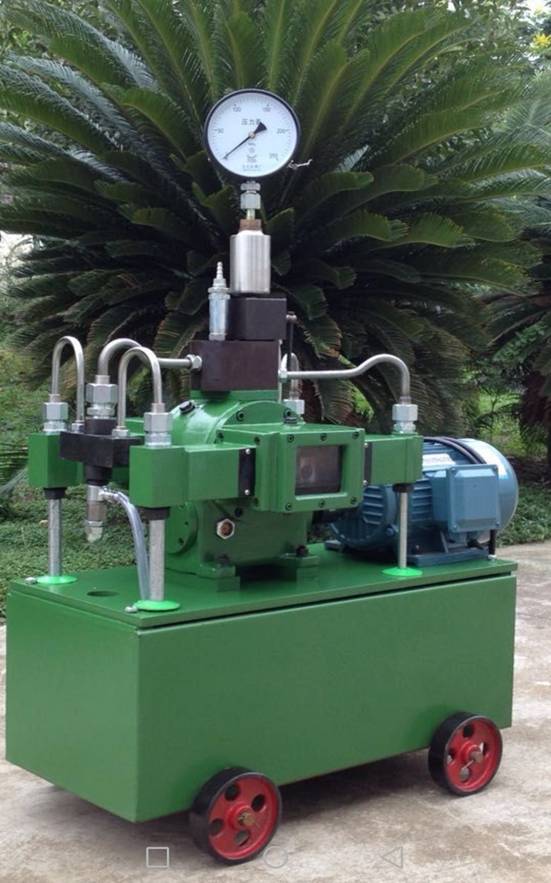

电动试压泵型号:3D-SY180/250Mpa水箱集成式,图片仅供参考具体请以到货实物为准

电动试压泵型号:3D-SY180/250MPa；

技术参数：额定压力250MPa，额定流量180L/h；

试压泵电机：380V/15KW变频电机；

试压泵材质：不锈钢阀芯、阀座；

试压泵控制系统：带本地手动启停与计算机远程控制功能；

出口连接端：M30X2工作接头，连接一根两头为M30X2的内螺纹胶管；

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

1.6级耐震压力表：250MPa；

标配高压胶管：2米；

随机备件： 1套；

本试压泵为生产定制泵，加大试压泵底撬加装试压泵压力控制阀组管汇阀门等。

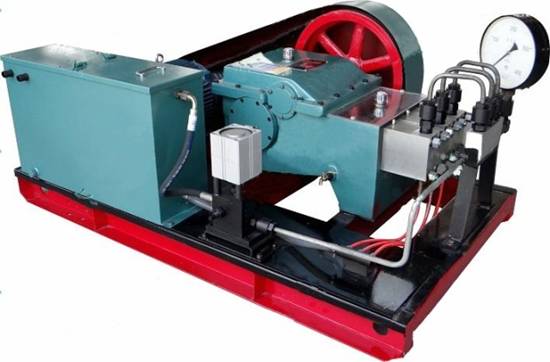

油压用4D-SY54/200MPa电动试压泵现场实物图片，图片仅供参考具体请以到货实物为准

电动试压泵型号:4D-SY54/200MPa卧式；

技术参数：额定压力200MPa，额定低压流量1720L/h，额定高压流量54L/h；

试压泵电机：380V/7.5KW变频电机；

试压泵控制系统：带本地手动启停与计算机远程控制功能；

出口连接端：M30X2工作接头，连接一根两头为M30X2的内螺纹胶管；

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

1.6级150圆不锈钢耐震压力表：250MPa；

标配高压胶管：3米；

随机备件： 1套；

该泵在1.6MPa之前低压缸工作，流量为1720升每小时，超过1.6兆帕之后自动切换到高压缸工作，流量54升每小时。

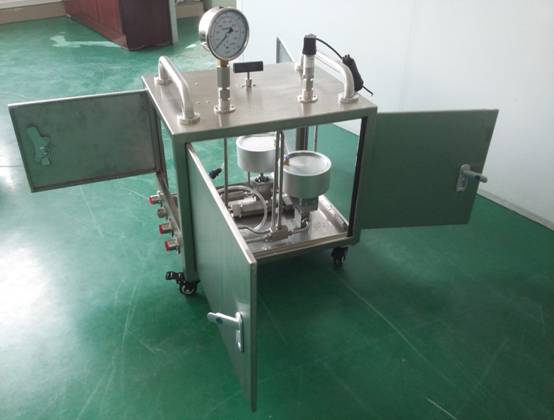

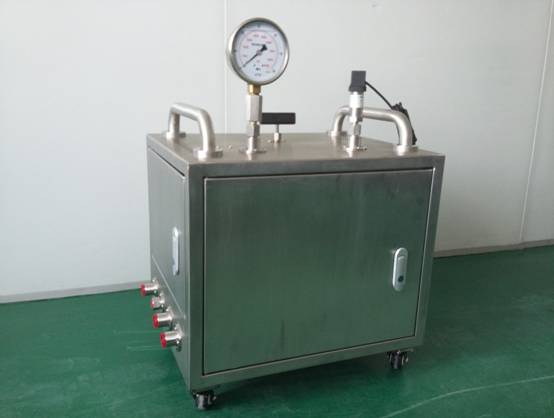

不锈钢试压泵压力控制阀组，高压气控阀单向阀。图片仅供参考具体请以到货实物为准。

不锈钢试压泵压力控制阀组，高压气控阀单向阀。图片仅供参考具体请以到货实物为准。

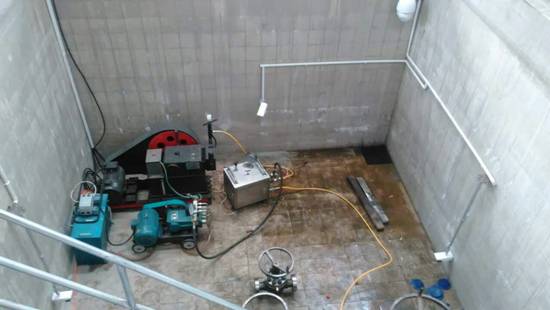

高压试压泵以及试压泵压力控制阀组在试压现场，图片仅供参考具体请以到货实物为准

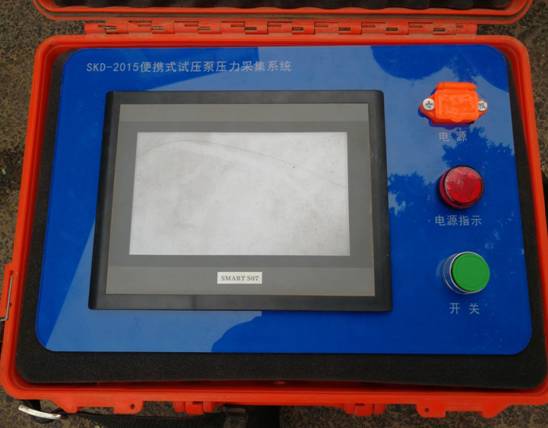

SKD-2015便携式试压泵压力采集系统，图片仅供参考具体请以到货实物为准
