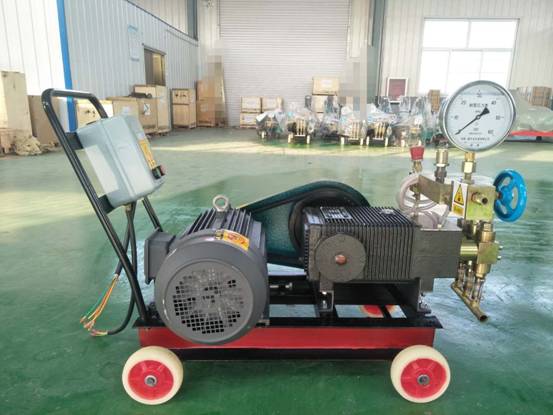

3DY-(15-125MPa)型试压泵的操作规程与使用方法

3DY-(15-125MPa)型试压泵的操作规程与使用方法

㈠新电动试压泵开箱后的准备工作

1、3DY-(15-125MPa)新试压泵在出厂时,为了便于包装,手推柄固定在泵头上第一次使用时先安装好手推柄。

2、安装好压力表，表盘向操作者方向，利于观察。

3、安装好电源线路。检查电路的绝缘及安全情况,并可靠接地。

4、配备一清洁的水箱，保证有足够的水源供应。将过滤网及吸水管与

泵吸入口连接起来，放入水箱内。

5、使用前应检查曲轴箱内润滑油油面高度，使其保持在油标的油线上。

润滑油加注AN46号机械油.

6、检查试验介质清洁与否，切忌：使用含泥沙污水，以免堵塞管路磨坏柱塞，使各糸统阀关闭不严造成故障。

7、检查各连接部位和压紧螺塞是否紧固。

㈡、起动运转

1、起动电动机，检查空车运转是否正常(切记避免泵无水运转)，声晌应均匀无异常杂音，排水应均匀，无明显波动。然后停机。

2、用高压管将被试容器与泵的排出口连接起来，大型压力容器（容积>10L～20L），在试验前先用试验介质灌满，小型压力容器,为了利于保压，最好在试验回路中配置一个足够容量的(不小于4L)蓄能容器。如（图7）。

4、 逆时针打开溢流阀手柄，让其处于开启状态，起动电动机，泵开始正常工作，被试容器进行充水，充满水后，

压力徐徐上升，此时缓慢顺时针拧紧溢流阀手柄，直止达到所要求的试验压力，稳定后锁紧溢流阀手柄。停机保压到要求时间。以后再进行相同压力的试验，无须再调定溢流阀压力。

5、按被试容器的试验要求检查验收。试验完毕后，打开泄压阀卸除

回路压力。

㈢、在运转过程中注意事项

1、试验压力不允许超过泵的额定工作压力。

2、泵在升压过程中，若压力表指针摆动过大，说明连接管路直

径过细，或被试件容积太小，应配备足够容量的压力容器。

3、小型压力容器升压速度过快，应采取点动升压的办法进行升压。

4、泵在运转过程中应无噪声杂音。

5、润滑油允许温升≤45ºC。

6、在工作中如发现泵本身有漏水现象时，应立即停止工作，卸除压力进行检修，不允许在漏水情况下继续工作。

7、要经常观察柱塞的密封情况，如发现有严重滴漏现象，要随时调整，但不允许调的过紧。

8、在环境温度0ºC以下使用时，应考虑采取防冻错施。

五、可能发生故障及解决方法

六、维护保养

1、每次开机前，应检查曲轴箱润滑油油位，润滑油，通常选用：夏季AN46号，冬季AN32号。新泵第一次使用应在40小时内换油，以后每200小时换油一次。同时应清洗曲轴箱。

2、水箱在加水前必需清洗干净，应选择不含泥沙的清水。作为试验 介质。

3、在使用过程中，要经常检查泵的各连接部位及紧固件是否松动，和渗漏，应及时调节紧固。

4、泵在冰点以下环境内使用，应考虑防冻处理。使用完毕后，应充分排尽泵内存水。

5、在较长时期停止工作时，将水排净，从吸入口吸灌些防锈油。

七、随机技术文件及备件

敬 告 用 户

首先感谢使用我厂产品：

在使用本泵前务请详尽阅读本说明书。

在安装使用过程中，如有什么问题或出现故障，请参照本说明书解决和排除，如不能得到解决及时与我厂联系。

由于产品的不断改进，可能导致本说明书与产品不完全相符，有什么疑问，请及时与我厂联系。

如用户对试压泵有什么特殊要求，我们可进行专门设计。
