榆林用户试压泵远程控制系统使用说明书

榆林用户试压泵远程控制系统使用说明书

一、功能总结

（一）试压泵控制系统功能：该泵在使用前，只需在电接点压力表上设定上限压力值，然后按遥控或手动启动电动试压泵，当压力达到事先设定的上限目标值时，试压泵会自动停机进入保压状态，也可随时按遥控停止按钮或电控停止按钮停机保压，当保压时间到手动打开试压泵泄压阀卸除压力，试压完毕。本控制系统配有一套专用计算机压力采集系统，可以通过计算机软件上直接控制试压泵的启停，实验过程中可随时通过计算机（笔记本电脑）控制采集系统软件，实时观察试验情况及压力数值和压力曲线，并可保存数据随时打印试验报表，试验报表格式电子档可任意随时编辑。

（二）操作说明

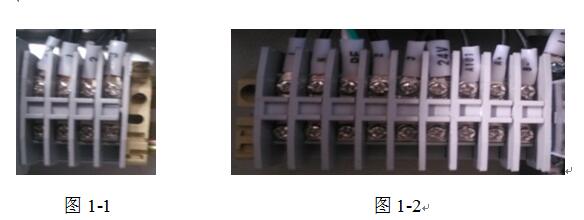

1、在试压之前根据技术人员要求正确接线，本系统可以不使用便携式远控箱，如需使用，需将大的电控箱中的端子2和端子3（见图1-1），

同小的电控箱端子2和端子3（见图1-2），相连。

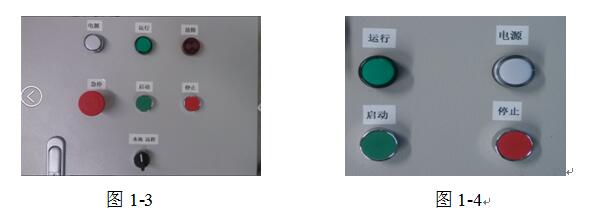

2、在确定接线无误之后，当选择开关选择到“本地”的时候，可以通过该控制箱的面板上面的“启动”和“停止”来启动和停止试压泵，在遇到突发情况的时候可以按“急停”来停止试压泵。当压力达到电接点压力表所设定的值时，试压泵停止。将便携式远控箱连接时，当选择开关选择到“远程”的时候，可以通过便携式远控箱面板上面的“启动”和“停止”或者通过软件中的按钮启动和停止试压泵，在遇到突发情况的时候可以按“急停”来停止试压泵。当压力达到电接点压力表所设定的值时，试压泵停止，如果不需要再次打压，就将控制箱断电，否则当压力低于电接点压力表的时候，试压泵会再次启动。

3．将压力传感器接在便携式远控箱，且便携式远控箱正常工作下，可以实时采集压力值。

在使用过程中，如技术问题可以拨打思凯达电动试压泵售后
