我司总共亲赴试压泵青海油田安装调试现场

发布日期:2023-09-10  点击量:

我司总共亲赴试压泵青海油田安装调试现场

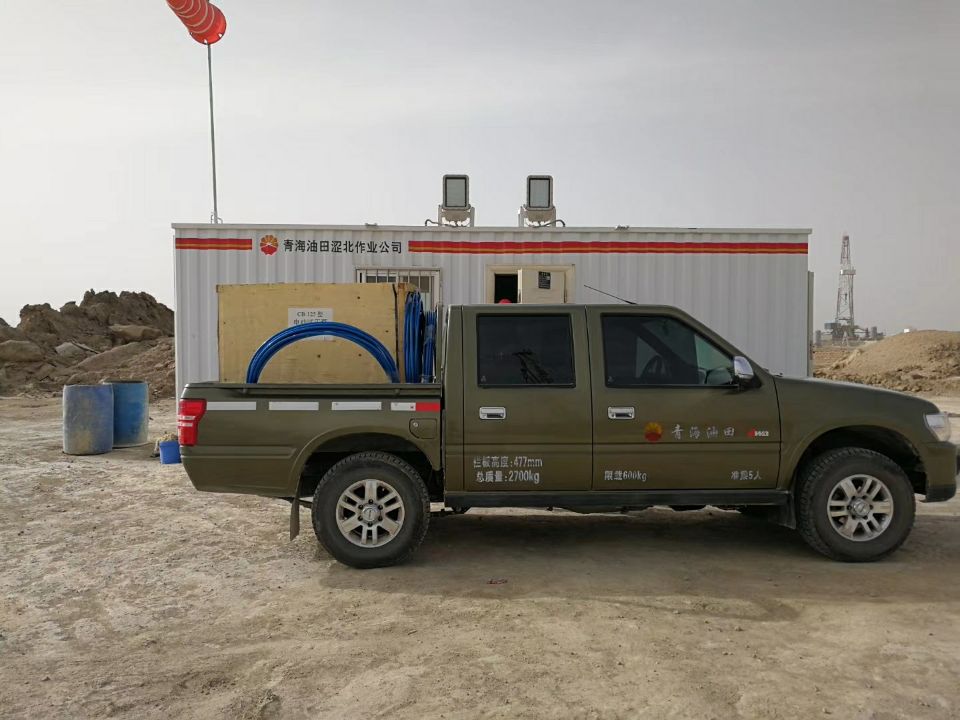

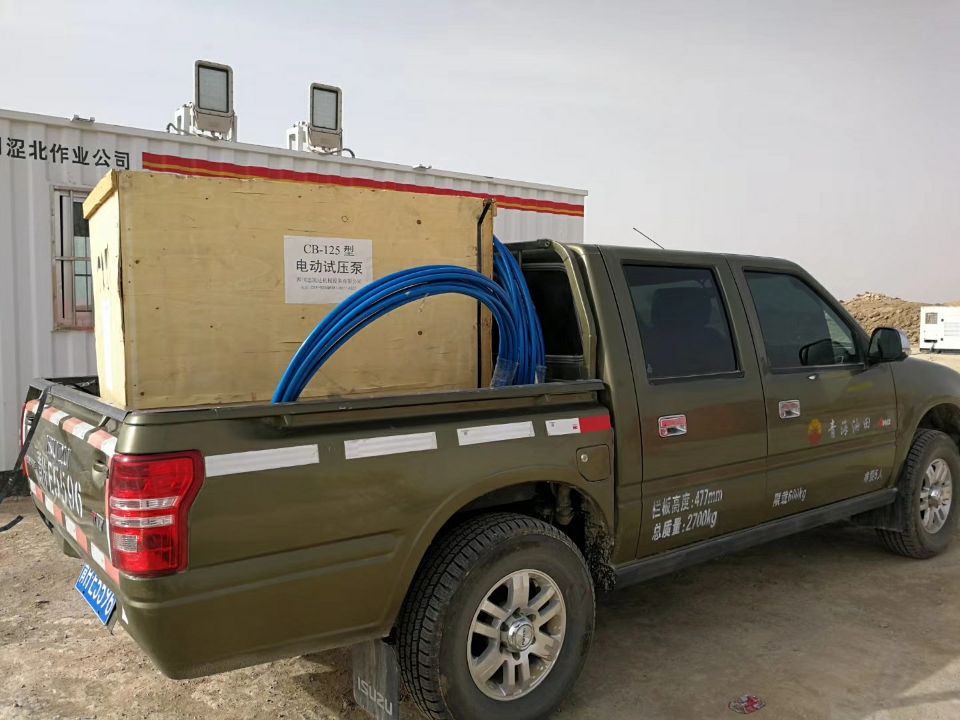

本月中旬,我公司发往青海油田的3D-SY125MPa试压泵到达现场并进行安装调试,我公司技术总工亲临现场指导安装。

思凯达试压泵

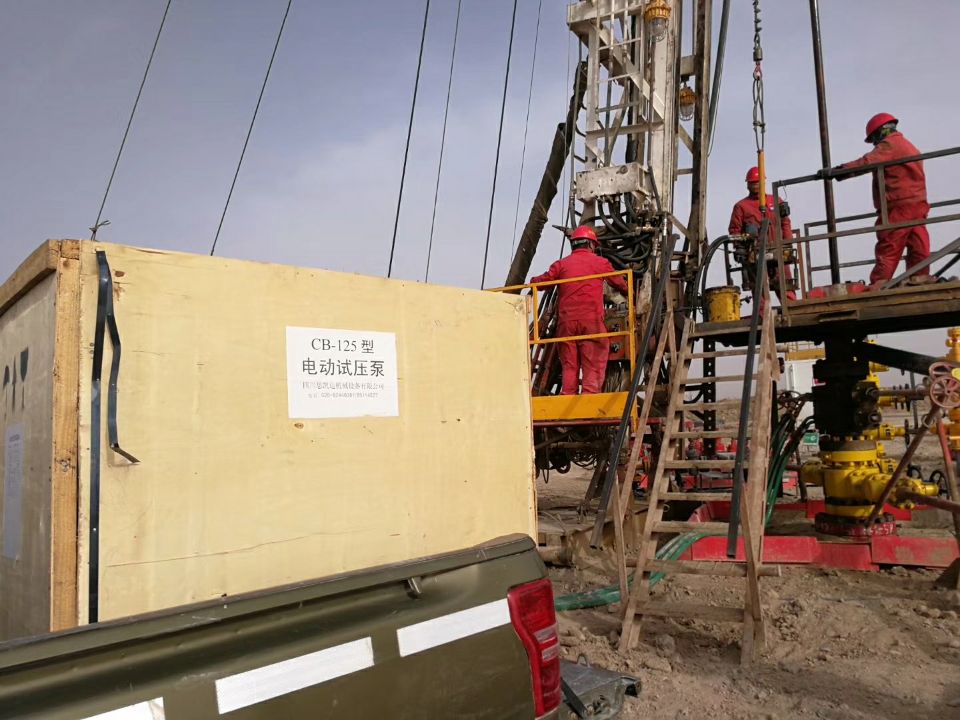

电动试压泵现场安装调试

思凯达试压泵

高压电动试压泵安装调试


思凯达试压泵

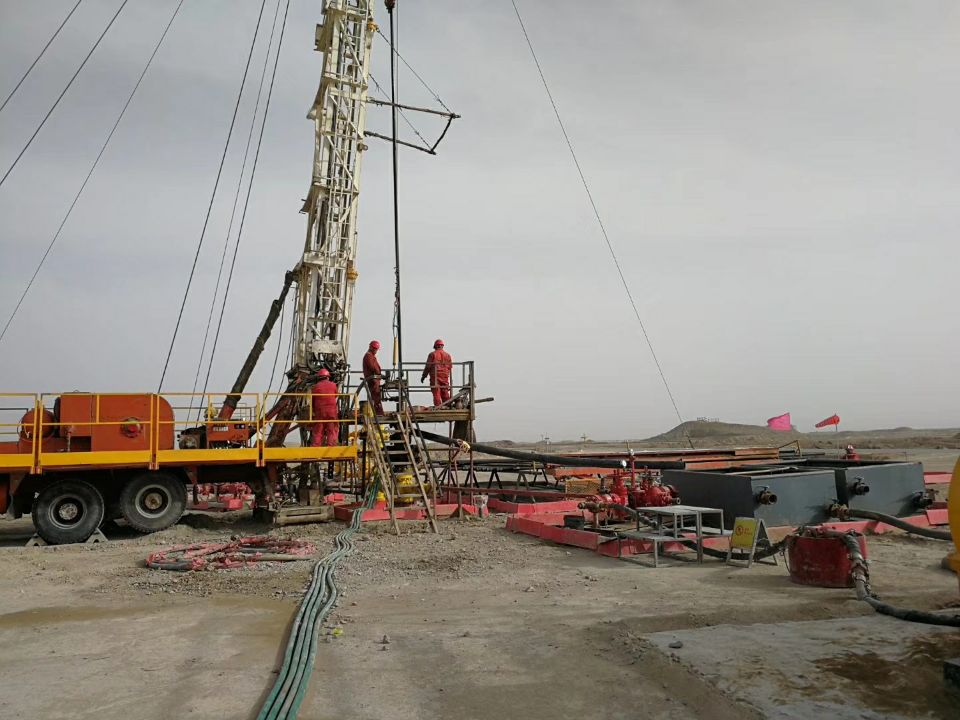

青海油田涩北现场试压泵打压


思凯达试压泵


一.概述

   3DY-7.5型系列三缸电动试压泵(以下简称泵),具有体积小、结构紧凑、压力平稳、效率高、便于移动。最适宜于高压大型压力容器、高压胶管、油田管件、气瓶等,批量产品作水压、密封、强度和爆破试验。试验压力可任意调节。试验介质为清水、乳化液、或运动粘度不超过45mm²/s油品。

二、基本参数

  型   号

额定压力

Mpa

额定流量

l/h

柱塞直径

mm

往复次数

min﹣1

柱塞行程

mm

电机功率

kw

3DY-200/100

100

200

20

550

40

7.5

3DY-160/125

125

160

18

3DY-125/160

160

125

16

三.结构特点

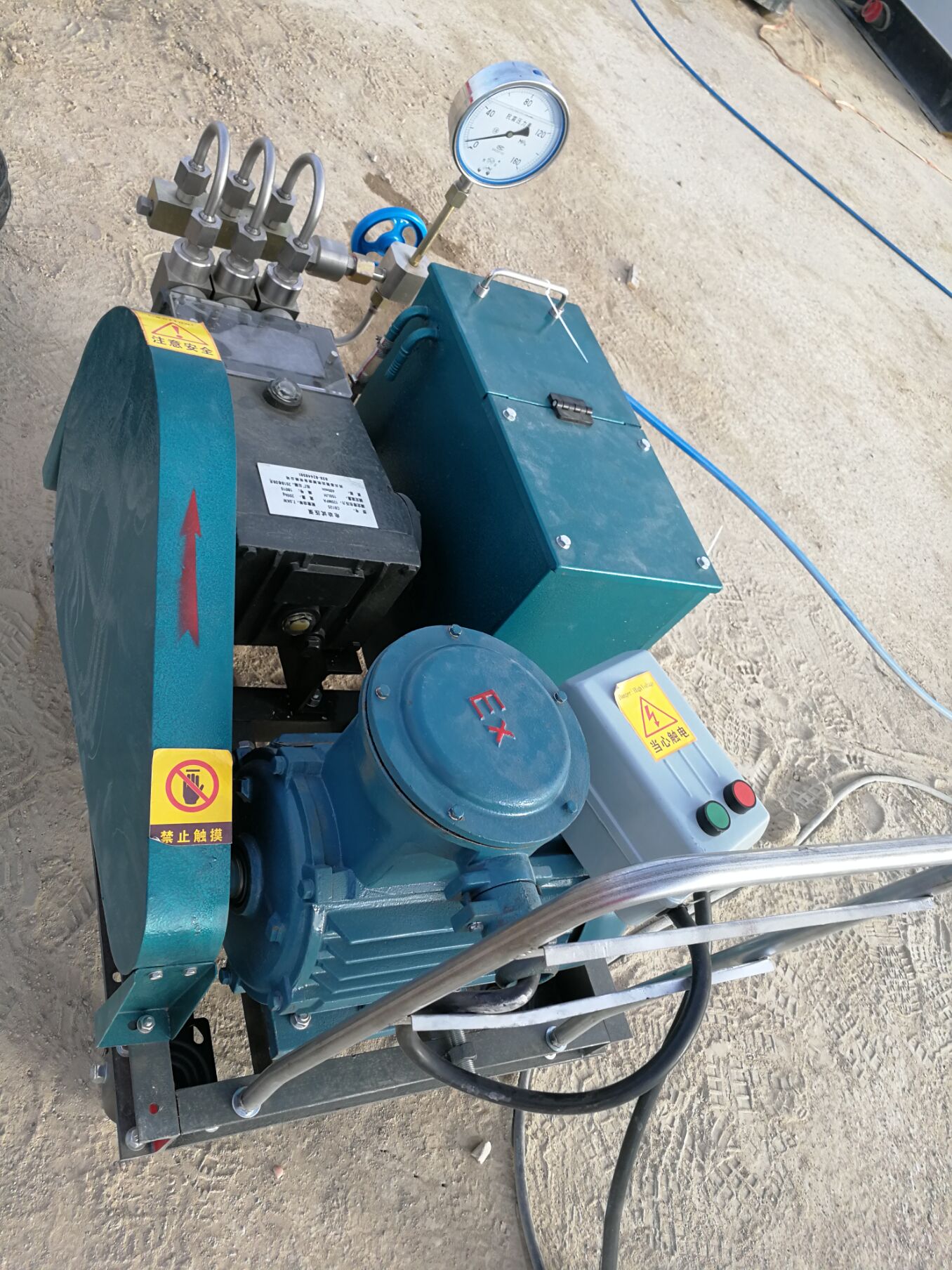

本打压泵主要采用卧式三柱塞泵型式,由电机、电磁起动器、动力端、液力端、溢流阀、保压阀、泄压阀、泵架、水箱、排出高压胶管等组成(图1)。

思凯达试压泵


四、使用方法

㈠准备工作

  1.新泵在出厂时,为了便于包装,手推柄固定在泵头上,第一次使用时先安装好手推柄。

  2、安装好压力表,表盘向操作者方向,利于观察。

  3、安装好电源线路,注意泵的旋转方向,检查电路的绝缘及安全情况,并可靠接地。

  4、水箱内加满清洁的清水或要求的试验介质,并保证有足够的水源供应。切忌:使用含泥沙污水,以

免堵塞管路磨坏柱塞,使各系统阀关闭不严造成故障。

  5、使用前应检查曲轴箱内润滑油油面高度,使其保持在油标的油线上

  6、检查各连接部位和压紧螺塞是否紧固。

㈡、起动运转

  1、起动电动机,检查空车运转是否正常(切记避免泵无水运转),声晌应均匀无异常杂音,排水应均匀,无明显波动。然后停机。

  2、用高压管将被试容器与泵的排出口连接起来,大型压力容器(容积>10L~20L),在试验前先用试验介质灌满,小型压力容器,为了利于保压,最好在试验回路中配置一个足够容量的(不小于4L)蓄能容器。如(图7)。

  3、 逆时针打开溢流阀手柄,让其处于开启状态,起动电动机,泵开始正常工作,被试容器进行充水,充满水后,压力徐徐上升,此时缓慢顺时针拧紧溢流阀手柄,直止达到所要求的试验压力,稳定后锁紧溢流阀手柄。停机保压到要求时间。以后再进行相同压力的试验,无须再调定溢流阀压力。

  4、按被试容器的试验要求检查验收。试验完毕后,打开泄压阀卸除回路压力。

㈢、在运转过程中注意事项

  1、试验压力不允许超过泵的额定工作压力。

  2、泵在升压过程中,若压力表指针摆动过大,说明连接管路直

径过细,或被试件容积太小,应配备足够容量的压力容器。

  3、小型压力容器升压速度过快,应采取点动升压的办法进行升压。

  4、泵在运转过程中应无噪声杂音。

  5、润滑油允许温升≤45ºC。

  6、在工作中如发现泵本身有漏水现象时,应立即停止工作,卸除压力进行检修,不允许在漏水情况下继续工作。

  7、要经常观察柱塞的密封情况,如发现有严重滴漏现象,要随时调整,但不允许调的过紧。

  8、在环境温度0ºC以下使用时,应考虑采取防冻错施。
