新型灭火器水压爆破试验机配合电动试压泵，安装方便便捷，性能稳定准确

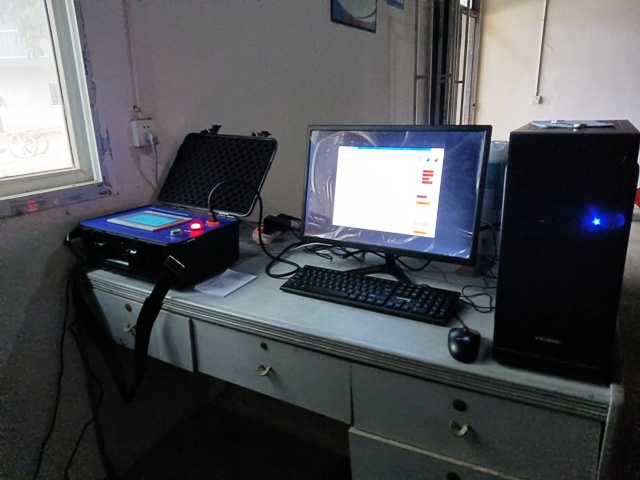

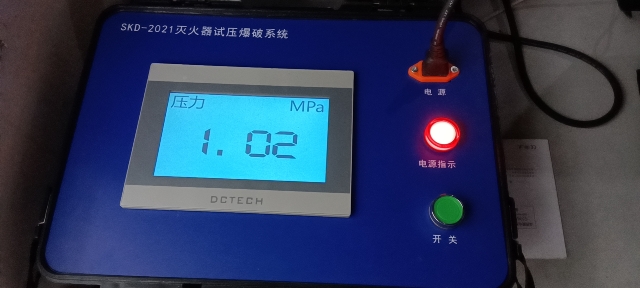

电动试压泵型便携式灭火器试压爆破系统

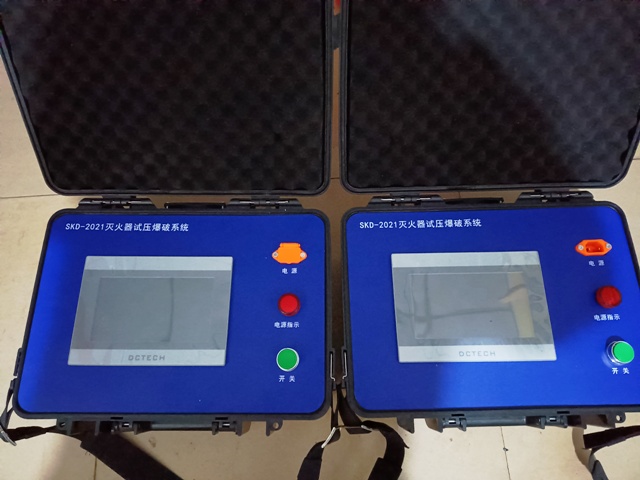

便携式灭火器试压爆破系统配合电动试压泵

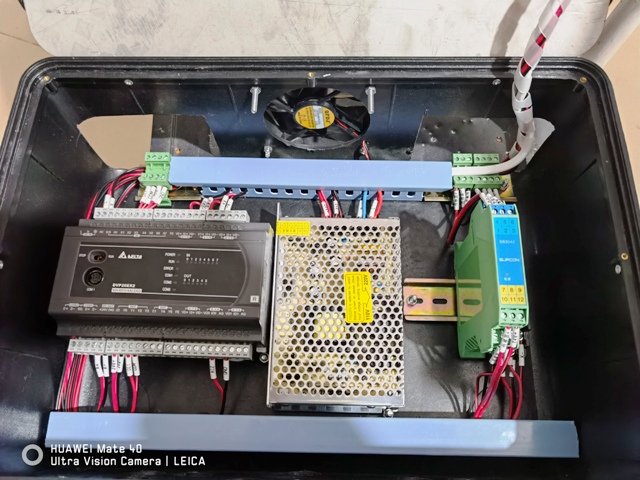

1、 BK500变压器2和0接线到接线端子做220V供电

2、 BK500变压器11和15接PLC的L和N，220V给PLC供电

3、 PLC端子20和22（模拟量）接到接线端子正＋负－

4、 PLC端子8和9（开关量）接到接线端子K1和K2

5、 PLC端子6接流量模块﹢，PLC端子7接流量模块﹣（24V电源）

6、 隔离栅端子1接端子传感器﹢红色线，端子2接传感器﹣黑线，端子3接传感器屏蔽线

7、 流量模块端子﹢接接线端子第一个，﹣接接线端子第二个，3接接线端子第三个，4接接线端子第四，电子秤接线顺序  红﹢黑﹣绿3白4

8、 PLC端子15和16短接（V0和I0﹢）16接隔离栅端子8,17接隔离栅端子11

9、 PLC端子18和19短接（V1﹢和I1﹢），18接流量模块端子7,20接流量模块8

10、隔离栅端子9接流量模块﹢，端子12接流量模块﹣（24V供电）

11、接线端子开关量：K1接变频器端子DI1，接线端子K2接变频器端子COM

12、接线端子模拟量：接线端子﹢接变频器AI2，接线端子﹣接变频器GND
