2D-SY44/160MPa型电动试压泵变频自控系统技术方案

2D-SY44/160MPa型电动试压泵变频自控系统技术方案

一、设备的使用条件：

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、环境温度：-25℃~42℃；

3、试验介质: 水或浓度较低的油类，如使用环境在零度以下请自行选用防冻介质；

4、设计耐压:160MPa；采用2D-SY44/160MPa电动试压泵；

5、测试温度：根据实际使用环境及介质温度；

6、被测工件：不锈钢管汇；

7、压力测量精度：1.6级；

8、本系统采用160MPa精度为1.6级150圆不锈钢耐震电接点压力表

   与160MPa精度为1.6级150圆不锈钢耐震记忆压力表；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本套设备根据客户实际技术要求非标制作：

其中参考试压泵执行标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等；

客户需要测试的不锈钢管汇，做各个接头的破坏性试验

设备概述：本设备根据需方技术要求非标制作：

设备主体由2D-SY44/160MPa型电动试压泵与试压泵变频控制系统组成。变频控制系统内含有海利普4KW变频器一台及压力自控电路一套，电控箱面板具有手动运行和手动停止按钮，试压泵通过高压胶管与被测不锈钢管汇相连接，随机带1.6级150圆不锈钢耐震电接点压力表和1.6级150圆不锈钢耐震记忆压力表各一块，电接点压力表是用来控制试压泵压力自控的，记忆压力表是用来做爆破试验或者破坏性试验用的，压力表有红黑两个指针，当压力逐步上升两个指针同步上升，当爆破了或者破坏性试验突然间漏压了，黑色指针返回归零，红色指针就停留到了那个爆点或者漏压的点上。

    该泵在使用前，只需在电接点压力表上设定上限压力值，然后按手动按钮启动试压泵，升压期间可以手动扭动变频器旋钮调节升压速度，当压力达到事先设定的上限目标值时，试压泵会自动停机进入保压状态，如果打爆破或者做破坏性试验时，则不用设置电接点压力表，直接按启动按钮升压即可，爆破后看记忆压力表红色指针最后停留的压力，不过也可以设置一个最大上限压力，如果超过了设置的最大压力时，没有爆破或出现不锈钢管路脱节试压泵会自动停泵，可通过压力表实时观察压力变化情况，当保压时间到可打开试压泵手动针阀进行阶段性梯度卸除压力。

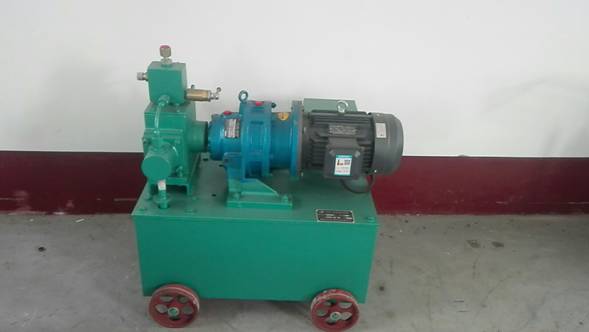

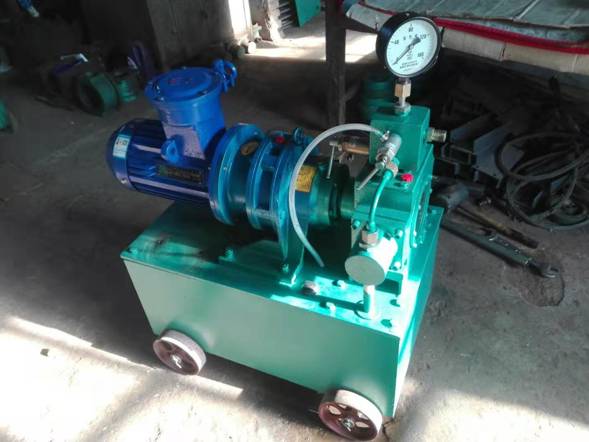

2D-SY44/160MPa型电动试压泵工作现场，图片仅供参考具体请以到货实物为准

电动试压泵型号:2D-SY44/160MPa卧式；

技术参数：额定压力160MPa，额定流量44L/h,

本电动试压泵实际打压时可以事先关闭一个缸，流量减少到22升每小时；

试压泵电机：380V/3KW变频电机；

试压泵变频控制箱一台：内含海利普4KW变频器一台，变频控制电路一套。

试压泵控制系统：带本地手动压力自控和变频控制功能；

出口连接端：M22X1.5工作接头，连接一根两头为M22X1.5的内螺纹胶管；

手动卸荷阀：厂家标配一；

安全保护阀：厂家标配；

1.6级不锈钢150圆不锈钢耐震电接点压力表：160MPa；

1.6级不锈钢150圆不锈钢耐震记忆压力表：160MPa；

标配高压胶管：3米；

随机备件： 1套；

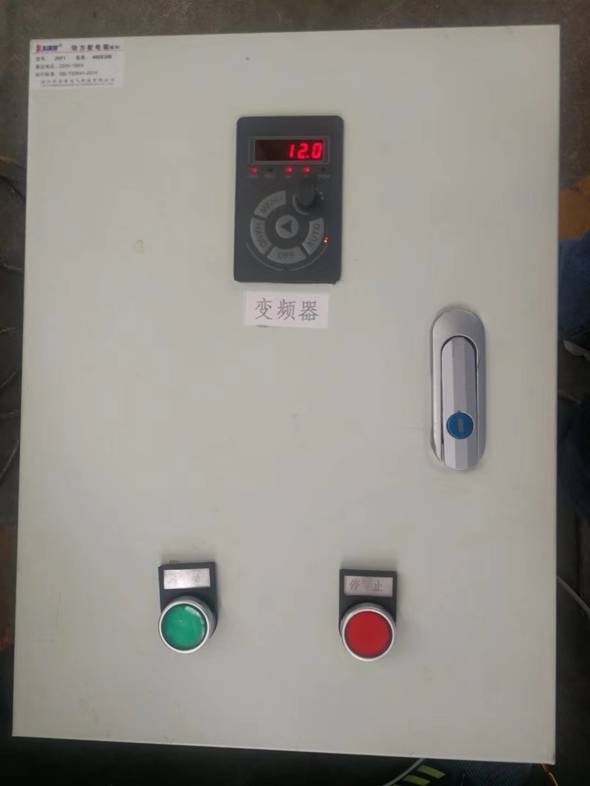

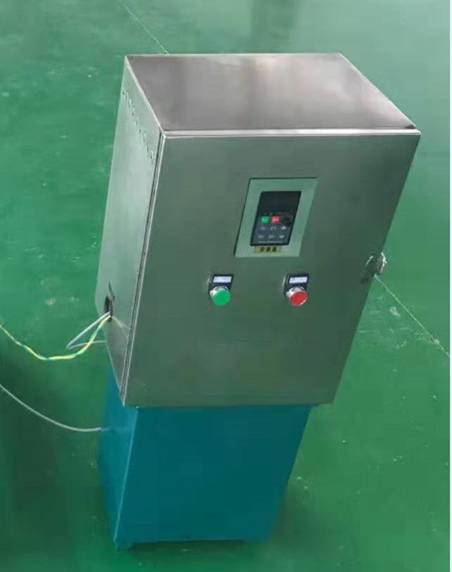

变频电控箱，由于客户应用不同场景，所以变频控制箱每台不一样，图片仅供参考具体请以实物为准

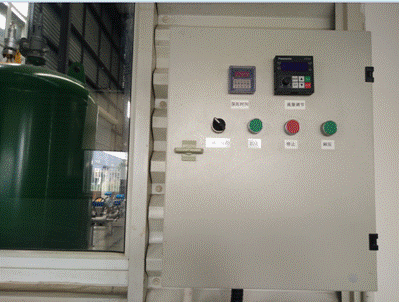

变频控制箱现场图片，图片仅供参考具体请以到货实物为准

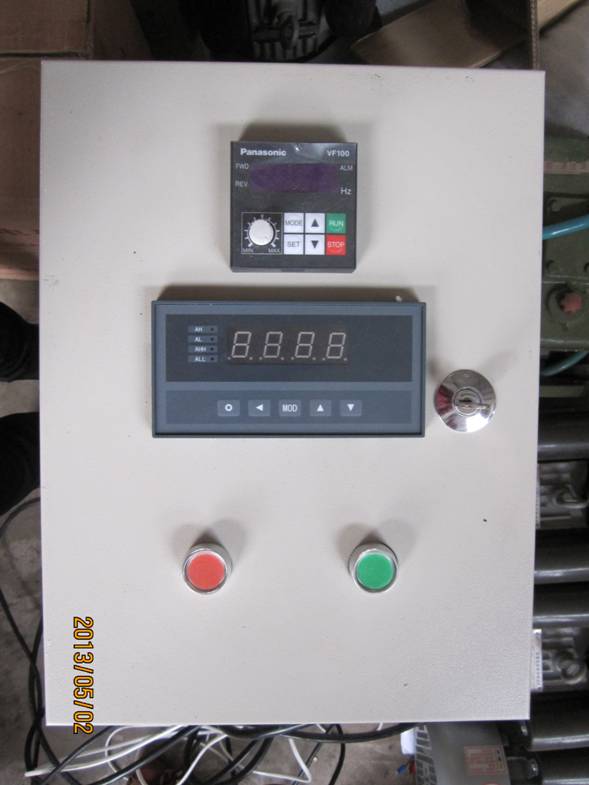

变频控制箱现场图片，图片仅供参考具体请以到货实物为准

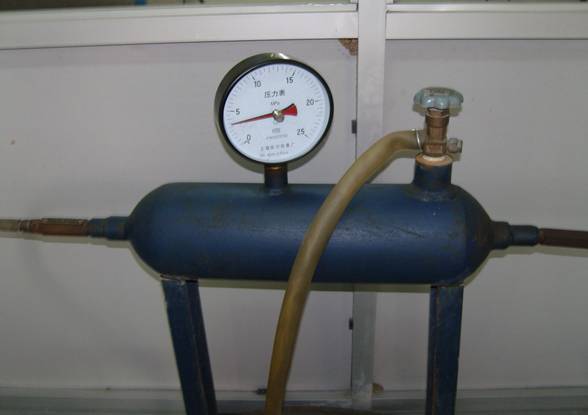

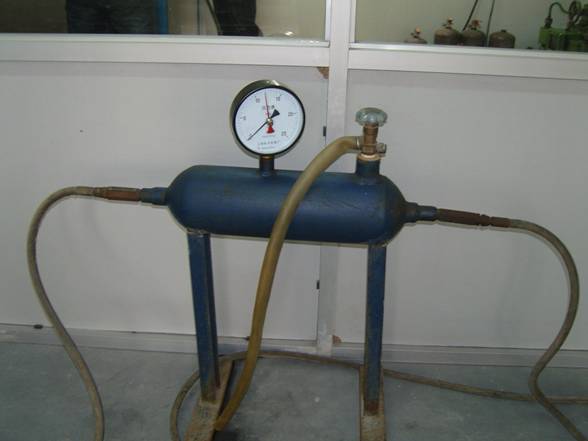

记忆压力表两个指针同时升压及爆破后红色指针停留压力，图片仅供参考具体请以到货实物为准
