1、项目名称
控制棒驱动机构项目新增高压自控电动试压泵。
2、项目来源及背景
控制棒驱动机构项目需求,为零件事业部提请高压自控电动试压泵,满足高压水压试验要求和实际生产需求。
3、项目规模及用途
用于不锈钢容器的高压水压试验。
4、项目技术与经济的可行性分析(含节能分析、效益预计、投资回报期)
5、项目技术条件

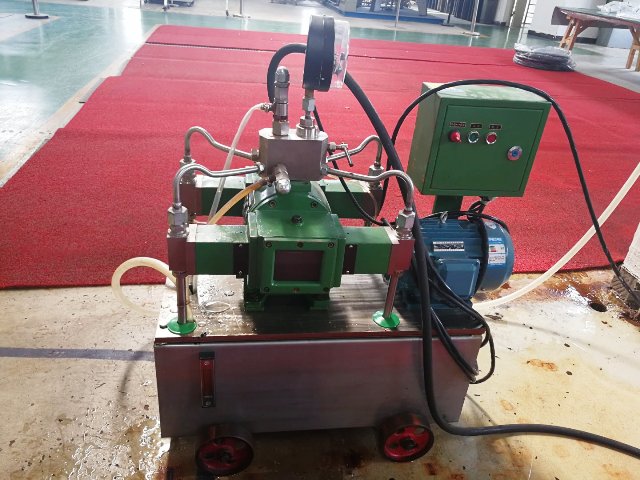

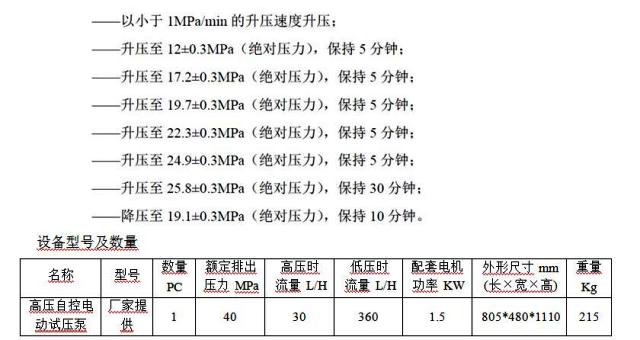

技 术 条 件 5.1.1 打水压要求
a)被打水压零部件容积 5.0 升-6.5 升,水箱体积 100 升。b)打水压要求
设备型号及数量
主要技术参数
a. 在试压的初始阶段具有较大流量,能迅速充液和升压,以缩短实验时间。c. 当压力超过 1.6MPa 后,为使试压过程能较平稳而缓慢地进行,则流量自动
减少。
d.高低压时流量能自动变换,可在 0-40MPa 范围内调节稳定输出压力。精度
MPa。
e.主要结构包括:水箱、吸水管、机座、减速箱、导体滑块副、低压水缸、控制阀、溢流阀、工作接管、安全阀、压力表、放水阀、集水器、高压水泵、电动机、高压出水软管及控制系统等。
其他要求(文件资料、安装调试、项目验收等)
材质要求
水箱、吸水管、水缸、阀门、集水器等与水直接接触的零部件要求材质为不锈钢。出水高压软管为钢丝编织管,内芯材料为橡胶,耐压大于
60MPa,长度 5m,A 型扣压式管接头 M16*1.5,接头材料为不锈钢,配 10 件 O
型密封圈,密封圈材料为天然橡胶。所有与水直接接触的零部件尽量使用去氯、去氟、去硫的材料,不能对试压用水造成污染。
配备微机压力控制系统(最好写清楚单屏计算机操作台)
电气控制部分遵循电器行业标准,采用知名品牌计算机和 PLC,控制性能稳定, 数据真实可靠。整个试验过程全部电脑自动控制,所有的试验设定和操作都可在自动控制台完成,计算机自动生成压力、时间曲线,实时显示。
1)系统具备紧急关断操作按钮,紧急情况按下“紧急停止”按钮迅速关断系统总电源,同时对承受高压的管路和腔体进行卸压。
2)控制台上远程手动控制高压泵的启动停止、泵端卸荷阀(升压阀)、容器卸荷阀、截止阀开启与关闭。
3)控制系统可实现自动开机、自动检测、分阶段升压、自动保压、自动卸压等功能,分述如下:
分段试压功能:可以实现在系统压力:30%压力、60%压力、100%等压力时自动停机保压。分段压力 6 段。
自动卸压功能:程序通过对远控卸荷阀的自动控制,可自动卸除试压泵端、容器端压力。
4)数据记录功能:在系统启动以后可以实时记录工作过程中压力的变化数据。
5)数据报表:将测试中的压力变化数据以数据表的形式输出。输出的报告格式可以根据用户要求进行制作。
6)压力数显功能:系统不仅在微机上可实现压力参数实时显示,还可通过 XST 数显压力表在操作台上进行显示,直观方便准确,精确高。显示值可达小数点后一至两位。
7)自动、手动切换操作功能:当由于系统不需要自动操作功能时,可通过操作台转换开关选择手动控制泵端阀、排气阀。
8)故障报警:当出现超压、过载等异常情况时,系统自动停止测试并卸除工件
压力,发出报警信号。
9)电控元件采用施耐德、PLC 采用西门子。
文件资料
随机提供总装图、电气原理图、易损件明细及图纸。
设备使用说明书、操作规程、维护保养规程中文版各一套。
质量合格证。
装箱单。
5.2.3 验收及运输
入场验收按照项目技术条件要求进行,内容包括文件资料、外观质量、技术参数、性能满足程度和精度检查等。
