4D- SY型电动试压泵操作说明

发布日期:2023-09-10  点击量:

4D-SY型(6.3—80MPa)电动试压泵主要适用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验,予应力加工新工艺和试验室中获得液体高压源的设备。电动试压泵是原机械工业部通用机械研究所试压泵联合设计组设计的系列产品,它具备了旧式产品的 “三化”程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点,并在此基础上增加了传动装置和十字转换,使本系列产品的综合技术指标全面达到标准要求,各种性能更加稳定可靠,使用更加安全方便,同时达到了节能省电的效果。在产品结构方面选用了封闭式水箱,降低了整机高度,使外形更加紧凑美观。

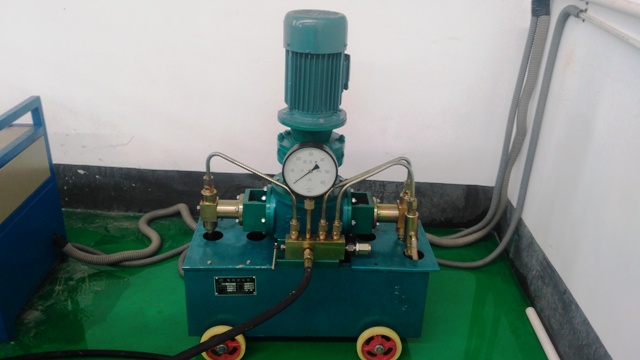

电动试压泵

    该试压泵系按 5°—60℃的清水,乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的,在试压的初始阶段能迅速充液和升压,以缩短试验时间,具有较大的流量,当压力超过1.6Mpa(此压力可以调低)后,为使试压过程更加平稳的进行,则流量自动减小。所以该产品在高、低压时具有两种流量,并能自动变换。凡在额定排出压力以下,可进行任意数值的压力试验,该产品的工作环境温度:5°—60℃。

 电动试压泵4D- SY型(6.3—80MPa)配套试压泵为4D-SY/3Mpa,额定排出压力3Mpa。额定流量200L/H,柱塞直径24mm,往复次数34,配套为变频电机,功率0.75Kw。外型尺寸和重量无特殊要求。

配套压力表、安全阀满足对应试压泵的要求。

    0.75千瓦变频电机、2.2变频器、1.6级电接点压力表、压力自控系统一套,设备机箱随机备件壹套。
    设备的操作说明:
    我公司原有4D-SY3MPA变频电动试压泵的基础上,通过加装控制系统,升级改造成流量可调式电动试压泵。改装后可达到以系列由专业试压泵厂家按水压试验要求而特殊设计,在试压的初始阶段能迅速充液和升压,以缩短试验时间,具有较大的流量,当压力超过 1.6MPa(此压力可以调低)后,为使试压过程能较平稳而缓慢地进行,则流量自动减小,所以本泵在高、低压时具有两种流量,并能自动变换,凡在额定排出压力以下,可进行任意压力的水压试验。
