电动试压泵及集成保压测试装置产品技术协议

电动试压泵及集成保压测试装置产品技术协议

一、设备的使用条件：

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、工作环境：0℃～45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号；

3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品；

4、测试温度：根据实际使用环境及介质温度；

5、集成保压测试装置的整体控制精度为FS 0.3-0.5%；

6、电源：AC380/220V,50Hz；

7、相对空气湿度要求：≤70-90%。

本套设备根据客户实际技术要求非标制作：

其中参考试压泵执行标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等；

GB-T9234-1997机动往复泵；

GBT 7784-2006 机动往复泵试验方法。

二、3D-SY100/100MPa电动试压泵详细技术参数：

技术参数：额定压力100MPa，额定低压流量1000L/h，额定低压流量100L/h；；

试压泵电机：7.5KW普通电机；

试压泵控制系统：带本地手动启停功能；

出口连接端：M22X1.5工作接头，连接一根5米两头为M22X1.5的内螺纹胶管；

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

附加水箱：装配于试压泵撬装上；

150圆不锈钢耐震压力表： 1.6级160MPa；

标配高压胶管：5米；

随机备件： 1套；

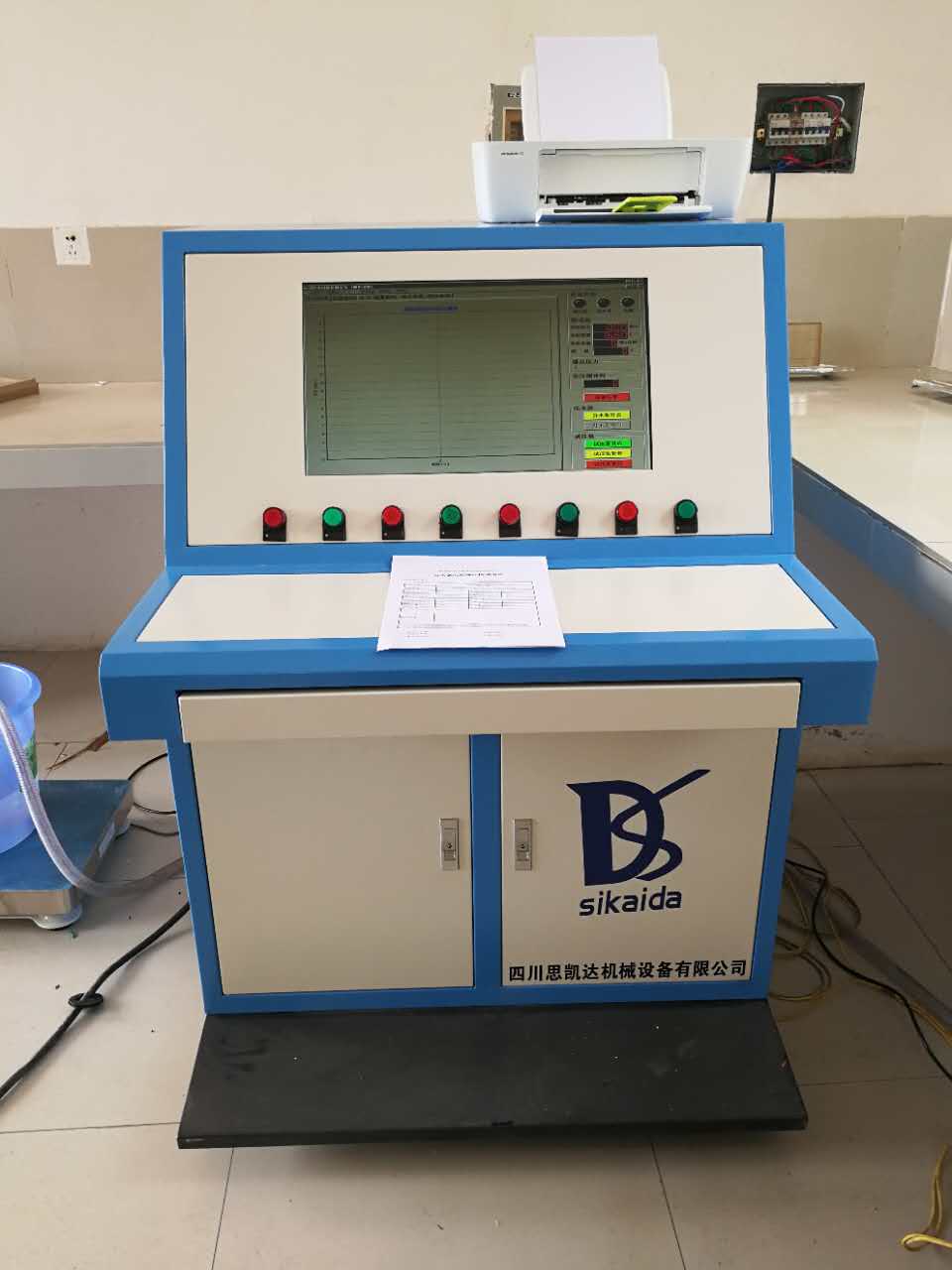

三、SKD-JBCZ110型集成保压测试装置配置与3D-SY100/100MPa电动试压泵配套使用：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。集成保压测试装置进口工作接头螺纹：M22X1.5；集成保压测试装置出口工作接头螺纹：M22X1.5；集成保压测试装置压力卸荷出口工作接头螺纹：M22X1.5。
