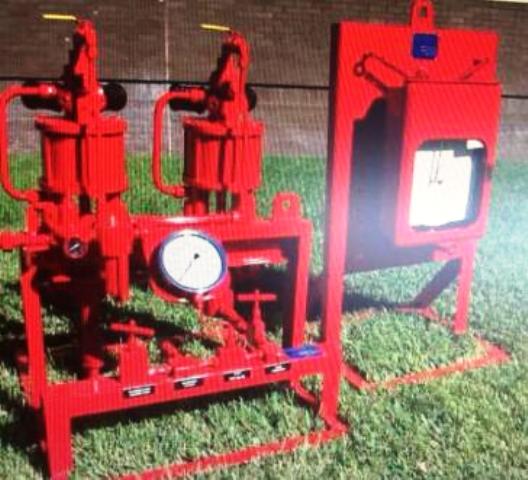

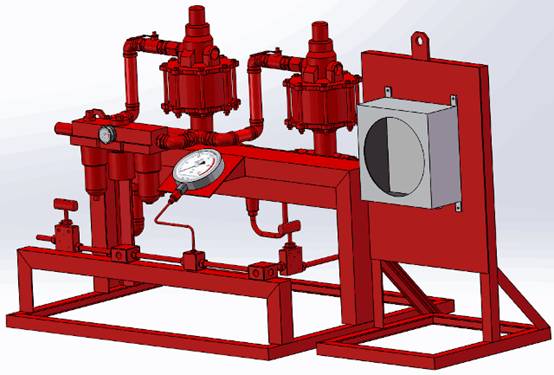

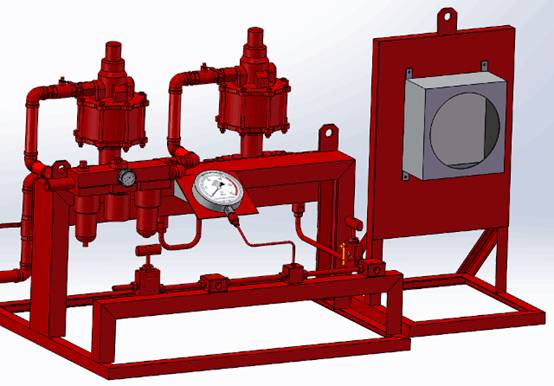

气动试压泵构成

该装置主要由试压泵总成和记录仪总成两部分构成。

1. 气动试压泵功能：

工作压力：20300PSI

气源压力: 100PSI

工作介质: 清水或液压油

记录方式：机械式圆盘记录仪

2.1  试压泵总成

（1）    1个撬装底座用于安装液压部件，如液压泵，阀件，压力表和管路等。

（2）    1个1:35低压气动液压泵， 1〞NPT 输入口，1/2〞NPT 压力输出口,  泵排量为40.8mL/冲程. 该泵自美国进口。

（3）    1个1:240高压气动液压泵， 就出液口均为3/8〞NPT,  泵排量为6.15mL/冲程. 该泵自美国进口。

（4）    2个高压截止阀，工作压力为20000PSI，一个用来保压，另一个用来泄压,这些阀为美国或德国进口。

（5）    一个OD100的耐震压力表，量程为0～2000bar(0～29000PSI). 该压力表自德国进口。

（6）    一个气源管汇，包含截止阀、调压阀，过滤器，油雾器和两个用来显示如下压力的压力表:

a.         气源压力 0～1.6MPa (0～232PSI);

b.        气动泵工作气源  0～1.6MPa (0～232PSI);

（7）    一个爆破片，自美国或德国进口。

（8）    其他必要的单向阀，泄压阀，接头等。

（9）    一个 1″×15m气源管线。

（10）一根 ø6×15m/200MPa 高压软管. 自美国货德国进口.

（11）一根1〞×15m吸水软管。

（12）一套备件。

（13）一套密封件。

（14）一套工具。

（15）两套英文资料。

2.2  圆盘记录仪。荷兰进口

一个固定在撬装底坐上的圆盘记录仪。

（1）    I316不锈钢箱体,抗候防腐。

（2）    记录纸直径223mm,宽度80mm。

（3）    机械弹簧转动，1小时或4小时可调。

（4）    带玻璃保护视窗。

（5）    精度1.0 (+/- 1%全量程).

（6）    底部接口1/2" NPT.
