各试压泵厂家注意:吐哈石油工程技术研究院最新采购计划
吐哈石油工程技术研究院最新采购计划电动试压泵采购技术规格书2016年新版:
电动打压泵4DSY/15/80技术要求/质量标准

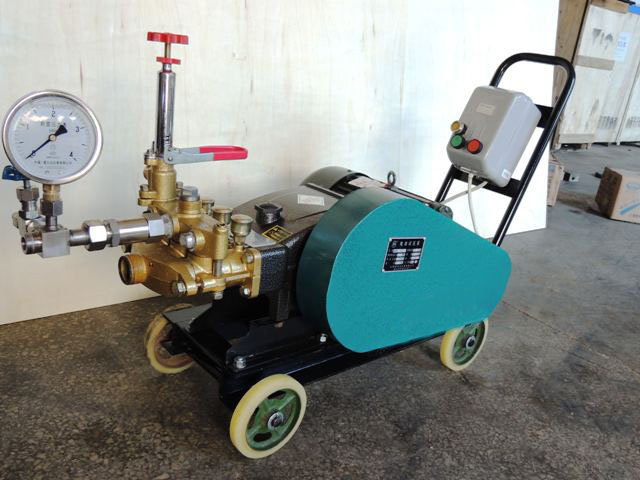

电动试压泵属于往复式柱塞泵,电机驱动柱塞,柱塞通过手柄上提时,泵体内产生真空,进水阀开启清水经进水滤网、进水管进入泵体,手柄施力下压时进水阀关闭,出水阀顶开,输出压力水,并进入被测器件,如此往复进行工作,实现额定压力的试验。该机由泵体、开关、压力表、水箱、电机等组成。能效执行《泵类及液体输送系统节能监测方法》(GB/T
16666-2012)标准中合格指标。
二、技术参数
1、额定压力:80MPa
2、功率:1.5KW
3、额定流量:15L/h
三、配置:
(一)电动试压泵结构
1、泵体
2、开关
3、压力表:0-100 MPa抗震
4、水箱
5、配套进出口管线、法兰、螺栓、接头等
6、电机:严禁选用《高耗能落后机电设备(产品)淘汰目录》中的电机作为试压泵配套电机。配套电机能效应满足《中小型三相异步电动机能效限定值及能效等级》(GB18613-2012)标准中限定值3级规定。
7、每台设备提供维修配件包5套(每套维修包含高压凡尔8个、密封配件包1套)、高压软管10m。
四、 安装、调试、培训、验收要求
1、电动打压泵安装
对到货电动试压泵由供货商派专业技术人员在现场按要求安装调试。
2、电动试压泵调试
安装后进行调试合格。
3、培训实验室操作人员
在现场对操作人员进行操作培训,最终能达到操作人员掌握本机性能,能熟练操作,基本故障排除及更换易损密封件。日后对相关的技术问题进行免费技术支持。设备投入使用一年内用户有需要技术服务时供方要保证及时到现场服务。
5、验收
供货方对电动试压泵安装调试,能正常运行即由技术检测中心进行能效监测,能效及其他技术参数达到本技术规格书的要求,实验室操作人员熟练操作为合格,并且电动试压泵要有完整的中文操作说明书。操作说明书需3套,1套存档,1套现场队站,1套院设备管理部门存放,方可验收合格,否则不得通过验收。
六 其它事项
其它未尽事宜,双方协商解决。
吐哈石油工程技术研究院
2016.06.18
