试压泵计算机控制系统成都乘风阀门技术方案

发布日期:2023-09-09  点击量:

试压泵计算机控制系统成都乘风阀门技术方案

一、设备的使用条件:

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用;

2、环境温度:-25℃~42℃;

3、试验介质: 水或浓度较低的油类,如使用环境在零度以下请自行选用防冻介质;

4、设计耐压:250MPa;

5、测试温度:根据实际使用环境及介质温度;

6、压力测量精度:精准度为满量程FS0.25%;

7、本系统采用250MPa精度为FS0.25%的压力传感器;

8、本系统的整体控制精度为FS0.3-0.5%;

9、电源:AC380/220V,50Hz;

10、相对空气湿度要求:≤70-90%。

本套设备根据客户实际技术要求非标制作:其中参考试压泵执行标准:

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等;

GB-T9234-1997机动往复泵;

GBT 7784-2006 机动往复泵试验方法。


以下为客户技术要求:(非客户自己提出,结合参考杰特的技术方案整理)

1、最高检测压力:最高压力为250 Mpa。

2、检测对象阀门、节流管、套管和各类压力容器等。

3、实时记录检测数据,能够提供数据曲线图。


根据客户以上技术要求及与客户初步技术沟通交流后,结合我公司做过的类似项目,现做出技术方案如下:(此方案仅为初级方案,具体需要与客户沟通交流后方可做出)


二、设备配置部分技术参数及详细功能描述:

1、设备概述:本设备根据需方技术要求非标制作:

设备主体由3D-SY180/250MPa型高压电动试压泵与试压泵压力集成阀组及计算机操作台(含试压泵控制系统)三部分组成。其中高压电动试压泵与试压泵压力集成阀组脱离试压泵控制系统后可独立进行试压试验,但只能显示和控制压力不能进行数据运算与打印报表。试压泵压力集成阀组通过不锈钢镜面管与被测管汇阀门相连接,试压系统所有外接电线电缆及数据线据项目现场施工需要调整。

本试压泵控制系统中试压泵压力集成阀组阀门管汇,均采用美国HIP高压气控阀及高压单向阀以及高压截止阀,从而保证了整个系统的测试精度,保压精度以及将自然压降减至更低,从而实现了整个系统的相对“零泄漏”。

本试压控制系统采用电动打压泵安全阀超压自动起跳和打压泵压力集成阀组里进口高压气控阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急故障可按急停按钮关闭控制系统电源,然后手动泄除试样及设备内部压力, 设备运行如遇紧急情况可用遥控紧急停泵,遥控有效距离100米内。

试压泵

中石油管道研究院管道疲劳测试现场操作台试压软件及视频监控图片。图片仅供参考。

本系统采用高清视频监控系统由四路高清摄像组成,采用目前国内先进的网络硬盘录像机与高清摄像系统组成,还可连入局域网或国际互联网,可实现车间、办公室以及有互联网接入的任何地方远程登陆进行操控(甚至在手机上都可完成),通过计算机控制试压软件及高清摄像系统实现了对压力测试及监控的远程操控和异常诊断。(选择性功能,不在系统方案之内)

试压泵

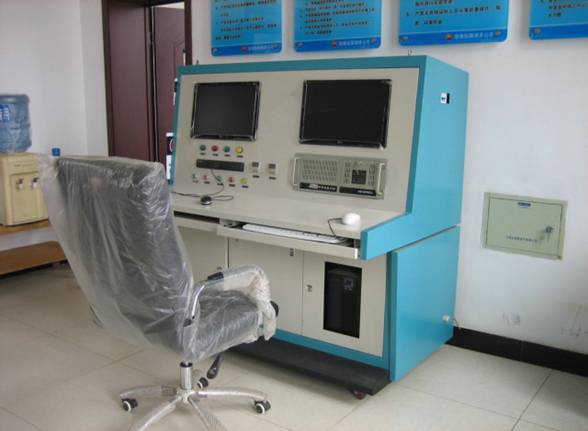

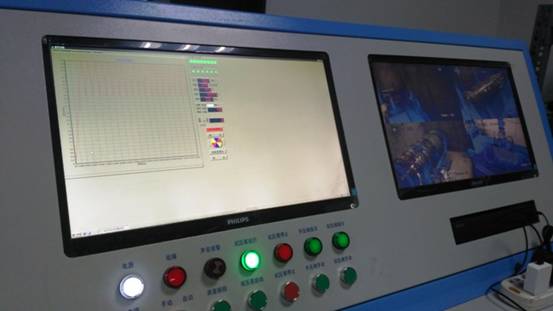

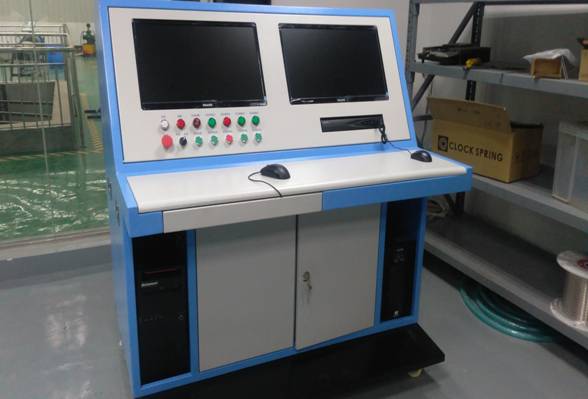

工控机式双屏计算机操作台图片,仅供参考具体请以到货实物为准。

试压泵

商用机式双屏计算机操作台图片,仅供参考具体请以到货实物为准。


试压泵

商用机老式单屏计算机操作台图片,仅供参考具体请以到货实物为准。

试压泵

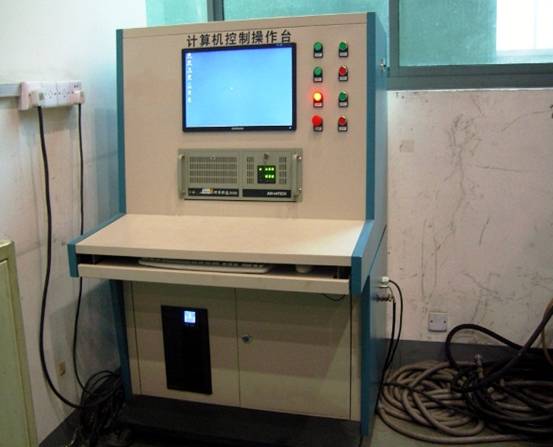

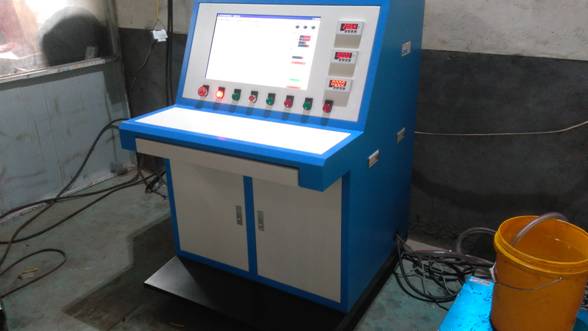

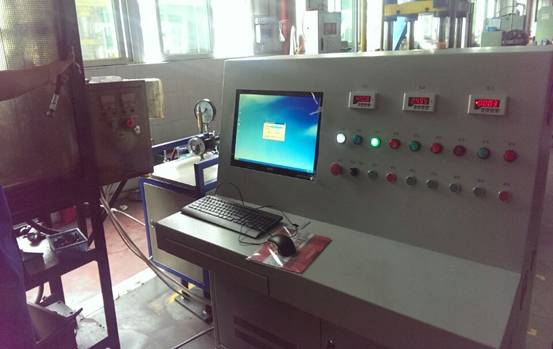

工控机式单屏计算机操作台图片,仅供参考具体请以到货实物为准。



试压泵

内嵌式单屏计算机操作台,图片仅供参考具体请以到货实物为准。


试压泵

内嵌式单屏计算机操作台,图片仅供参考具体请以到货实物为准。









试压泵

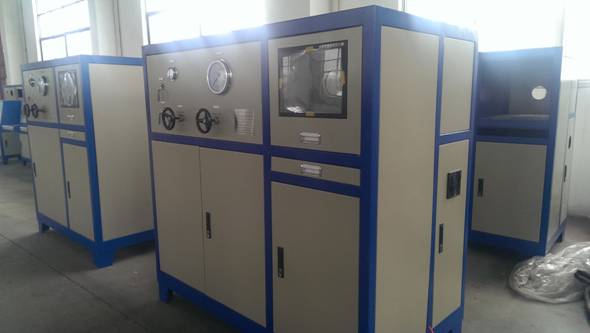

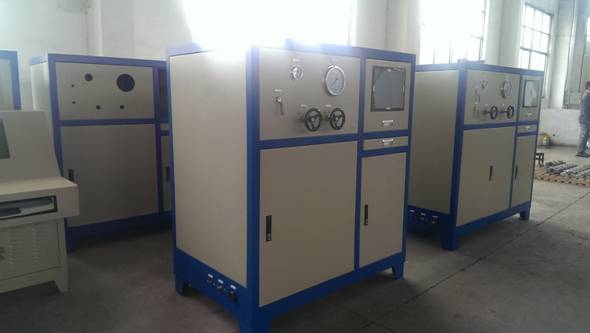

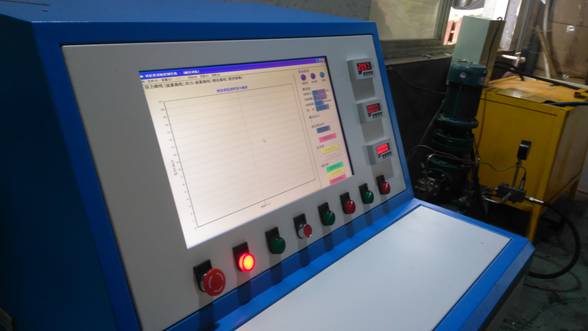

高压集成式计算机控制试压泵车间实物图片,内嵌工业平板计算机,图片仅供参考。

试压泵

高压集成式计算机控制试压泵车间实物图片,内嵌工业平板计算机,图片仅供参考。









2、计算机试压泵控制系统详细配置:

名称

明细项

备  注


台湾研华工控机

1

原装进口IP610系列

显示器

1

飞利浦22寸宽屏液晶显示器

打印机

1

惠普彩打系列

试压泵计算机控制系统

1

试压泵控制器核心

松下变频器及变频电控系统

1

22KW控制15KW变频电机

 3D-SY250MPa电动试压泵含变频电机

1

         思凯达

       3D-SY600/6.3MPa低压注水泵

1

         思凯达

40000PSI不锈钢镜面金属硬管

若干

管汇接头长度等具体参数根据现场排管

试压泵压力集成阀组

1

详细配置见附表,思凯达

            计算机单屏操作台

1

思凯达

试压泵出口高压管汇阀门

1

与试压泵压力集成阀组连接

          UPS配电系统

1

山特城堡系列C2K标机

软件

计算机数据采集控制软件

1

思凯达专用计算机试压软件



































注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。


附表:试压泵压力集成阀组详细配置:

品 名

厂 家

规格型号

数量

单位

备  注

高压常闭气控阀

美国HIP

40000PSI

1

60-11HF6-MPO-NC

高压常开气控阀

美国HIP

40000PSI

1

60-11HF6-MPO-NC

高压单向阀

美国HIP

40000PSI

1

 60-41HF6

高压过滤器

美国HIP

40000PSI

1

60-51HF6

HIP手动针阀

美国HIP

40000PSI

1

60-11HF6

阀组集成箱

思凯达

不锈钢

1

       拉丝不锈钢

集成箱高压管汇

思凯达

40000PSI

1

不锈钢

小气泵



1

高压气控阀供气

耐震电接点压力表

济南长城

250MPa

1

1.6级不锈钢耐震150圆接头M20X1.5

压力传感器

菲尔斯特

250MPa

2

精度FS0.25%传感线10米





























注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

根据实际集成机箱的尺寸试压泵压力集成阀组也可能直接分体与试压泵通过高压管汇连接。



电动试压泵

3D-SY200型超高压电动试压泵渤海钻探现场,图片仅供参考,具体请以到货实物为准。


电动试压泵

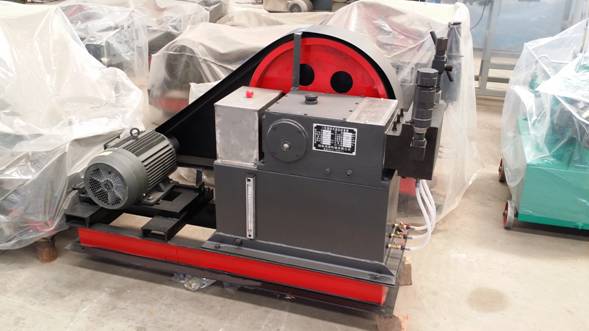

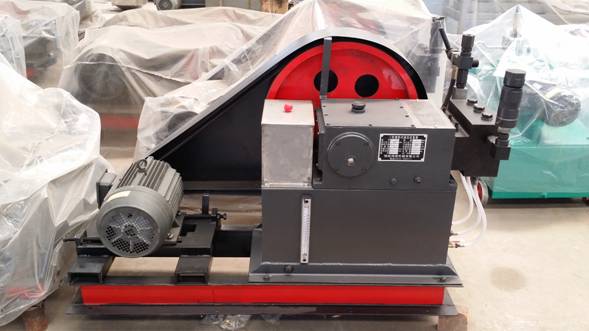

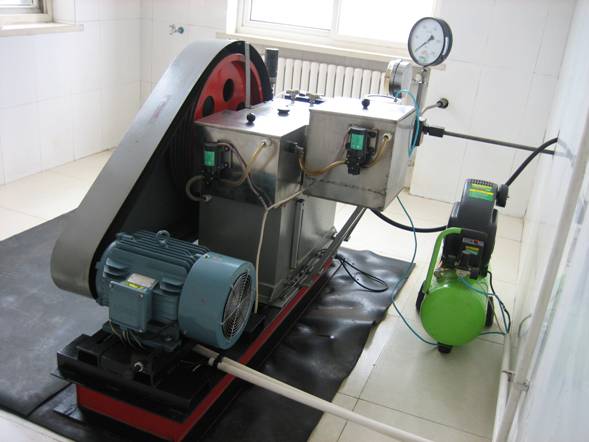

3D-SY200型超高压电动试压泵,图片仅供参考,具体请以到货实物为准。


电动试压泵


3、3D-SY250MPa电动试压泵详细技术参数:

型号

额定压力(Mpa)

流量(L/h)

功率(KW)

电压(V)

频率(HZ)

重量(kg)

3D-SY180/250MPa

250

  180

15

380

0-50

950

试压泵型号: 3D-SY250MPa电动试压泵

技术参数:额定压力250MPa,额定流量180L/h;

试压泵电机:15KW变频电机;

低压注水试压泵型号:3D-SY600/6.3MPa低压电动试压泵(集成在250MPa试压泵上)

技术参数:额定压力6.3MPa,额定流量600L/h;

试压泵电机:1.5KW变频电机;

试压泵控制系统:带本地手动遥控启停及控制功能和计算机远程控制启停.

出口连接端:M30X2工作接头,连接一根两头为M30X2的内螺纹不锈钢镜面高压硬管。

手动卸荷阀:厂家标配;溢流阀:厂家标配;安全保护阀:厂家标配;

试压泵出口高压单向阀:40000PSI美国HIP高压单向阀及高压附件;

远程泄压阀组:40000PSI美国HIP高压气控阀及高压过滤器;

试压泵水箱:集成在试压泵底座,内含高压过滤器;

耐震电接点压力表:1.6级不锈钢150圆250MPa;

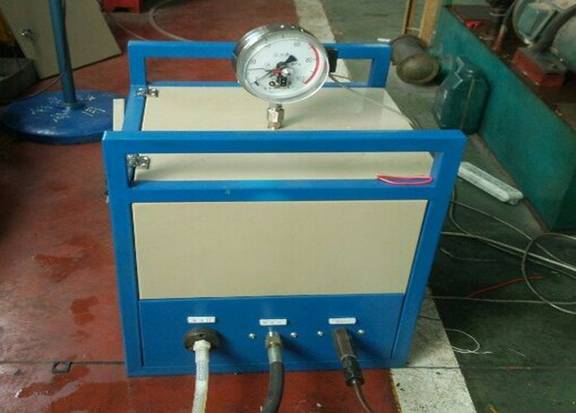

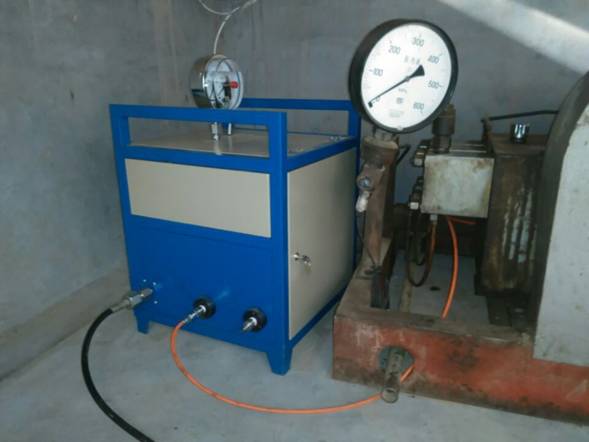

老式试压泵压力集成阀组内含美国HIP气控阀及单向阀,图片仅供参考。

老式试压泵压力集成阀组内含美国HIP气控阀及单向阀,图片仅供参考。

试压泵压力集成阀组

试压泵压力集成阀组

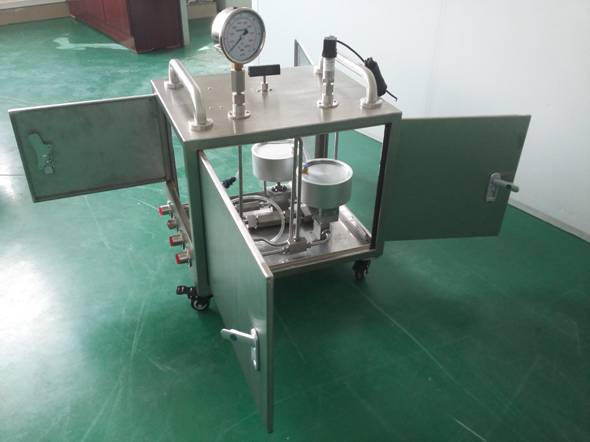

新式不锈钢试压泵压力集成阀组,美国HIP气控阀单向阀。图片仅供参考具体请以到货实物为准。

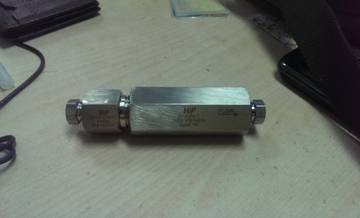

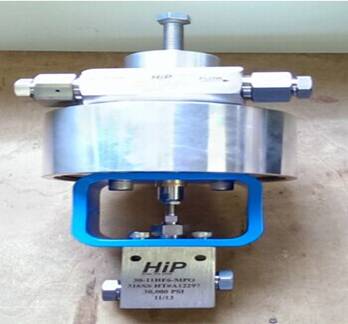

美国HIP高压气控阀及高压过滤器,图片仅供参考具体请以到货实物为准。

美国HIP高压单项阀,图片仅供参考具体请以到货实物为准。


三、设备的控制系统软件的主要功能及技术参数:

鉴于目前很多同行业厂家都是直接使用PLC可编程逻辑控制器自带的组态功能软件,来冒充试压泵专业控制软件,往往是一个模板软件,几百家用户一样的界面,一样的报表。思凯达试压泵控制系统的计算机压力采集控制软件的主要功能参照客户产品的标准设计:软件界面及控制内容由用户提出要求,我们完成功能。并提供日后升级服务。(本设备先应用本公司计算机控制压力测试系统通用软件待用户能提出最终的软件修改要求为止,期限为设备使用起三个月,如以后我公司计算机控制压力测试软件升级换代,在不增加硬件成本的前提下可免费为需方升级。)



1、静压试验;(最大试验压力250MPa);

2、爆破试验;(最大试验压力250MPa);

3、本系统采用一支250MPa精度为FS0.25%压力传感器采集数据。

4、系统压力无级调节,靠计算机软件控制;试压泵本身的一些硬件功能包括:“开始”、“暂停”、“卸压”、“手动调压”等;

5、本试压系统采用电动试压泵安全阀超压自动起跳和进口高压气控阀远程卸放压力,以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急停机,能够手动泄除试样及设备内部压力。

6、本套系统除了客户技术要求提出的功能外还有下面功能:


7、保压时间和压降都是从升到降任意设定时间(用户可以自己设定这个时间)以后开始进入保压时间和计算实际压降。

8、试验程序及参数预输入功能,按照被测试容器设定典型的试验程序有:恒速升压—保压—泄压;恒速升压—直至爆破。恒速升压—保压—恒速升压—保压—恒速升压直至达到试验标准压力;多段恒速升压保压试验过程(可程序选择阶段0-10段)--恒速升压直至达到试验标准压力;另外本软件可以任意设定疲劳测试功能,1-10万次。

9、试验压力在试验过程中可以任意设定单段或者多段保压测试,升压速度能保持恒定,可实现无级调节,到达压力精准无超压。升压速度可显示、可控制;试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意打印试验报表;能直接编制、保存、调用编程好的程序,防止试验参数输入的错误;试验数据能直接以模板形式生成,基本信息完整,只需要做一些备注、判断即可,同时试验结果可编辑,可联网,可与OFFICE办公软件兼容,其模板可重新编制,并设定。

10、软件的使用者有各自的帐户和密码。


11、本系统计算机控制系统添加了压力遥控装置,可在100米之内对试压泵进行启停,从而达到高效安全的目的,控制系统有手自一体的功能,如果自动部分失灵,可使用手动完成试压试验。

注:以上系统控制软件功能为我公司通用软件功能!可根据客户实际需求增添任意功能。因我公司软件为开放式,由客户提出技术要求,界面功能为任意,达到客户满意是我们的宗旨。



附件:计算机控制软件一些基本功能,图片仅供参考具体请以实物为准。

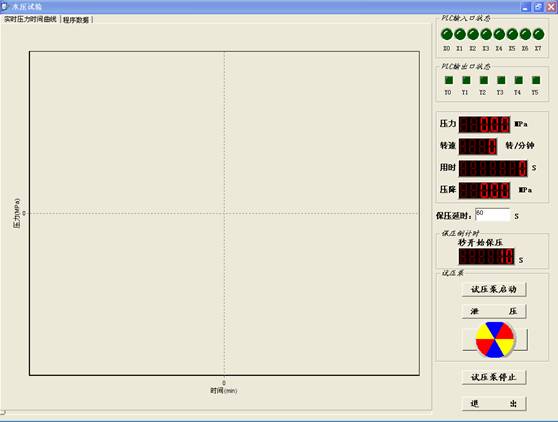

试压软件界面及其功能仅供参考:(此界面也可根据客户提出要求,定做界面)

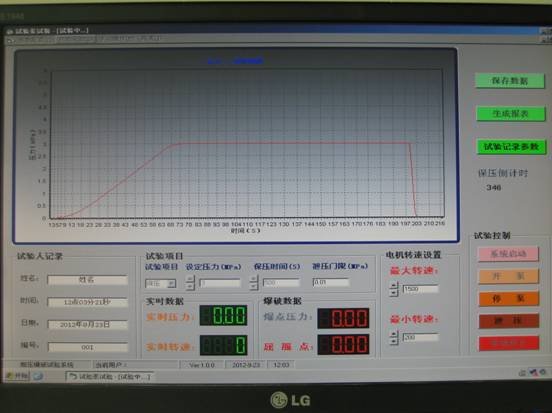

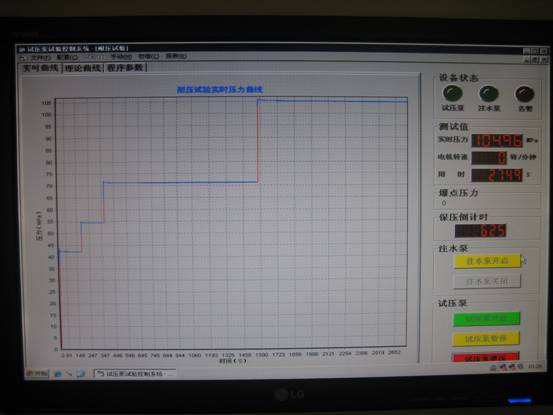

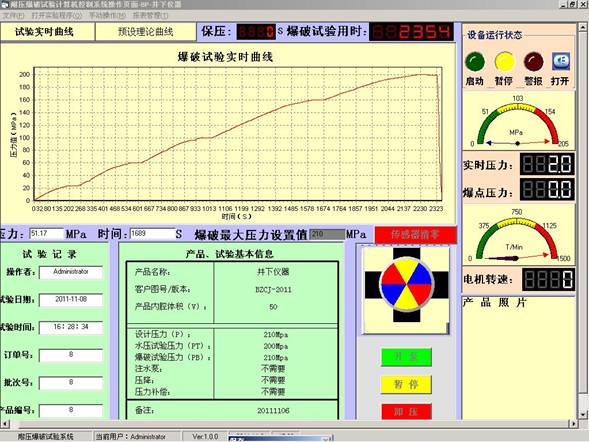

软件实际升压曲线图。

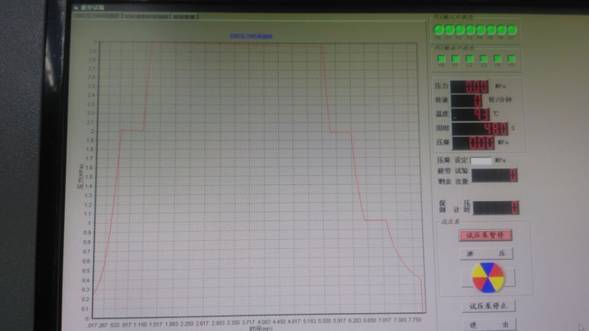

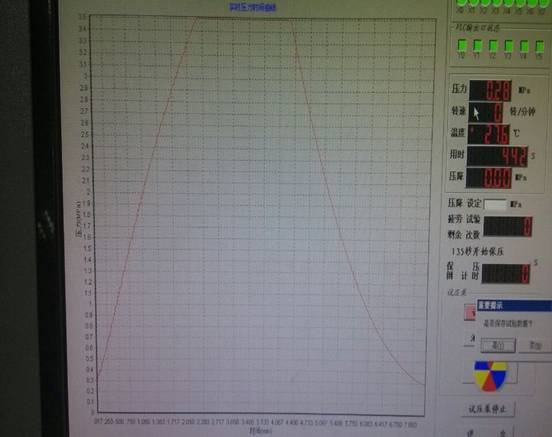

软件梯度升压梯度降压曲线图,以上是软件的一些基本功能,图片仅供参考。请以实物为准!

















200MPa梯度升压梯度降压曲线图,以上是软件的一些基本功能,图片仅供参考。请以实物为准!




系统控制软件操作界面说明及系统软件的参数设置:

本系统内置本公司自主研发的专用控制软件,操作界面人性化,软件性能成熟稳定无缺陷,可以任意设定试验项目、压力值、保压时间等各种试验参数。完善的人机交互界面,制定试压方案后会通过弹出窗口的形式引导操作员完成实验。通过对话框上“确定”,“取消”按钮对相对危险(例如爆破实验)的试验项目,让程序员进行确认,确定实验的准确与安全。软件可根据用户技术要求更改功能,可按照用户自定义界面及功能编制,以双方最终沟通需方认可的界面为准。

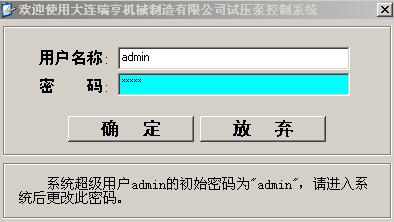

1、登录:系统自动生成一个超级用户,用户名和密码为admin,进入系统后,通过增加修改删除用户等操作,用户可自己增加删除修改用户名称密码级别等。

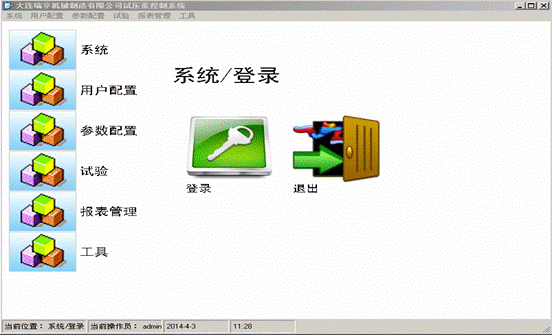

2、系统登录和退出

登录:可以按其他用户名重新登录。退出:退出软件。

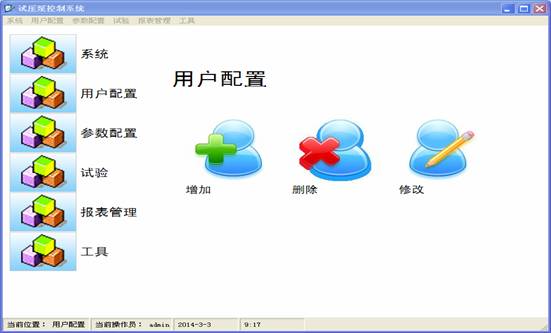

3、用户配置,只有管理员用户才能进行用户配置

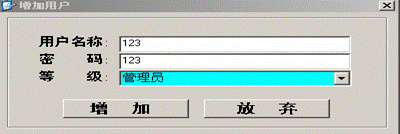

增加删除修改:

用户名称是唯一的,如果已经有此用户,不能再增加同一用户名称。正在登录的用户不能被删除。

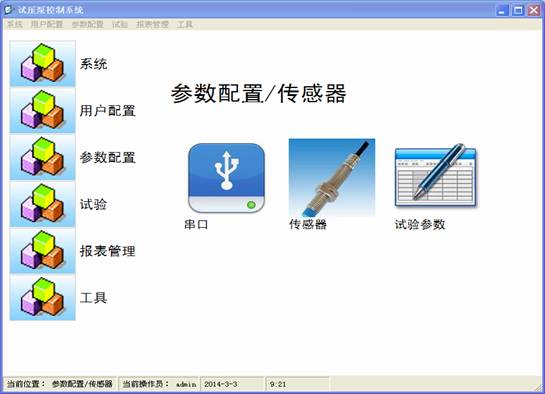

4、参数配置:只有管理员用户才能进行参数配置




(1)串口配置:

地址为PLC的地址

端口号为PC和PLC连接用的串口的端口号

波特率、校验、数据位、停止位应和PLC的对应(本机串口端口号是1)

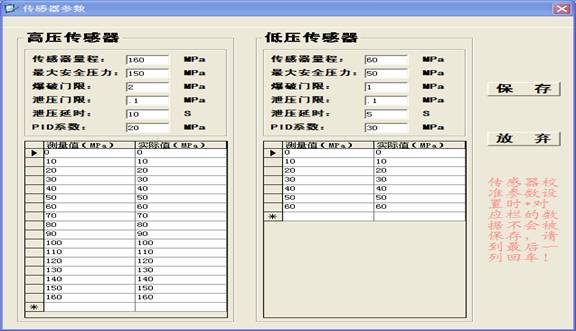

(2)传感器配置:

配置高压传感器和低压传感器。

量程为传感器量程,最大安全压力应不超过传感器量程,爆破门限是指在100毫秒内压力下降爆破门限所设定值以上认为是爆破。泄压门限是指泄压到设定门限以下认为泄压结束。泄压延时是指泄压到泄压门限后继续泄压设定时间后停止泄压。PID系数设定范围为10-50。数值越小,打压速度会越慢,反之速度会快,对于小容器,应选小的系数,大容器应选大的系数。传感器校准填入测量值和实际值。至少要包含0和量程两个值,*对应栏的数据不会被保存。

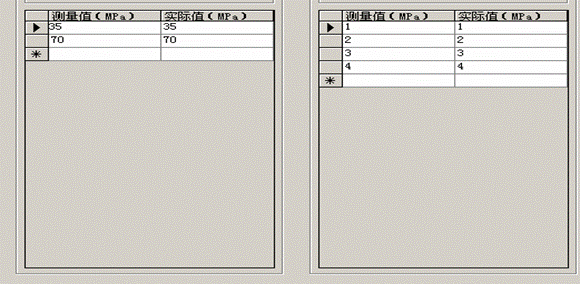

本软件,可以对压力表和传感器互相进行校验。将压力表实测的压力值填入格中实际值和测量值一一对应,为保证精度需要多采集几个压力点来设置,如下图:

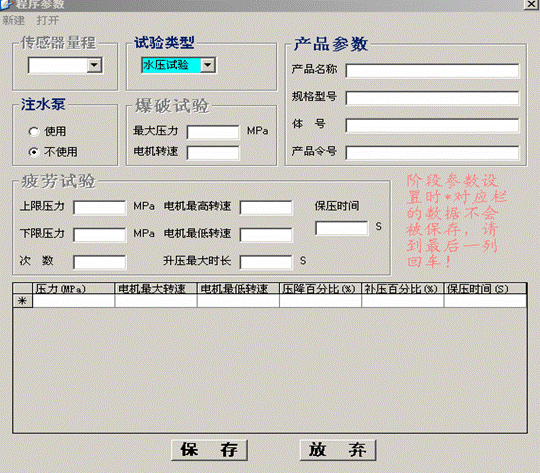

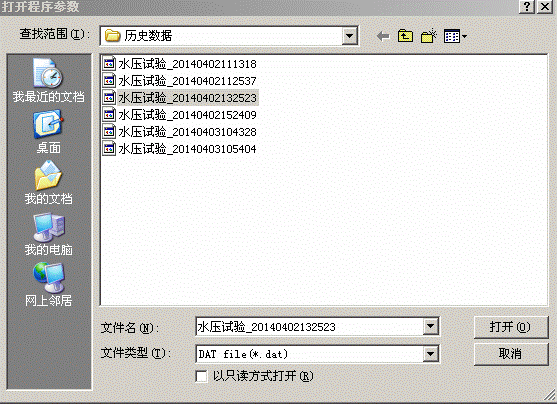

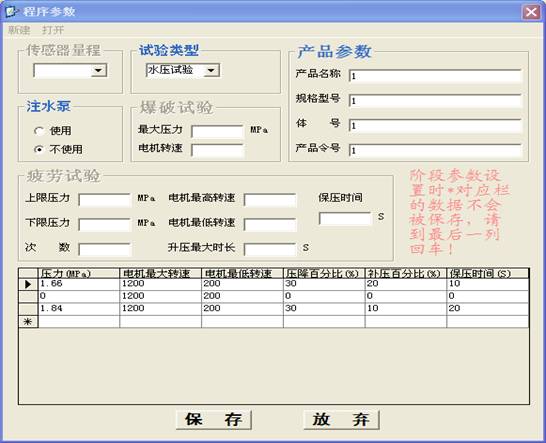

(3)试验参数

包括新建试验参数和打开已经配置的试验参数

数据保存在安装目录下的程序数据子目录下,文件类型为.dat.。

选择试验类型,产品参数等。根据不同试验类型,会有不同参数需要配置。水压试验必须填压力阶段参数,爆破试验如果需要阶段打压再爆破也要填阶段压力参数。压降百分比是指保压时间内下降的压力超过设定百分比被认为不合格。补压百分比是指保压时间内压力下降超过设定百分比,系统自动启动试压泵补压。

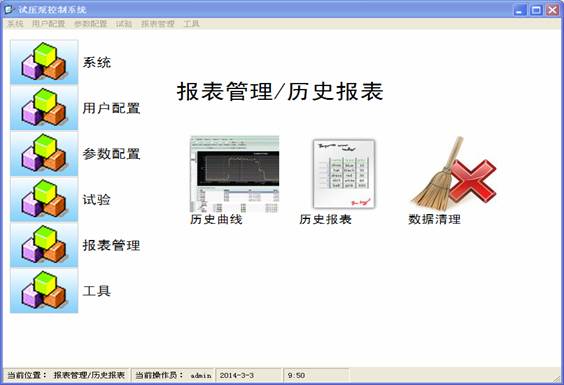

报表管理

报表管理功能包含:历史曲线、历史报表、数据清理三个选项。

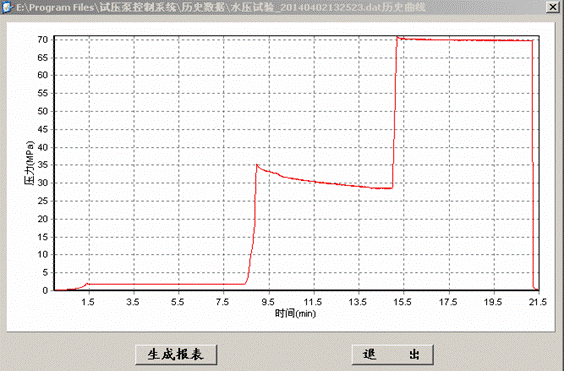

历史曲线显示保存的打压数据曲线,并可产生历史报表



可点击生成报表

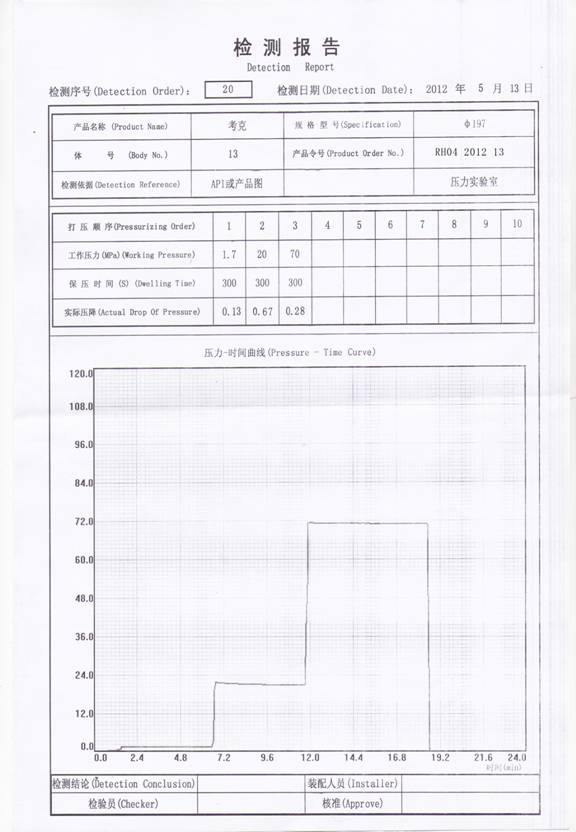

以上为客户提供的试压报表。仅供参考,具体请以实物为准。

本系统试验报表由客户提供模版,开放式制作。

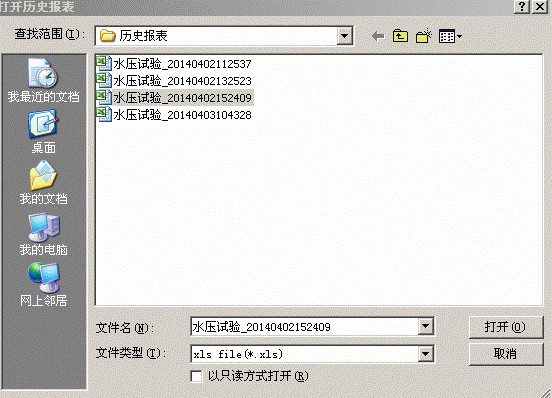

历史报表显示历史报表,数据清理可以删除历史数据和程序数据

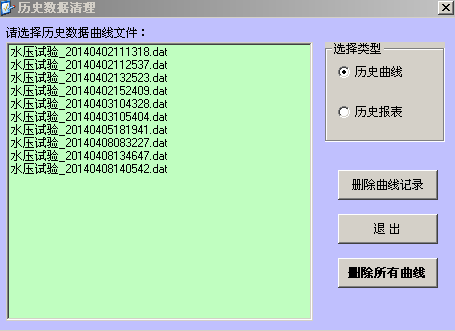

数据清理:点击数据清理可选择需要删除的历史曲线与历史报表。(慎用)

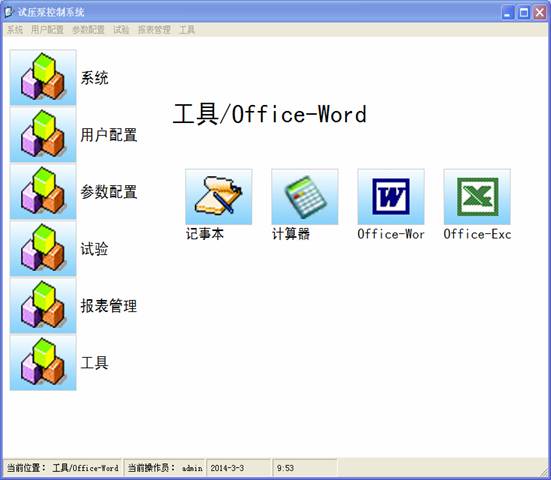

常用的工具软件

注:

1.本系统如果需要做试验补以前的历史数据的话,可通过修改计算机时间的办法来实现。

2.本系统可以通过设定压力传感器不同的参数来实现与实际压力成倍数的试验(多用于低压高显示)

3.本系统如需手动控制试压泵打压,需要将手动自动旋钮扭至手动即可,

以上是软件的一些基本功能,图片仅供参考。请以实物为准!



1)高压集成式电动试压泵控制系统整机质保期为交货之日起十二个月(人为破坏及人为不规范操作除外);

2)高压集成式电动试压泵控制系统的其它连接件、易损件、电器元件等质保期为现场使用六个月(人为破坏及人为不规范操作除外);

3)在此期间由于供方的原因,造成的质量问题需负责“三包”;费用由供方承担。超过质保期如发生非正常的设备故障,供方亦应提供及时有效的相关服务。
