低压大流量电动试压泵压力遥控自控变频变流量控制系统

低压大流量电动试压泵压力遥控自控变频变流量控制系统

电动试压泵型号:3D-SY4000/2.5MPa；

技术参数：额定压力2.5MPa，额定流量4000L/h；

试压泵电机：5.5KW变频电机；

试压泵控制系统：压力遥控自控变频变流量控制，带本地手动启停功能；

出口连接端：M22X1.5工作接头，连接一根5米两头为M22X1.5的内螺纹胶管；

手动卸荷阀：试压泵厂家标配；安全保护阀：厂家标配；

电接点压力表： 1.6级4MPa电接点；

标配高压胶管：5米。

随机备件： 1套

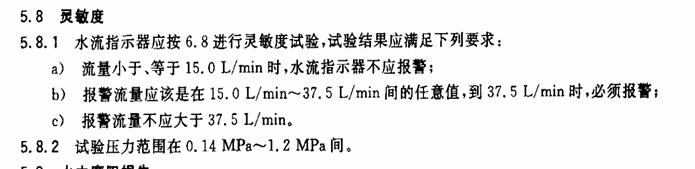

 该电动试压泵在使用前，只需在电接点压力表上设定上限2.4MPa压力值，在数显时间继电器上设置好保压时间，然后按遥控或手动按钮启动试压泵，这期间可以随意扭动变频器旋钮改变电机转速调节试压泵流量及升压速度，当压力达到事先设定的上限2.4MPa目标值时，试压泵会自动停机进入保压状态，可通过压力表实时观察压力变化情况，当保压时间到，可手动打开试压泵泄压阀卸除压力，试压完毕。当用该泵进行5.8.1试验时，安装好管路后按遥控或手动按钮启动管道试压泵，这期间可以随意扭动变频器旋钮改变电机转速调节试压泵流量及升压速度，保持用户要求的每分钟流量速度，打开打压泵上红色溢流阀保持动态压力0.14MPa-1.4MPa之间。

以上是和客户沟通的技术要求，根据客户技术要求做方案如下：

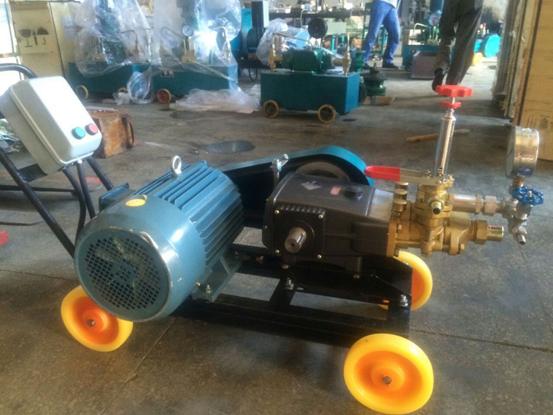

3D-SY4000/2.5MPa电动打压泵现场工作图片，图片仅供参考具体请以实物为准

本系统采用电动试压泵如下：

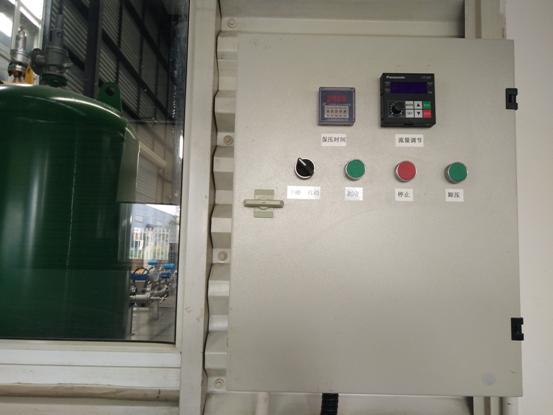

压力自控遥控变频变流量试压泵控制箱，图片仅供参考具体请以实物为准。
