长沙试压泵厂家自动控制试压泵控制系统技术方案

发布日期:2023-09-08  点击量:

长沙试压泵厂家自动控制试压泵控制系统技术方案

一、设备的使用条件:

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用;

2、工作环境:-10℃~45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号;

3、试验介质:为水或冷却液。

4、设计耐压:6MPa;

5、测试温度:根据实际使用环境及介质温度;

6、压力测量精度:精准度为满量程FS0.1%;

7、本系统采用6MPa精度为FS0.1%的压力传感器;

8、本系统的整体控制精度为FS0.3-0.5%;

9、电源:AC380/220V,50Hz;

10、相对空气湿度要求:≤70-90%。


本套设备根据客户实际技术要求非标制作:

其中参考试压泵执行标准:

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等;

GB-T9234-1997机动往复泵;

GBT 7784-2006 机动往复泵试验方法。









以下为客户技术要求其中关于控制系统的要求:

3.6 控制系统:

3.6.1按照输入的压力进行阶段性升压。

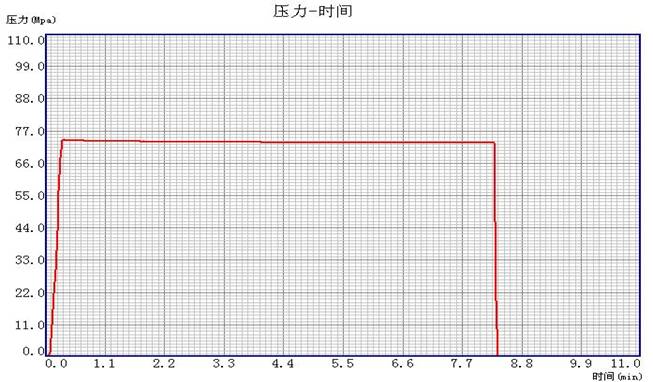

3.6.2 需可根据压力输出曲线图。

3.6.3 需可输入阶段的压力值,并在曲线图中显示。

3.6.4 可编辑、打印试压报告,且试压报告表格形式可修改。

3.6.5 试压记录需可保存和拷贝。

3.6.6 显示屏上有整体流程图的显示。

3.7 传感器、压力表需有检验报告及检验合格证。

3.8 工作环境:-10~45℃,介质为水或冷却液。

3.9 需有急停按钮。

3.10 需有自动泄压功能。

3.11 有自动、手动切换功能。

3.12 当出现超压、过载等异常情况时,系统自动发出报警信息,停止测试并自动泄压。

3.13 接口尺寸为M22X1.5。

3.14 泄空阀采用电磁阀控制。

3.15 电源:三相AC380V。

3.16 需有外接信息采集的设备端口。

3.17 整体试压装置带万向脚刹的轮子。










压 力 曲 线 报 告

检查序号: 1                                                    打印日期:   年   月   日

产品名称

试压前在参数中填写

规格型号

试压前在参数中填写

生产厂家

试压前在参数中填写

检测项目

试压前在参数中填写

检测依据

试压前在参数中填写

检测单位

试压前在参数中填写

段    数

 1       2         3         4         5

目标压力(Mpa)

自动生成

保压时间(Min)

自动生成

实际压降(Mpa)

自动生成

合格判定

自动生成

检验


操作


审核


批准













客户技术要求试验报表模板。





二、设备配置部分技术参数及详细功能描述:

1、设备概述:本设备根据客户以上技术要求非标制作:

设备主体4MPa高压流量113L/h的电动试压泵(客户自备)与压力集成阀组管汇阀门及水箱整体集成计算机集成机箱操作台内部,试压泵的计算机变频控制系统与试压泵保持严格水电分离,试压控制系统具有手自动一体化控制,当出现超压、过载等异常情况时,系统自动发出报警信息,停止测试并自动泄压,整体系统具有外接信息采集的设备端口,试压系统所有外接电线电缆及数据线据项目现场施工需要调整。

本自动试压装置控制系统的试压泵压力集成阀组中保压和泄压采用常开和常闭性低压大流量电磁阀,反应迅速更能保证整体系统的测试精度、保压精度、并可以将自然压降减至更低,从而实现了整个系统的相对“零泄漏”,我公司早在十几年前就应用变频无极调速系统来控制电动试压泵的升压速率,从而最大限度的实现了停泵不超压,压力不过冲,这一点大大优于同行业其它厂家的控制功能。本试压系统还配有远程遥控紧急开泵、停泵功能,这一点大大的方便了操作人员实际试压工作中的劳动强度,例如在被测工件拧好接口准备开始试压时,可以按遥控器远程开泵,操作人员检查所有接口有无拧紧或者漏水漏压,如遇这种情况可遥控停泵进行操作。

本系统采用电动试压泵安全阀超压自动起跳和试压泵压力集成阀组里低压大流量电磁阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急故障可按急停按钮关闭控制系统电源,然后手动泄除试样及设备内部压力, 设备运行如遇紧急情况可用遥控紧急停泵,遥控有效距离100米内。






名称

明细项

数量

单位

备  注

试压泵控制系统

计算机

1

飞利浦22寸液晶显示器,联想商用机

打印机

1

惠普彩打系列

试压泵变频控制系统

1

松下3.7KW变频器,变频电控系统

试压泵变频控制系统

(水电分离)

1

思凯达出品,数据采集控制输出,传感器电源,变频器控制

试压泵压力集成阀组

管汇阀门及连接件

1

思凯达出品,详见下表

设备整体配电系统

1

根据整体设备制作

计算机集成机箱操作台,

电动试压泵及水箱整体集成

1

碳钢喷塑,思凯达出品

电动试压泵及相关配套

1

含3KW变频电机,客户自备

软件

SKD专用试压泵控制软件

1

思凯达出品



























自动控制试压装置备详细配置参数:

注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。将电动试压泵集成在机箱内会增加很多阀门管汇连接件以及机箱面板上的泄压阀压力表的引出等等。

本操作台上有吊装钩,下有万向轮,方便试压现场移动作业。

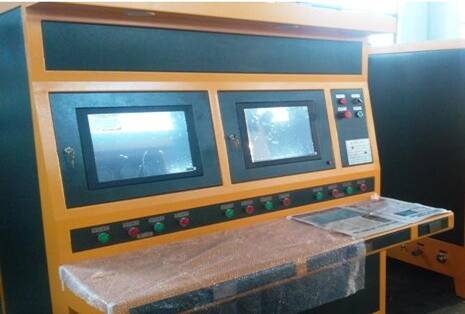

单屏计算机集成机箱操作台现场实物图片,图片仅供参考具体请以到货实物为准。

名称

明细项

厂家

规格型号

数量

单位

备  注

常闭电磁阀

凯铂瑞

6MPa

1

DN8

电磁阀过滤器

凯铂瑞

6MPa

1

DN8

常闭电磁阀

凯铂瑞

6MPa

1

DN8

电磁阀过滤器

凯铂瑞

6MPa

1

DN8

手动截止阀

百特

6MPa

1

DN8

试压泵集成阀组

管汇阀门及连接件

思凯达

10MPa

1

304不锈钢

不锈钢精密耐震电接点YTNXC150-6MPa

济南长城

6MPa

1

0.4级,不锈钢耐震

压力传感器

菲尔斯特

6MPa

1

精度FS0.1%传感线10米































试压泵压力集成阀组管汇阀门详细配置:

注:个别配件在实际生产制作有可能参数不同,但不影响设备整体功能。

自动控制试压泵

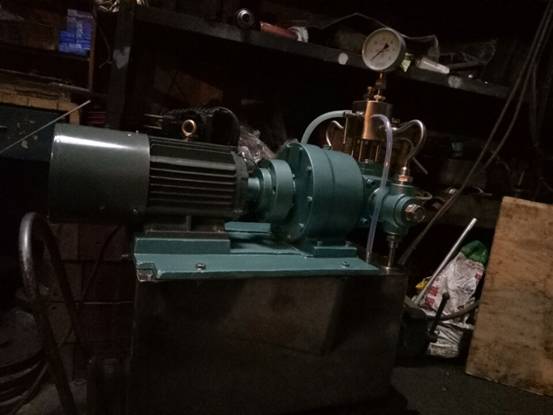

客户电动试压泵实物图。


三、设备的控制系统软件的主要功能及技术参数:

鉴于目前很多同行业厂家都是直接使用PLC可编程逻辑控制器自带的组态功能软件,来冒充试压泵专业控制软件,往往是一个模板软件,固化了试验流程,客户试验时根本不能进行自主的编程,更不能根据实际试验及时调整试验程序,也不能单独升级某些需要的功能,升级要单独收费,几百家用户一样的界面,一样的报表。

我司试压泵控制系统的计算机压力采集控制软件的主要功能参照客户产品的标准设计:软件界面及控制内容完全开放设计由用户提出要求,在试验时可任意设定任何试验项目,我们完成功能。我们有几百家客户案例,就有几百个软件界面和几百种不同的软件功能,并提供日后免费升级服务。(本设备先应用本公司计算机控制压力测试系统通用软件待用户能提出最终的软件修改要求为止,期限为设备使用起三个月,如以后我公司计算机控制压力测试软件升级换代,在不增加硬件成本的前提下可免费为需方升级。)


计算机压力采集控制软件的主要基本功能如下:

1、静压试验;(最大试验压力6MPa);

2、爆破试验;(最大试验压力6MPa);

3、本系统采用一支6MPa精度为FS0.1%压力传感器采集数据。

4、系统压力无级调节,靠计算机软件控制;试压泵本身的一些硬件功能包括:“开始”、“暂停”、“卸压”、“手动调压”等;

5、本试压控制系统采用电动试压泵安全阀超压自动起跳和试压泵压力集成阀组里低压大流量电磁阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急故障可按急停按钮关闭控制系统电源,然后手动泄除试样及设备内部压力, 设备运行如遇紧急情况可用遥控紧急停泵,遥控有效距离100米内。

压 力 曲 线 报 告

检查序号: 1                                                        打印日期:   年   月   日

产品名称

试压前在参数中填写

规格型号

试压前在参数中填写

生产厂家

试压前在参数中填写

检测项目

试压前在参数中填写

检测依据

试压前在参数中填写

检测单位

试压前在参数中填写

段    数

 1       2         3         4         5

目标压力(Mpa)

自动生成

保压时间(Min)

自动生成

实际压降(Mpa)

自动生成

合格判定

自动生成

检验


操作


审核


批准













以上为客户要求试验报表




压 力 曲 线 报 告

检查序号: 1                                      打印日期:  年 月 日

产品名称

试压前在参数中填写

规格型号

试压前在参数中填写

生产厂家

试压前在参数中填写

检测项目

试压前在参数中填写

检测依据

试压前在参数中填写

检测单位

试压前在参数中填写

段    数

1      2      3      4      5     6

目标压力(Mpa)

自动生成

保压时间(Min)

自动生成

实际压降(Mpa)

自动生成

合格判定

自动生成

检验


操作


审核


批准

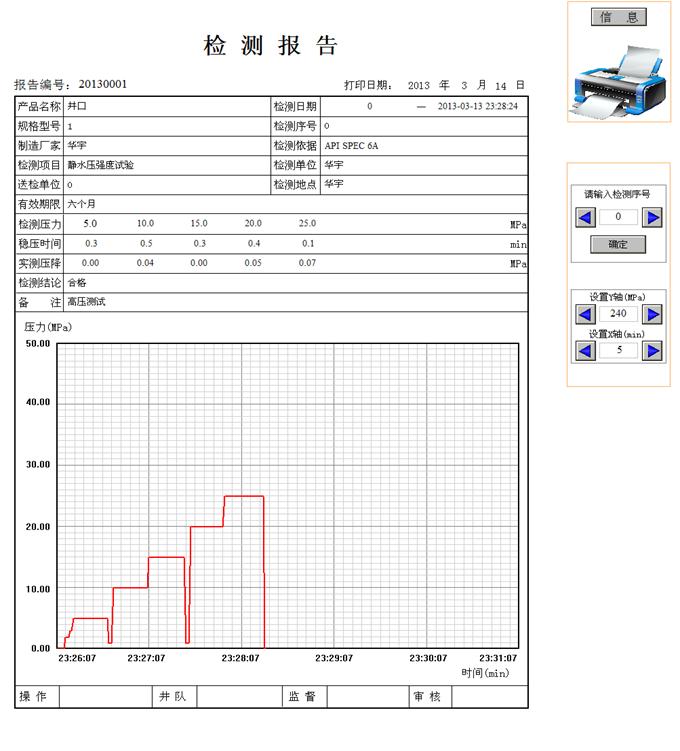

注:三段保压界面报表国内同行业厂家软件截图,图片仅供参考具体请以到货实物为准。



注:三段保压界面报表国内同行业厂家软件截图,图片仅供参考具体请以到货实物为准。



6、本套系统除了以上同行业厂家客户技术要求中的试验报表功能,外还具有下面N多功能:

7、保压时间和压降都是从升到降任意设定时间(用户可以自己设定这个时间)以后开始进入保压时间和计算实际压降。

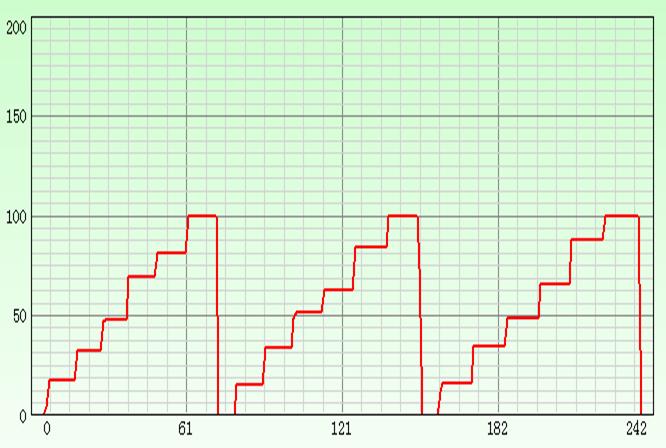

8、试验程序及参数预输入功能,可任意设定升压程序流程,按照被测试容器设定典型的试验程序有:恒速升压—保压—泄压;恒速升压—直至爆破。恒速升压—保压—恒速升压—保压—恒速升压直至达到试验标准压力;多段恒速升压保压试验过程(梯度升压,可程序选择阶段0-10段,或者更多段)恒速升压直至达到试验标准压力;另外本软件可以任意设定疲劳测试功能,1-10万次。

9、试验压力在试验过程中可以任意设定单段或者多段保压测试,升压速度能保持恒定,可实现无级调节,到达压力精准无超压。升压速度可显示、可控制;试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意打印试验报表;能直接编制、保存、调用编程好的程序,防止试验参数输入的错误;试验数据能直接以模板形式生成,基本信息完整,只需要做一些备注、判断即可,同时试验结果可编辑,可联网,可与OFFICE办公软件兼容,其模板可重新编制,并设定。

10、软件的使用者有各自的帐户和密码。

11、本系统计算机控制系统添加了压力遥控装置,可在100米之内对试压泵进行启停,从而达到高效安全的目的,控制系统有手自一体的功能,如果自动部分失灵,可使用手动完成试压试验。

注:以上系统控制软件功能为我公司通用软件功能!可根据客户实际需求增添任意功能。因我公司软件为开放式,由客户提出技术要求,界面功能为任意,达到客户满意是我们的宗旨。

我司做过的试压泵控制系统一些案例及控制软件界面就不一一列举了,设备软件具体功能和界面及试验报表最终以双方技术协议为准。
