通用型带试压泵远程泄压阀组电动试压泵控制系统

通用型带试压泵远程泄压阀组电动试压泵控制系统

客户试压泵为安徽庐江的高压泵，用于胶管吐芯，现在想加装电器控制，保压5分钟之后自动泄压，如果出现渗漏报警，电机功率22KW，胶管吐芯及保压最大压力60MPa左右，流量每分钟6.7升。根据以上与客户技术沟通交流，结合我公司做过的类似项目，现做出技术方案如下：（此方案中所有图片均为我公司曾经做过的项目实物照片，图片仅供参考具体请以到货实物为准）

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、工作环境：0℃～45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号；

3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品；

4、设计耐压:80MPa；

5、测试温度：根据实际使用环境及介质温度；

6、压力测量精度：精准度为满量程FS0.1%；

7、本系统采用80MPa精度为FS0.1%的压力传感器；

8、本系统的整体控制精度为FS0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本套设备根据客户实际技术要求非标制作：其中参考试压泵执行标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等；

GB-T9234-1997机动往复泵；

GBT 7784-2006 机动往复泵试验方法。

二、设备配置部分技术参数及详细功能描述：本设备根据需方技术要求非标制作：

设备主体由电动试压泵（客户自备）含试压泵控制系统与试压泵远控泄压阀组两部分组成。其中试压泵控制系统面板有自动和手动两种功能选择，试压泵的启动停止以及远控泄压阀组都可以选择自动泄压或选择按按钮泄压。

本试压泵远控泄压阀组的管汇采用高压大流量电磁阀及进口美国HIP单向阀与HIP截止阀，更能保证整体系统的测试精度、保压精度、并可以将自然压降减至更低，从而实现了整个系统的相对“零泄漏”，本试压泵控制系统还配有远程遥控紧急开泵、停泵功能，这一点大大的方便了操作人员实际试压工作中的劳动强度，例如在接头拧好准备开始试压时，可以按遥控器远程开泵，操作人员检查所有接口有无拧紧或者漏水漏压，如遇这种情况可遥控停泵进行操作。

本试压控制系统采用电动试压泵安全阀超压自动起跳和试压泵远程泄压阀组里高压大流量电磁阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急故障可按急停按钮关闭控制系统电源，然后手动泄除试样及设备内部压力, 设备运行如遇紧急情况可用遥控紧急停泵，遥控有效距离100米内。

该试压泵控制系统使用前，只需在电接点压力表上设定上限压力值，在数显时间继电器上设置好保压时间（5分钟或任意时间），然后按遥控或手动按钮启动打压泵，当压力达到事先设定的上限目标值时（可预留到压力报警功能），电动打压泵会自动停机进入保压状态，可通过压力表（或数显表或数显记录仪，选择性功能）实时观察压力变化情况，如果保压期间出现渗漏系统会自动报警，当保压时间到（可预留保压时间到报警功能），远程泄压阀组自动启动卸荷压力，也可打开手动试压泵泄压阀卸除压力，试压完毕。

三、试压泵控制系统及远控阀组的详细配置：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

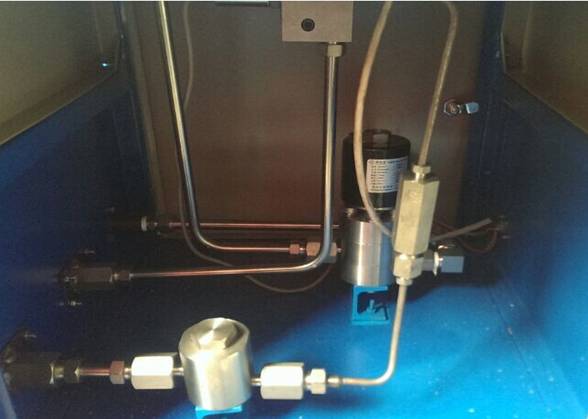

试压泵远控阀组现场内部集成图，图片仅供参考具体请以实物为准。

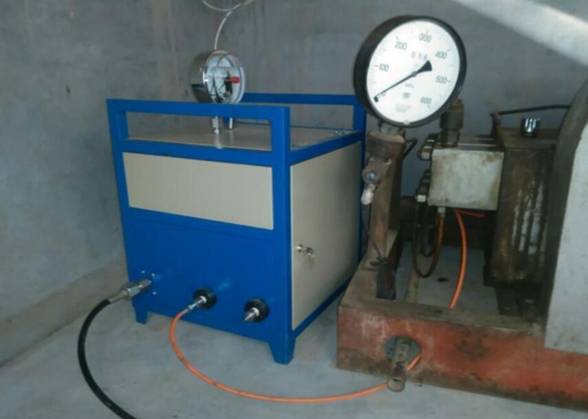

试压泵远控阀组现场使用图，图片仅供参考具体请以实物为准。

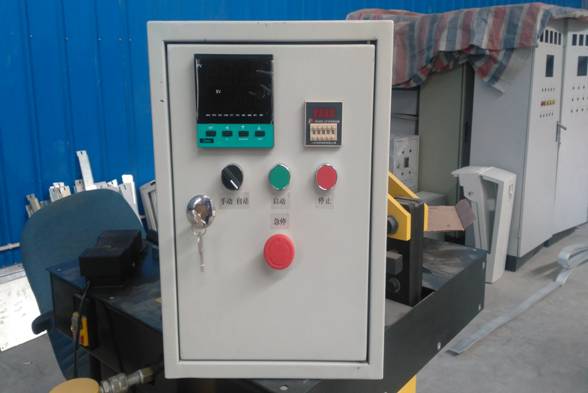

试压泵控制系统电控箱可随意挂在车间墙壁上或者放置在工作台上，通过电线电缆和试压泵相连。

电控箱尺寸及面板具体可以定做，图片仅供参考具体请以实物为准。
