国内目前试压泵控制系统简单分类
第一种:压力数显式试压泵,采用数显压力表或者采用压力变送器加显示仪表代替原有机械压力表,一般会显示到小数点后两位(智能数显表显示位数可自行调节),比机械压力表精度高,压力显示数字化,易观察。

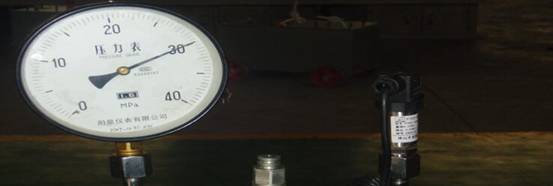

普通数显表,内含传感器直接拧到试压泵上。
智能数显表,通过压力变送器采集压力信号,功能很多包括可调节压力上下限,可设定小数点后面显示位数,可以结合控制系统启停试压泵等。
第二种:压力自控试压泵或试压泵压力自控装置:目前国内其它试压泵厂家试压泵基本控制配套的都是压力自控装置,利用电磁启动器和电接点压力表组成。基本功能就是在电接点压力表上设定上限压力值(也可以设置下限,上限停下限开,适用于一些试压过程中出现压降时需要补压的行业),到压力自动停泵进入保压状态。打压泵压力遥控自控是在原有压力自控上面加装了遥控板,任意遥控启停试压泵,多用于高压试压泵,还有可实现人工手动梯度升压的功能。
下面是压力遥控自控的标准动作叙述:
该泵在使用前,只需在电接点压力表上设定上下限压力值(上限停下限开,适用于一些试压过程中出现压降时需要补压的行业),然后按遥控或手动按钮启动试压泵,当压力达到事先设定的上限目标值时,试压泵会自动停机进入保压状态,可通过压力表实时观察压力变化情况,当保压时间到,手动打开试压泵泄压阀卸除压力,试压完毕。
第三种:添加了数显时间继电器、智能数显表含压力变送器及变频器还有试压泵压力集成阀远控泄压的:下面是标准动作叙述:
该泵在使用前,只需在电接点压力表上设定上下限压力值,在数显时间继电器上设置好保压时间,然后按遥控或手动按钮启动试压泵,这期间可以随意扭动变频器旋钮改变电机转速调节试压泵流量及升压速度(专门针对用户被测管道大小不均或者怕升压速度过快),当压力达到事先设定的上限目标值时,试压泵会自动停机进入保压状态,可通过压力表或数显压力表实时观察压力变化情况,当保压时间到,远程泄压阀组自动启动卸荷压力,也可手动打开试压泵泄压阀卸除压力,试压完毕。
第四种:添加了数显记录仪或PLC采集系统,采集压力数据曲线的,只采集,控制还是用压力遥控自控或结合变频变流量,有时采用PLC的采集系统也可做控制但是因为操作比较繁琐客户不经常用,下面是标准动作叙述:
该泵在使用前,只需在电接点压力表上设定上下限压力值,在数显时间继电器上设置好保压时间,然后按遥控或手动按钮启动试压泵,这期间可以随意扭动变频器旋钮改变电机转速调节试压泵流量及升压速度(专门针对用户被测管道大小不均或者怕升压速度过快),当压力达到事先设定的上限目标值时,试压泵会自动停机进入保压状态,可通过数显记录仪实时观察压力变化或曲线变化,当保压时间到,远程泄压阀组自动启动卸荷压力,也可手动打开试压泵泄压阀卸除压力,试压完毕。
以下为数显记录仪的标准叙述:
1、在压力试验过程中,可以显示实时压力数值和实时压力曲线,自动记录压力值及升压保压过程的曲线变化并存储与打印到微型打印机,或通过U盘导出数据到计算机等功能。
2、数显记录仪压力采集系统可随时通过数据线直连到计算机(笔记本电脑)上,通过计算机后台软件实时观察试验情况及压力数值和压力曲线,并可通过计算机导入数据随时打印试验报表,试验报表格式电子档可任意随时编辑。
以上四种可自由组合,可单独可结合,就看客户的需求!
第五种:计算机控制:分为简单的控制和整体控制
简单的控制只控制试压泵的启停,整体控制就是试压泵的启停,远程泄压等等。
基本控制系统的动作都一样,通过变频器无级变速实现试压泵精准停泵。
试压泵控制系统最大的问题是每个行业每个厂家甚至每个厂家不同的被测容器都需要单独的报表,而且没有一模一样的报表,目前国内的其他厂家都是通用软件通用报表,根本满足不了客户,思凯达的报表还算是可以满足客户需求,但是每个客户因为报表不通都需要花很大的时间和精力去给客户改,我们可以高度开放性编辑报表是真正的量身定做的试压泵控制系统和报表。
