4DY型大流量电动试压泵集成泵组技术规格书

4DY型大流量电动试压泵集成泵组技术规格书

一、总体性能要求:

1.  名称:电动试压泵

2.  功能要求;管道水压试验。 配置离心泵、大流量试压泵、高压试压泵

3.  使用电压和功率:电压380V 总功率15.5kW3

4.  设备安全:设备电气符合 CE 认证要求，各功能动作设置安全限位，并有可靠的安全保护

5.  急停按钮、接地及保险装置以防范误操作或意外事故。

6.  电机防护等级:>IP23

7.  设备的使用年限:10 年或合同约定

8.主要部件:离心泵、大流量试压泵、高压试压泵各一台、水箱、电器控制箱、压力表及阀件等零部件。所有阀件及底座均需采用 3cr13 不锈钢或高于该等级的材质。

5.配备与设备相关附件与易耗品，便于到厂后投入使用及损坏后及时维修，具体规格和型号参照第五项附带物品清单。

二、试压泵的主要技术参数

压力小于03MPA时流量大于10M3/h

压力在0.3MPA到1MPA时 流量5M3/h

压力在1MPA到3MPA时流量3.7M/h

测试小体积大压力管道时

压力小于1MPA时流量1.9M3/h

压力1MPA到40MPA时  流量0.22M3/h

总功率15.5KW

三、水压测试系统的工作原理

系统可以分别进行低压大容积管道的水压试验和高压小容积管道的水压试验。

在测试大容积管道时，首先打开二台试压泵的连通阀门，一开始由三台泵同时工作，此时流量超过每小时10立方，压力达到3公斤时，离心泵自动卸压，此时的流量在每小时 53 立方左右，当压力达到10公斤时，泵流量自动变成每小时3.9立方。

在测试小容积管道时，首先关闭二台试压泵的连通阀门，由高压试压泵单独工作，一开始流量为每小时1.9立方，当压力超过 10公斤时，流量自动变为每小时0.22立方，然后一直升压到40MPA以内。

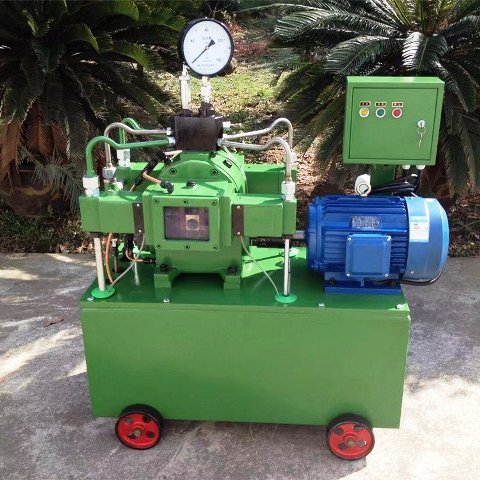

四、设备的组成

本水压测试系统由一台低压泵4DY-3700/3,一台高压泵4DY-220/40,一台离心泵，一个安装底座一个可移动水箱，一个电器控制箱，一条 10 平方三相四线电缆线，一套连接管路和阀门，二只压力表(YX-150,0-6MPA和YX-150,0-60MPA),二条高压出水胶管(32 通径6MPA和13 通径40MPA)等组成

三台泵由安装底座安装在大水箱上，由电器箱分别控制三2分别自动停山安装电接点压力表，当系统压力达到电接点压力表的设定值时乐压泵工作并自动进行保压试验。

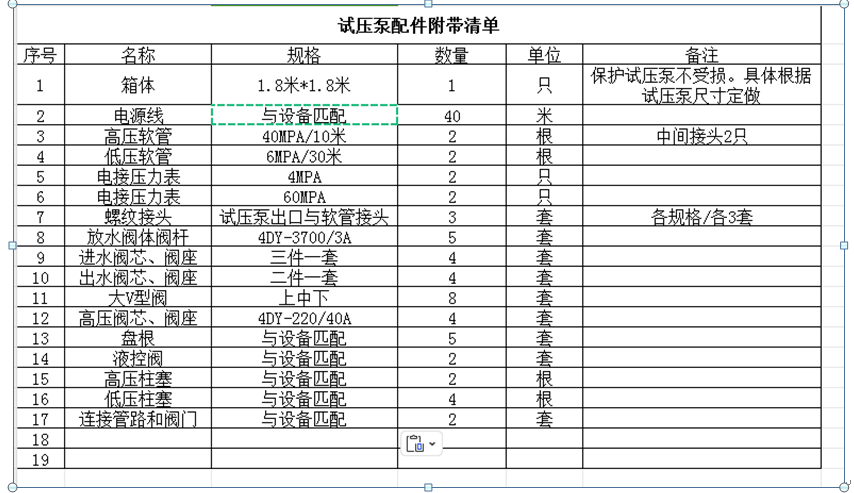

五、为使设备到厂后可第一时间投入使用及损坏时及时修复（相应易损件储备），需将下列清单中的物品进行配置附带一并入厂：
