高压胶管耐压爆破试验台软件使用说明书

 高压胶管耐压爆破试验台软件使用说明书

胶管爆破试验台试压泵厂家专用，是我公司自主研发的一种压力检测控制仪器．本检测仪由电脑、打印机、控制柜、试压泵等组成，可一次性完成实验。并自动得出实验过程压力-时间关系曲线图及试验时间和稳压时间。

1、本设备配置：

主机：研祥工控810A 一台

显示器：三星943NW  2台

MUPC主机分配器一台

键盘鼠标两套

操作系统：Windows xp SP2纯净版

处理器：Pentium 4  2。8

内存：1G

磁盘空间：160G

注：本设备可通过手动控制屏幕右下脚绿色的钮子开关来切换计算机控制打压试验或手动控制打压试验。

2、硬件安装

按照系统接线图连接上测量传感器，然后打开信号适配器电源。

将信号适配箱与计算机用485转232连接器连接，将加密狗插入电脑的任一个USB口。在计算机“桌面\我的电脑”下右击鼠标，点击“属性\设备管理器\硬件”,新安装的硬件前面有“！”，说明该卡的驱动程序未安装，

请先安装好“试压检测仪系统软件”，然后再安装加密狗驱动。

安装加密狗驱动时选择“自动安装软件”就可以。

3、软件安装

获得本公司的“试压检测仪系统软件”的安装版本，运行其中的安装执行文件Setup.exe。

接下来出现欢迎窗口，一步一步单击“下一步”按钮继续，按“取消” 按钮则取消本程序的安装。

注意：1 安装确省路径为E:\爆破仪。请不要改变此安装路径

      2 安装过程中不要选择“开机自动运行”

设备运行：

1、设备接通电源，长按UPS启动开关开始供电。

2、开启主机。

3、系统开启左边显示器进入GUEST操作系统，点击图标进入监控界面。

４、右边显示器输密码后（原始密码１２３）进入

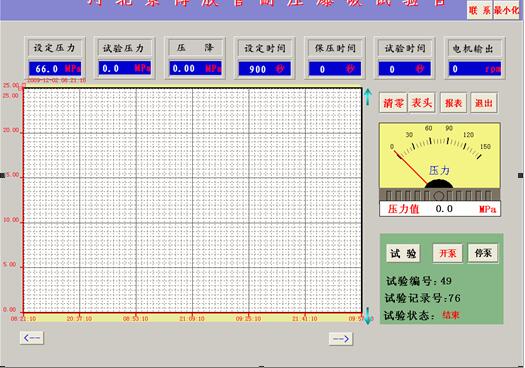

ａｄｍｉｎｉｓｔｒａｔｏｒ操作系统界面，运行桌面上的“工程运行”图标，进入软件LOGO后，单击右下角的“请进”按钮即可进入程序主界面（图1）。

图1

5、软件的使用

5．1、程序界面介绍

主界面显示压力——时间曲线，界面上有各种功能键，如”试验“、“开泵”按钮和“停泵”按钮等，这些按钮的作用将在下面介绍。

用鼠标点击图1曲线图右侧的、两个图标可以完成曲线图显示量程的增大和缩小。

用鼠标点击图1曲线图下方的 、两个图标可以完成曲线图显示时间范围的增大和缩小。

5．2、试验的进行

5．2．1  开始试验

进入程序主界面后，进行正式试验前按下“清零“按钮，然后填入“试验编号”，设定“设定压力“和“设定时间”，然后按下“试验”按钮，这时“试验”按钮由黑色变为红色。准备进行试验，再按下“启动”按钮，开始试验，试验参数值和曲线会实时显示，到达设定压力时，系统自动控制电机运转停止，然后进入稳压，到达设定的稳压时间后试验结束，完成实验。

注意：在实验运行过程中，如遇到紧急情况，可以点击“停止”按钮停止试验。

5．2．2  报表保存

试验完成后按下图1中的按钮进入表头设置画面（图2）

                       图2

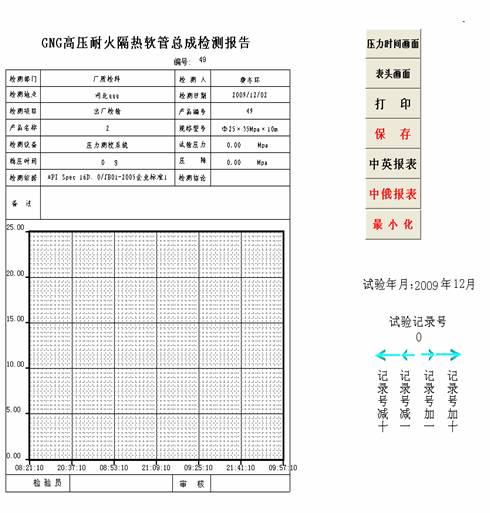

填写表头的各项内容（也可以在试验前执行此项操作）。填写完成后按下图2右方的按钮进入中文报表画面（图三）

                           图3

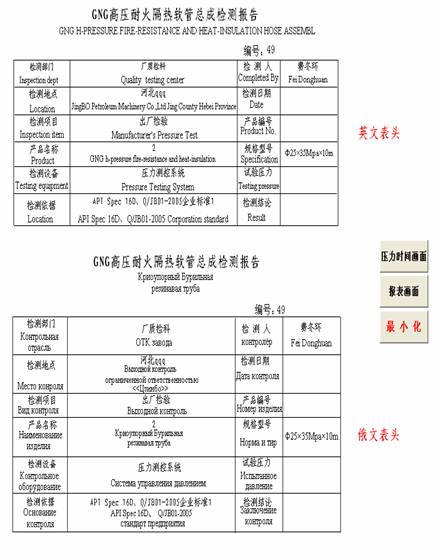

按下按钮弹出是否保存选择画面（图4）

            图4

选择“是”完成试验曲线的保存，选择“否”放弃试验曲线的保存

 5．2．3 报表查询

 图三右下方的部分用于完成曲线报表的查询

    要查询以前试验的报表时，执行以下的操作。将改为要查询试验的实际年和月，然手再修改试验记录号，系统自动更新试验曲线报表。试验记录号下方的四个箭头分别实现试验记录号的加1操作、加10操作、减1操作、减10操作。

5．2．4 量程设置

在主界面上单击鼠标右键出现登陆对话框（图5），用户名选择“OPU”，口令也选择“OPU”，然后按下“确定”按钮。主画面变为图6所示

                        图5

                         图6

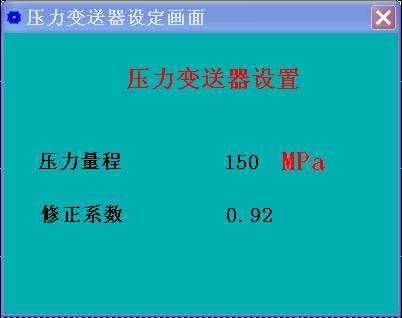

单击图6下方的“压力变送器设定”按钮进入压力量程设定窗口（图7）。

   图7

将鼠标指针移动到压力量程数值处单击鼠标左键，弹出数值修改框（图9）

图9

输入数值后按确定完成修改。一般情况下出厂时变送器已经经过标定，无特殊情况用户不用重新标定。更换压力变送器后需要修改此参数。

6 程序的退出和联系方式

A  在系统主画面视图中，单击 按钮，可退出此程序。

B  在主画面中单击弹出联系界面。
