试压泵2D-SY型高压双缸电动试压泵具体技术参数

发布日期:2023-09-08  点击量:

试压泵2D-SY型高压双缸电动试压泵具体技术参数

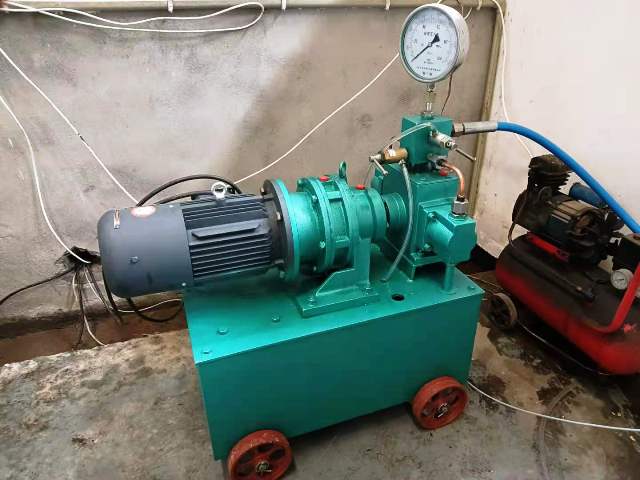

2D-SY型双缸电动试压泵,是按机械工业部石化通用机械标准JB/9089—2014生产的,本泵被广泛用于石油、化工、机械建筑等行业。可供各种压力容器、蒸汽锅炉、水暖煤气管道、橡胶塑料管件、机械部件的密封耐压试验和强度爆破试验。试验介质为试验介质为5℃-60℃清水、乳化液或运动指数<45mm/s的油品。

该系列泵具有工作性能稳定,三化程度高。易于操作维修,结构紧凑,移动灵活等特点,适用于各种施工现场及试验室,是一种理想的压力测试设备。

二、参数

型号

额定压力

(Mpa)

流量

(L/h)

柱塞直径(㎜)

柱塞行程(㎜)

泵速

(次/min)

2D-SY6.3

6.3

952

40

40

158

2D-SY10

10

535

30

40

158

2D-SY16

16

372

25

40

158

2D-SY25

25

238

20

40

158

2D-SY40

40

152

16

40

158

2D-SY63

63

85

12

40

158

2D-SY100

100

59

10

40

158

2D-SY 160

160

44

10

30

158

注:电机功率3(kw)  泵体积800×540×1000(㎜)   重量180㎏

三、       结构

2D-SY为卧式双缸往复式电动试压泵,由机座、主机、控制部分组成。工作时由电动机通过减速机,驱动曲轴滑块带动两个柱塞作往复运动,由于两级单向阀的作用,实现液体的吸入排出加压,并通过控制部分的调压阀、卸压阀、压力表自动调节显示恒定系统压力,试压结束后松开卸压阀,系统卸压。

本机的主要特点是结构紧凑,工作稳定,流量大,使用方便。

四、      注意事项

1、  首先检查主机箱体内滑块润滑油,油位高度应达到油窗高度的1/3。(46#普通机油)。

2、  将进水管接入液源,使用的液体(水或油)应保持清洁,工作时要保证足够的液体,以防吸入空气。

3、  为缩短工作时间,大型容器及系统在试压前,应用其它方法先注满液体,然后开机进行试验。

4、  调压阀在出厂前已按泵的额定压力测试标定,因此,使用时无

1

须进行调整,如果试验压力低于泵的额定压力,可反时针旋开调整螺杆进行重新调整,达到要求数值后紧固缩紧螺母。

5、  保证吸入液体畅通,过滤器应按时清洗。

6、  如果泵的试验介质为水或乳化液,停机时间较长时,应把液体排净,然后把泵腔内吸入润滑油以防锈蚀或0℃以下机体冻裂。

7、  泵内结冰严禁开机工作解冻后用手转动电机风扇10左右无阻碍,方可开机。以防机械损伤。

五、        故障及排除

现象

原因

排除方法

泵不升压或升压缓慢



1、卸压阀没关闭

检查关闭。

2、吸入和稳压单向阀有杂物充填或磨损。

清洗检查配研或更换。

3、过滤器堵塞。

拆洗清洗杂物。

4、柱塞密封不严。

更换密封。

5、液体不足。

添加足够液体。

6、调压阀密封不严渗漏。

清洗配研或更换。



泵稳压时间短或不稳压

1、稳压单向阀密封不良渗漏。

检查配研或更换。

2、卸压阀关闭不严渗漏

检查配研锥阀或更换。

3、其它部位螺纹连接处渗漏。

紧固或更换密封。

六、特殊标准件明细表(台/件)

型号

名称

规格

数量

安装部位

XWD4-9-3

摆线减速机

3kw

1


GB276—76

单列向心球轴承

110

2

偏心轴

U形车氏密封

轴用组合密封圈

40×5.3

4

柱塞

GB1235—76

○型密封圈

80×3.1

2

缸体

GB1235—76

○型密封圈

30×3.1

2

排水阀接头下端

GB1235—76

○型密封圈

24×2.4

4

排水阀座下端稳压阀座

GB1235—76

○型密封圈

22×2.4

2

进水阀座

GB1235—76

○型密封圈

14×1.6

1

卸压阀座

注:1、轴用组合密封圈表内规格为额定压力6.3Mpa

额定压力10MPa是30×5.3     额定压力16MPa是25×5.3

额定压力25MPa是20×5.3     额定压力40MPa是16×5.3

额定压力63MPa是12×5.3     额定压力100~160MPa是10×5.3
