计算机控制试压泵单路160MPa高压测试系统技术方案

计算机控制试压泵单路160MPa高压测试系统技术方案

2、试压泵使用环境温度：5℃~42℃（车间正常工作温度）；

3、被测对象：安全阀；

4、试验介质: 水或浓度较低的油类，如使用环境在零度以下请自行选用防冻介质；

5、设计耐压:160MPa（电动试压泵）；

一、电动试压泵设备的使用条件：

1、电动试压泵设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

6、本系统采用160MPa高压电动试压泵与试压泵压力控制阀组集成在一个底撬上的方式控制；

7、本系统电动试压泵采用3DY125/160MPa型高压电动试压泵，7.5KW变频电机；

8、本系统试压泵控制阀组采用高压单向阀、截止阀及两个高压气控平板阀作为保泄压阀组；

9、测试温度：根据实际使用环境及介质温度；

10、压力测量精度：本系统采用精准度为满量程FS0.25的160MPa压力传感器；

11、为降低压力测试中的误差，本系统100MPa以下压力测试时采用100MPa精度为FS0.25%的压力传感器；为降低压力测试中传感器与压力表精度误差，本系统采用100MPa传感器压力测试时，同时采用1.6级150圆不锈钢耐震100MPa压力表相互对应；

11、为降低压力测试中的误差，本系统进行105MPa和140MPa压力测试时采用160MPa精度为FS0.25%的压力传感器；为降低压力测试中传感器与压力表精度误差，本系统采用160MPa传感器压力测试时，同时采用1.6级150圆不锈钢耐震160MPa压力表相互对应；

12、本系统的整体控制精度为FS0.3-0.5%；

13、电源：AC380/220V,50Hz；

14、相对空气湿度要求：≤70-90%。

本套设备根据客户实际技术要求非标制作：其中参考试压泵执行标准：

JB/T9089-2014试压泵、JB/T6909-2014超高压泵、JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等；

其中高清视频监控系统参考标准：

（1）公共安全行业标准及公安部对安全防范工程管理要求；

（2）GB50198-94  民用闭路电视监控系统工程技术规范；

（3）其他有关的国家法令、法规文件

三、160MPa计算机单路高压测试系统详细配置参数及报价：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

    压力数显功能：系统不仅在计算机软件上可实现压力参数实时显示，还可通过数显记录仪（非低端XST数显压力表）在操作台上进行显示，直观方便准确，精确高。显示值可任意调节小数点后一至两位。

附表一：试压泵高压控制阀组箱的详细配置：

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

   160Mpa电动试压泵压力输出工作接头螺纹为M30X2，通过一根高压胶管连接到试压泵压力控制阀组箱，阀组箱的接口也是输出工作接头螺纹为M30X2，可通过一根高压胶管连接到客户被测工件上面，被测工件上可做变径接头对接。

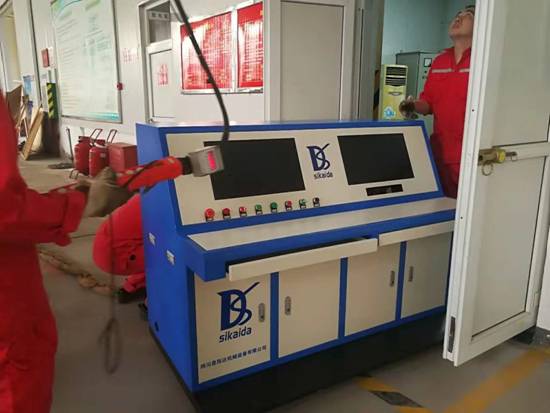

双屏计算机操作台在车间实物图片，图片仅供参考具体请以到货实物为准

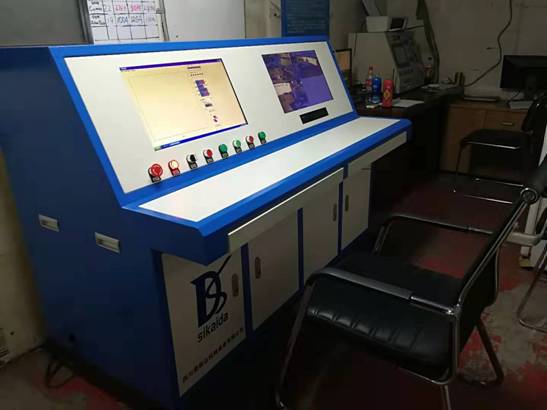

双屏计算机操作台在操作间实物图片，图片仅供参考具体请以到货实物为准

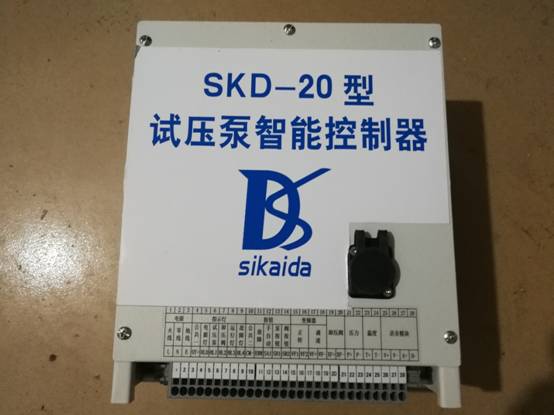

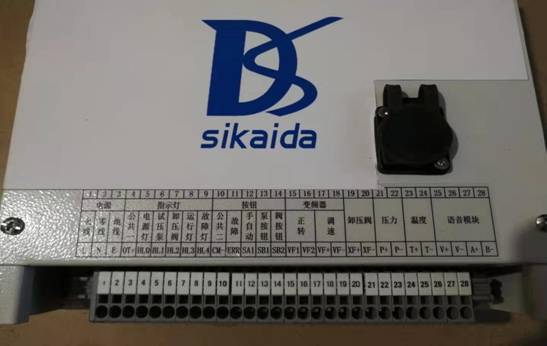

试压泵智能控制器，图片仅供参考具体请以到货实物为准

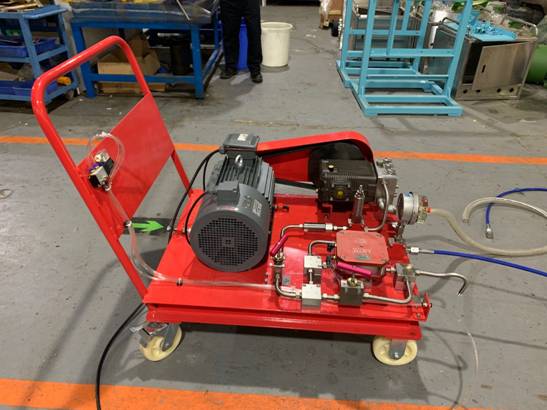

3DY125/160MPa带自动泄压电动试压泵，图片仅供参考具体请以到货实物为准

电动试压泵型号: 3D-SY125/160MPa,

技术参数：额定压力160MPa，额定流量125L/h，

试压泵电机：380V/7.5KW变频电机；

试压泵材质：阀芯、阀座、钢套及所有过水件均为不锈钢；

试压泵控制系统：带带气动平板阀自动泄压，本地手动启停及计算机控制功能，；

出口连接端：M30X2工作接头，连接一根两头为M30X2的内螺纹胶管；

手动卸荷阀：厂家标配；安全保护阀：厂家标配；

1.6级普通耐震压力表：160MPa；

标配高压胶管：3米；

随机备件： 1套；

本试压泵为生产定制泵，加大试压泵底撬加装试压泵压力控制阀组管汇阀门等。
