    考虑到原有系统试压泵使用多年各方面性能稳定，操作人员操作已经熟练使用和维护维修，特别是电动试压泵控制软件是当年量身定制的都已经很稳定了，没必要再重新更换控制系统和重新编写控制软件，所以这次升级是在原有控制系统和控制软件的基础上，这次增加的3D-SY2300/40MPa的电动试压泵理论计算升压速度是17立方米管道容器0-10兆帕升压的时间（电机1440转运转）大概是8-10分钟，综合工况情况下（变频器无级变速精准停泵）20分钟以内，这台泵的电机功率是30KW，原有控制系统的变频器功率是2.2KW的驱动不了30KW电机，所以需要将原有的2.2KW变频器更换为37KW变频器，增加电机制动单元和大功率刹车电阻箱等配套电控。

注：个别配件在实际生产制作有可能参数不同，但不影响设备整体功能。

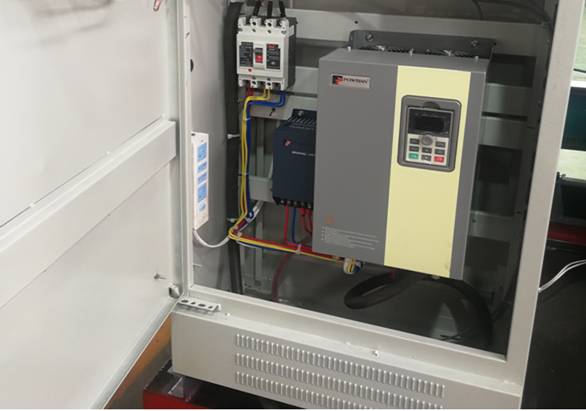

新增电控柜内部大致结构，大功率电阻箱在背后，图片仅供参考具体请以到货实物为准

电控箱后面背的9600W大功率刹车电阻箱，图片仅供参考具体请以到货实物为准

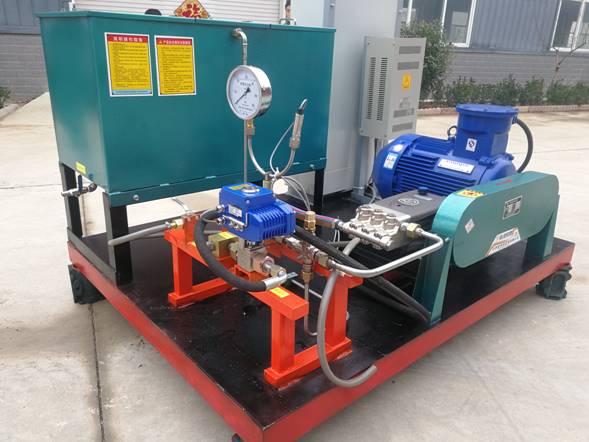

3D-SY2300/40现场图片，图片仅供参考具体请以到货实物为准

电动试压泵型号:3D-SY2.3/40MPa；原装进口意大利AR高速陶瓷柱塞泵头及保压阀组;

试压泵材质：铸铁泵体；柱塞、阀芯、阀座、保压阀、泄压阀、安全溢流阀均为不锈钢材质；

            水缸体、水缸进出口均为铜镀镍；

技术参数：额定压力40MPa，额定流量2300L/h；

试压泵电机：380V/30KW普通电机；

试压泵控制系统：带本地手动启停功能；

出口连接端：M27X1.5工作接头，连接一根两头为M27X1.5的内螺纹胶管；

手动卸荷阀：厂家标配；

安全保护阀：厂家标配；

1.6级普通压力表：60MPa；

标配高压胶管：5米；

随机备件： 1套；

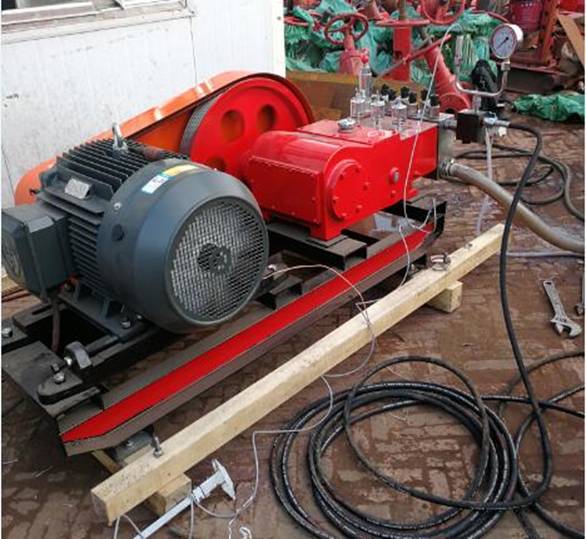

3D-SY23400/40MPa电动试压泵工作现场，图片仅供参考具体请以到货实物为准

电动试压泵型号:3D-SY2.34/40MPa；

技术参数：额定压力40MPa，额定流量2340L/h；

试压泵电机：380V/30KW普通电机；试压泵材质：不锈钢阀芯、阀座；

试压泵控制系统：带本地手动启停功能；

出口连接端：M36X1.5工作接头，连接一根两头为M36X1.5的内螺纹胶管；

手动卸荷阀：厂家标配；安全保护阀：厂家标配；

1.6级普通压力表：80MPa；

标配高压胶管：2米；

随机备件： 1套；
