QST60型气动试压泵说明书

气动试压泵是我公司根据从国外引进的气动试压装置的工作原理，结合我国的实际情况研制而成的一种新型试压装置。

一、 特点

它是使用压缩空气为动力源，以气动泵为压力源，输出液压力与气源压力成比例。通过对气源压力的调整，便能得到相应的液压力。当气压力与液压力平衡时，气动泵便停止充压，输出液压力也就稳定在预调的压力上。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。

二、 用途

用于石油化工工程的防喷器、阀门、管道、锅炉等一切承压容器进行液体试压检测。（泵可作防喷器控制系统中压力源）。

三、 工作原理图

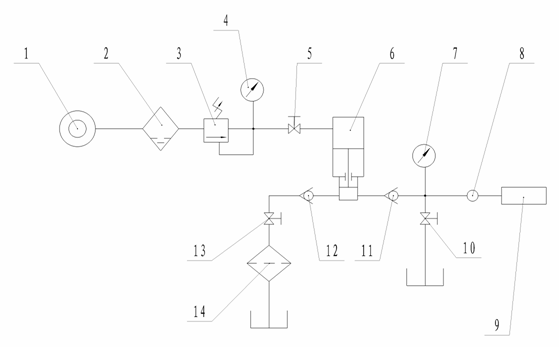

QST60气动试压泵工作原理图1.驱动空气入口      2.空气过滤器     3.驱动空气调压阀    4.驱动空气压力表

5.驱动空气截止阀    6.气泵           7.驱动空气压力表     8.高压出口

9.试压容器          10.高压卸荷阀    11.出口单向阀       12.入口单向阀

13.水路球阀         14.水路过滤器

四、             技术参数

l         设备型号：QST60

l         试验介质：水

l         流量：45L/h

l         使用环境要求: 水油的颗粒度 ≤100u,空气的颗粒度≤25u

l         压力比：1﹕86

l         驱动空气工作压力：7-10bar

l         动力单元允许最大输出压力：600bar(驱动空气7bar)

l         驱动空气入口尺寸： Rc1/2内螺纹

l         高压出口尺寸：G1/4内螺纹

l

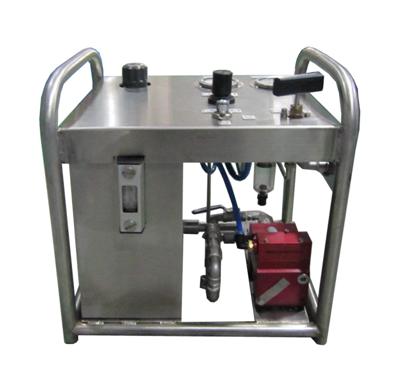

设备外形如下图

五、             操作指南

注意：由于该设备为高压流体产生装置，为了确保操作安全，避免因高压造成的设备损坏或人员伤害，在操作该增压装置之前，请仔细阅读本操作说明书。该设备可以由压缩空气提供操作动力，当驱动空气压力不够时,也可通过手柄压杆进行手动操作。

建议：客户使用驱动空气管路的外径不小于12mm

准备工作：

1)       检查驱动回路中的过滤器内的冷凝油状态，并及时排空，确保驱动空气纯净、干燥。

2)       确保驱动空气截止阀处于关闭状态，以避免接通压缩空气时增压泵突然启动。

连接工作：

1)       将高压出口与被增压容腔连接好，确保连接牢固、可靠。

2)       将压缩空气供应接口与增压装置的进气口连接。

使用操作：

1)        缓慢调节驱动空气调压阀，通过驱动回路压力表的监测驱动回路的工作压力，将驱动空气调定在预先设定值（驱动空气的调定压力取决于所要求达到的出口压力，将出口压力除以压力比即得到驱动空气压力）。

2)        打开驱动空气截止阀，气泵开始工作。

3)        待气泵开始工作后，高压回路上的压力逐渐升高，通过高压回路上的压力表观察高压回路的输出压力值。

4)        调节驱动空气调压阀可以改变驱动回路的工作压力值，从而得到不同的高压输出压力以满足不同的试验、生产要求。

注意：驱动回路上的调压阀必须由专人调节，调定好后，禁止将其随意调节。（将调压阀手柄按下，调节装置即处于锁定状态）

停止工作：

1)       关闭驱动回路截止阀，液泵停止工作。

2)       开启高压卸荷阀，释放掉高压回路中的压力。

3)       拆卸高压回路接头及管路，拆卸驱动空气回路接头及管路。

禁止系统回路管路内有工作压力时，拆卸任何接头、管件

保养与维护：

1)       每次测试工作完成后，将设备内、外擦拭干净，注意驱动空气进气口及高压出口处的密封防尘，以免杂质进入系统内部，损坏高压元件。

2)       定期更换空气过滤器滤芯。

3)       设备运输时应该避免震动，防止压力表损坏。

设备长期不用时，需定期打开气泵活动几下，以免其内部密封圈老化。

回路中的所有安全阀一经设定后，禁止将其随意调节，以避免造成无法预计的后果。
