我公司研发生产的计算机控制系统数字控制系统可配合任何型号的试压泵机进行各种压力测试爆破试验,可帮您的设备完成美国API认证CE认证及各种ISO质量体系认证,可根据您的需要具体配置功能。
本设备主体由计算机控制系统、液晶数控系统、电动试压泵三部分组成。其中液晶数控系统与电动试压泵脱离计算机控制系统后都可独立进行试压试验,但只能显示和控制压力(显示精度与控制精度和计算机系统一样)不能进行数据运算与打印报表。
一、计算机控制系统主要包括:计算机控制机柜、电脑主机、显示器、打印机、UPS电源、适配器、配电盘接触器若干、计算机控制试压爆破软件等。
二、液晶数控系统一套主要包括:液晶数控机柜、单片机控制系统、LED液晶显示屏或触摸屏工业平板一块、柱状显示仪表一套、变频器一台、满量程千分之一或万分之六或万分之四传感器一只、配电盘接触器若干。
三、电动试压泵(变频电机)一台、配1.6级或1级或0.4级或0.25级或0.1级指针式压力表一只,高压胶管10米及易损配件一套。
长期以来,煤矿、石油、化工、军工、航空、航天等众多行业,一直被试压泵在使用过程中存在的效率低下、精确度不高,操作繁琐等问题所困扰。思凯达研制的高精度计算机控制试压泵系列产品,该设备采用机电一体化实现的试压装置,由电脑、打印机、控制柜、试压泵等组成,实现了机械电子化、全智能化、数字化、自动化,整个作业过程无需人工操作,是由计算机控制的特殊试压泵,完成高精度的系统控制。主要功能是可迅速对压力的升压变化和容器爆破进行数字采集、峰值记录存储。可对升压过程进行匀速平稳加压和压力的长时间保压控制与压力精度控制,可对试压过程完成梯度试压试验。相对于传统的试压泵,已达到每个压力点控制精度在±0.1%的精确程度。
水压试验设备,能够满足钻井防喷器、采油(气)树和井口装置、节流和压井管汇等产品的出厂检验,并同时能够满足上述产品的功能试验。设备遵循标准和要求。
试验标准
1、SY/T5053.1~2000防喷器及控制装置;
2、SY/T5127~2002井口装置和采油树规范;
3、API Spec 16A/ISO 13533钻通设备规范
4、API Spec 16C节流和压井管汇;
5、API Spec 6A/ISO 10423采油树和井口装置;
6、公共安全行业标准及公安部对安全防范工程管理要求。
设备特点
1、采用水或油作为试压介质,可以实现35MPa-280MPa之间不同压力等级的水压试验。
2、整个试验过程全部电脑自动控制,所有的试验设定和操作都可在自动控制台完成,也可以手动远程单独控制各个阀门,实现全方位试压的无人现场。

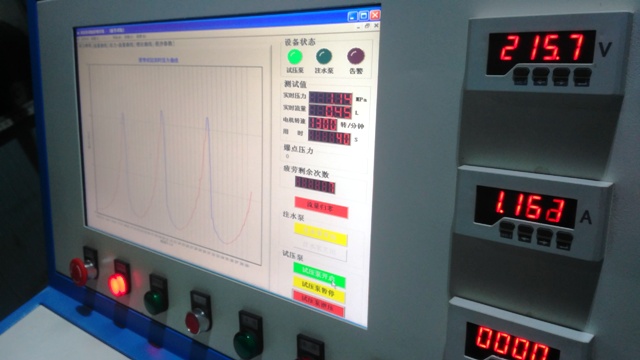

3、计算机自动生成压力、时间曲线,实时显示,并将各种数据存储,随时可打印出中英文检验报告。
4、对试验对象全方位监控,全过程录像数据压缩存盘。
5、计算机自动卸压和手动卸压双重卸压装置,更加安全可靠。
6、整套设备技术成熟,国内多家公司已经安全使用多年。
7、设备核心部件气体增压泵和高压阀门、管道全部为美国进口产品,安全可靠。
8、电气控制部分遵循电器行业标准,采用知名品牌工控计算机和数据采集卡,控制性能稳定,数据真实可靠。
